| Номер в госреестре | 51788-12 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | Алтайка мод. 1КЭД, 2КЭД |
| Изготовитель | ООО "АлтайСпецИзделия", г.Барнаул |
| Год регистрации | 2012 |
| Срок свидетельства | 20.11.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Колонки топливораздаточные «Алтайка» модификации 1КЭД, 2КЭД (далее - колонки),
предназначены для измерений объема топлива (бензин, керосин, дизельное топливо) вязко-
2 2
стью от 0,55 мм /с до 40 мм /с (от 0,55 сСт до 40 сСт) при выдаче его в топливные баки автотранспортных средств или в тару потребителя.
Принцип действия колонок заключается в следующем: топливо из резервуара через обратный клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в поршневой измеритель объема, из которого через рукав с раздаточным краном поступает в бак транспортного средства. Вращение вала измерителя объема оптоэлектронным датчиком преобразуется в электрические импульсы, поступающие в блок управления колонки и индикации, где на цифровом светодиодном табло отображается количество отпущенного топлива, его цена, стоимость и значение указателя суммарного учета. Пульт управления колонки, с помощью которого осуществляется задание дозы и архивирование отпущенного количества топлива, располагается в помещении оператора - кассира и подключается к персональному компьютеру.
Колонки представляют собой модульную конструкцию и осуществляют заправку топливом с одной или двух сторон. В модификации 1КЭД предусмотрен один раздаточный рукав, а в модификации 2КЭД - симметричное расположение 2-х рукавов.
Колонка состоит из гидравлической части и блока индикации и управления. Гидравлическая система колонки состоит из следующих основных узлов: насосный моноблок Tokico, измеритель объёма Tokico, электромагнитный клапан, индикатор воздуха, кран раздаточный ZVA-FC.
В корпусе насосного моноблока размещены:
- помпа, предназначенная для создания рабочего давления;
- фильтры для отчистки топлива;
- обратный клапан, предназначенный для предотвращения оттока топлива из раздаточного рукава и измерителя объёма;
- перепускной клапан, обеспечивающий циркуляцию топлива внутри насосного моноблока при закрытом раздаточном кране или малом расходе;
- камера низкого давления, служащая для приёма отделённой от топлива паровоздушной смеси и удаления её в атмосферу;
- устройство для отвода паровоздушной смеси.

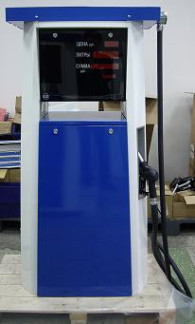

Общий вид колонки топливораздаточной «Алтайка» модификации 1КЭД представлен на фото 1.
На схемах 1 и 2 указаны места пломбировки.
Схема 2
Схема 1: навесные пломбы с клеймом поверителя, установленные на корпусе управляющего блока;
Схема 2: А) навесные пломбы с клеймом поверителя, установленные на корпусе в верхней части колонки;
В) навесные пломбы сервисной компании, установленные на корпусе в нижней части колонки.
Программное обеспечение (ПО)
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО ОУ | FD2140A | 1.0.5 | 0x1AFE | CRC16 |
Программное обеспечение отсчетного устройства записано в энергонезависимую память управляющего контроллера и защищено от изменений аппаратно с помощью средств блокировки. После включения блокировки контроллера чтение и модификация ПО контроллера невозможны даже на заводе изготовителя. Юстировочные параметры хранятся в отдельном ПЗУ. Каждый юстировочный параметр дополнен контрольной суммой и хранится в зашифрованном виде. Данные о ПО отображаются на индикаторах колонки при подаче широковещательной команды «отображение служебной информации» отсчетному устройству. При этом данные отображаются следующим образом:
- поле индикатора ЦЕНА: версия ПО;
- поле индикатора ЛИТРЫ: контрольная сумма ПО;
- поле индикатора СУММА: идентификационное наименование ПО;
- поле суммарного счетчика: уникальный номер прибора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - уровень С.
| Наименование параметра | Единица измерения | Значение параметра | |
| 1 | Номинальный расход топлива | л/мин | 50±10% |
| 2 | Наименьший расход через один рукав | л/мин | 5 |
| 3 | Минимальная доза выдачи | л | 2 |
| 4 | Пределы допускаемой основной относительной погрешности при температуре 20±5 °С, не более | % | ±0,25 |
| 5 | Наибольшие допускаемые изменения действительных значений погрешности при температуре отличной от 20±5 °С, в пределах температур окружающей среды и топлива от -60 °С до +50 °С, не более | % | ±0,25 |
| 6 | Сходимость показаний | % | ±0,25 |
| 7 | Номинальная тонкость фильтрования | мкм | 60 |
| 8 | Длина раздаточного рукава | м | не менее 3,5 |
| 9 | Мощность привода насоса на каждый насос | кВт | 0,75 |
| 10 | Потребляемая мощность 1КЭД-50-0,25-1 / 2КЭД-50-0,25-1, не более: | кВт | 0,82/1,64 |
| 11 | Напряжение питания | В | 380 |
| 12 | Количество видов топлива | шт. | 1-2 |
| 13 | Габаритные размеры (длина, ширина, высота), не более: | мм | 950х650х1790 |
| 14 | Масса 1КЭД-50-0,25-1 / 2КЭД-50-0,25-1, не более: | кг | 185 / 205 |
| 15 | Цена деления указателя разового учета | л | 0,01 |
| 16 | Цена деления указателя суммарного учета | л | 1 |
| 17 | Верхний предел показаний указателя суммарного учета | л | 999999 |
| 18 | Условия эксплуатации: температура окружающей среды | °С | -60.. +50 |
| 19 | Степень защиты | 2ЕхёешПВТ3 X | |
наносят на маркировочную табличку колонки сублимационным методом и на титульный лист эксплуатационной документации типографским методом.
| Наименование | Кол. | Примечание |
| Колонка топливораздаточная «Алтайка» | 1 | в соответствии с заказом |
| Упаковка | 1 | |
| Руководство по эксплуатации в комплекте с паспортом | 1 |
осуществляется по документу МИ 1864-88 «Рекомендация ГСИ. Колонки топливораздаточные. Методика поверки» утвержденной ФГУП «ВНИИР».
Основные средства поверки (эталоны):
мерники образцовые (эталонные) 2-го разряда вместимостью 2, 5, 10, 20, 50, 100 л и основной относительной погрешностью не более +/- 0,08% по ГОСТ 8.400-80 при первичной поверке, мерники образцовые (эталонные) 2-го разряда вместимостью 10, 20, 50, 100 или 200 л с основной относительной погрешностью не более +/- 0,1% по ГОСТ 8.400-80 при периодической поверке; секундомер СОПпр-2А-3-221 по ГОСТ 5072-79 с погрешностью +/- 0,4 с; термометр с ценой деления 0,5 °C и диапазоном измерения от минус 60 до плюс 50 °C по ГОСТ 2823-73 с погрешностью +/- 1 °C.
Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным «Алтайка» модификации 1КЭД, 2КЭД
ГОСТ 9018-89 "Колонки топливораздаточные. Общие технические условия ".
ТУ 4213-005-81017117-2011 «Колонки топливораздаточные «Алтайка» модификации 1КЭД, 2КЭД. Технические условия».
Методы измерений описаны в Руководстве по эксплуатации
