Газоанализаторы кислорода АДГ-МК, 51789-12

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Газоанализаторы кислорода АДГ-МК Назначение средства измерений

Газоанализаторы АДГ-МК предназначены для измерений объемной доли кислорода (ОДК) в отходящих дымовых газах котлоагрегатов.

Описание

Принцип действия газоанализатора основан на применении потенциометрического метода измерений с использованием твердоэлектролитной ячейки.

Газоанализатор является промышленным, одноканальным, однофункциональным прибором непрерывного действия с цифровым отсчетом.

Конструктивно газоанализатор состоит из частей:

-    блока измерений;

-    датчика;

-    силового блока.

Соединение частей газоанализатора проводится с помощью кабелей.

Блок измерений и блок силовой опломбированы и имеют клейма отдела технического контроля. Пломбы расположены на задней панели блока измерений и силового блока.

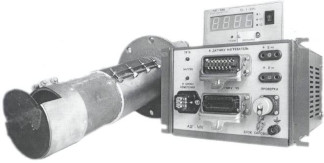

Рисунок - Газоанализатор кислорода АДГ-МК Метрологические и технические характеристики

1.    Диапазон измерений объемной доли кислорода (ОДК) от 1 до 23%.

2.    Выходной сигнал постоянного тока 4-20 мА.

3.    Пределы допускаемой основной относительной погрешности газоанализатора равны ±4%.

4.    Пределы допускаемой дополнительной относительной погрешности газоанализатора, обусловленной изменением температуры окружающей среды на каждые 10°С в диапазоне рабочих условий равны ±3,0 %.

5.    Изменение показаний газоанализатора в течение 24 ч на одной и той же газовой смеси не более ±2 %.

6.    Время установления показаний (Т0,9) газоанализатора    не более 20 с.

7.    Срок службы (Тсл) блока измерений и силового блока не менее 10 лет, датчика - не менее

4 лет.

8.    Средняя наработка на отказ: блока измерений и силового блока должна датчика - не менее 15000 ч.

не менее 20000 ч;

9.    Масса и габаритные размеры не более, кг, мм:

-    блока измерений

1; 80x160x200;

12; диаметр 200x660;

10; 250x340x150. от сети 220 В, 50 Гц. не более 300 Вт. до 10 кПа.

от плюс 5 до плюс 50°С; от 84 до 107 кПа;

-    датчика

-    силового блока

10.    Электропитание

11.    Потребляемая мощность

12.    Давление анализируемой среды - разрежение

13.    Условия эксплуатации:

-    температура окружающей среды

-    атмосферное давление

-    относительная влажность окружающего воздуха:

-    блок измерений, силовой блок до 80% при температуре плюс 35С;

-    датчик до 95% при температуре 35°С.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель блока измерений методом сеткогра-фии и в эксплуатационную документацию методом ксерокопирования.

Комплектность

В комплект поставки газоанализатора входит:

-    газоанализатор кислорода АДГ -МК;

-    комплект запасных частей;

-    комплект монтажных частей;

-    комплект принадлежностей;

-    Руководство по эксплуатации 5К1.552.060 РЭ;

-    Методика поверки 5К1.552.060 ДП.

Поверка

осуществляется по методике поверки 5К1.552.060 ДП, утвержденной ГЦИ СИ ФГУП “ВНИИФТРИ” 30.12.2011г.

Основные средства поверки:

ГСО: кислород-азот (О2-№2) ТУ6-16-2656-92.

№1 Госреестр 3722-87, О2 в N2, (2,50-4,75)%, 1 разряд.

№2 Госреестр 3726-87, О2 в N2, (7,0-8,0)%, 1 разряд.

№3 Госреестр 3727-87, О2 в N2, (14,0-18,0)%, 1 разряд.

№ 4 Госреестр 3720-87, О2 в N2, (20,0-22,5)%, 1 разряд.

Сведения о методах измерений

Сведения о методиках (методах) измерений ОДК приведены в руководстве по эксплуатации 5К1.552.060 РЭ.

Нормативные и технические документы, устанавливающие требования к газоанализаторам АДГ-МК

Газоанализатор кислорода АДГ-МК. Технические условия ТУ 4215-058-14464306-2011. Газоанализатор кислорода АДГ-МК. Методика поверки 5К1.552.060 ДП.

ГОСТ 8.578-2008 “ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах”.

Рекомендации к применению

-    при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    при выполнении работ по оценке соответствия промышленной продукции установленным обязательным требованиям.
