| Номер в госреестре | 51793-12 |
| Наименование СИ | Автоцистерны АЦ и автотопливозаправщики |
| Обозначение типа СИ | АТЗ |
| Изготовитель | ООО "НПП "АВТОМАШ", г.Балашиха |
| Год регистрации | 2012 |
| Срок свидетельства | 20.11.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

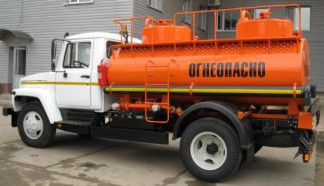

Автоцистерны АЦ и автотопливозаправщики АТЗ (далее - АЦ и АТЗ) предназначены для измерений объема нефтепродуктов.
АЦ и АТЗ состоят из:
- шасси автомобиля;
- цистерны;
- коммуникации;
- облицовки (брызговики, лестницы, пеналы для трубопроводов);
- электрооборудования;
- узла выдачи топлива для АТЗ.
Цистерна представляет собой горизонтальный резервуар чемоданообразной формы. Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри плосковыгнутыми жесткостями, которые выполняют также роль поперечных волнорезов. Цистерны состоят из набора отсеков. Каждый отсек является мерой полной вместимости. В верхней части цистерны приварена горловина цилиндрической или прямоугольной формы, в нижней части - отстойник, опоры и фланцы для подсоединения коммуникации.
Для исключения образования воздушных полостей при наполнении цистерны топливом вдоль верхней образующей цистерны установлены воздухоотводящие трубки, концы которой выведены в горловину выше указателя уровня налива.
Горловина цистерны закрывается крышкой, уплотняемой прокладкой. Крышка горловины оборудована заливным люком, дыхательным клапаном для сообщения внутренней полости с окружающей атмосферой. Заливной люк закрывается герметично крышкой, герметичность обеспечивается за счет резиновой прокладки.
Горловина цистерны снабжена стеклом "клинкер" с указателем уровня налива. В нижней части отстойника закреплен трубопровод для слива.
Опоры служат для крепления цистерны к шасси. Опоры цистерны крепятся к металлическим ложементам, которые в свою очередь, крепятся к лонжеронам рамы шасси автомобиля стремянками. Для предохранения от смятия под опорами в ложементах расположены металлические стойки и ребра. Под опоры устанавливаются резиновые амортизаторы.
Узел выдачи топлива устанавливается в ящике на раме шасси с правой стороны АТЗ и комплектуется счетчиком жидкости СЖ-ППО-25 (Госреестр 44417-10).
На боковых сторонах и сзади автоцистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Коммуникация подсоединяется к фланцам цистерны и состоит из всасывающего и нагнетательного трубопроводов, двух задвижек, крана шарового, клапана предохранительного и самовсасывающего вихревого насоса с предохранительным клапаном. Привод насоса осуществляется от коробки отбора мощности или от дополнительной коробки отбора мощности через карданный вал. Пневмокран управления коробкой отбора мощности на включение и выключение насоса выведен в кабину водителя. Насос предназначен для выполнения рабочих операций по перекачке топлива и закреплен на специальном кронштейне к правому лонжерону рамы.
АЦ и АТЗ могут буксировать прицепы и прицеп-цистерны, имеющие сцепное устройство, соединения разъемные и пневмопривод тормозной системы. АТЗ при работе в составе автопоезда могут осуществлять операции по наполнению (опорожнению) цистерн прицепов-цистерн своим насосом.
Фактическая вместимость каждого отсека указывается на алюминиевой табличке, приклепанной к горловине каждого отсека с правой стороны по ходу движения ы и удостоверяется оттиском поверительного клейма. На рисунке 1 приведено обозначение места расположения информационной таблички для нанесения оттиска поверительного клейма.
Рисунок 1. Обозначение места для нанесения оттиска поверительного клейма.
Основные метрологические и технические характеристики АЦ и АТЗ приведены в таблицах 1-5.
Таблица 1
| Параметр | Значение |
| Плотность нефтепродуктов, кг/м3 | от 700 до 860 |
| Пределы допускаемой относительной погрешности цистерны, % | ±0,4 |
| Насос (подача нефтепродуктов), дм3/мин (м3/час), не менее | 580 (35) |
| Тонкость фильтрации, мкм, не более | 20 |
| Максимальное избыточное давление в цистерне, кгс/см2 | 0,25 |
| Максимальное избыточное давление в трубопроводах, кгс/см | 3,0 |
| Температура окружающей среды при эксплуатации, °С | от минус 45 до плюс 40 |
| Температура нефтепродуктов, °С | от минус 45 до плюс 40 |
| Пределы допускаемой относительной погрешности счетчика, % | ±0,5 |
| Кинематическая вязкость нефтепродуктов, сСт | от 0,55 до 6,0 |
| Расход нефтепродуктов, дм3/мин (м3/час) минимальный номинальный | 12 (0,72) 60 (3,6) |
| Время работы на максимальном расходе (120 дм3/мин), час/сутки, не более | 1 |
| Минимальная доза отпуска, дм3 | 50 |
Таблица 2
| Характеристика цистерн | Урал- 6370 | Урал- 63701 | Урал- 4320 | 4У 2 Р - | Урал- 4320 | Урал- 5557 | Урал- 5557 |
| Номинальная вместимость при температуре 20 °С, дм | 17000 | 17000 | 6500 | 10000 | 12000 | 7500 | 10000 |
| Масса собственная, расчетная, кг, не более | 13640 | 13790 | 9105 | 10220 | 10560 | 9610 | 9950 |
| Масса полная расчетная, кг, не более | 27750 | 27900 | 14500 | 18520 | 20520 | 15835 | 18250 |
| Характеристика цистерн | Урал- 6370 | Урал- 63701 | Урал- 4320 | Урал- 4320 | Урал- 4320 | Урал- 5557 | Урал- 5557 |
| Габаритные размеры, не более, мм: - длина - ширина - высота | 8340 2550 3950 | 10040 2550 3950 | 7993 2500 3950 | 9400 2500 3950 | 9400 2500 3950 | 8326 2500 3950 | 8326 2500 3950 |
Таблица 3
| Характеристика цистерн | Avia D60 | Avia D90 | Avia D120 | Камаз 4308 | Камаз 43114, 5350 | Камаз 43118 | Камаз 65115 |
| Номинальная вместимость при температуре 20 °С, дм | 2000 | 4900 | 7500 | 6500 | 7500 | 10000 | 10000 |
| Масса собственная, расчетная, кг, не более | 3725 | 4230 | 4860 | 5955 | 8945 | 10450 | 9750 |
| Масса полная расчетная, кг, не более | 5990 | 9000 | 11900 | 11900 | 15170 | 18750 | 18050 |
| Габаритные размеры, не более, мм: - длина - ширина - высота | 7195 2550 3400 | 7195 2550 3400 | 8145 2550 3400 | 8300 2550 3400 | 5615 2550 3950 | 8935 2550 3950 | 8935 2550 3950 |
Таблица 4
| Характеристика цистерн | Камаз 65115 | Камаз 65115 | Ford CKK1 | Ford CKK1 | Ford CKL1 | Ford CDL1 | Hyundai HD-65 |
| Номинальная вместимость при температуре 20 °С, дм | 12000 | 17000 | 10000 | 12000 | 17000 | 17000 | 2000 |
| Масса собственная, расчетная, кг, не более | 10090 | 10940 | 9100 | 9440 | 11500 | 11500 | 2850 |
| Масса полная расчетная, кг, не более | 20050 | 25200 | 18000 | 19000 | 26000 | 26000 | 5000 |
| Габаритные размеры, не более, мм: - длина - ширина - высота | 9500 2550 3950 | 10520 2550 3950 | 9250 2550 3950 | 9250 2550 3950 | 8800 2550 3950 | 8800 2550 3950 | 8300 2400 3000 |
Таблица 5
| Характеристика цистерн | Hyundai HD-78 | Hyundai HD-120 | ГАЗ-3309, 33096, 33098, 33086 | ГАЗ- 33081, 33088 | ГАЗ- 33104, 33106 |
| Номинальная вместимость при температуре 20 °С, дм | 4900 | 7500 | 4900 | 2000 | 4000 |
| Масса собственная, расчетная, кг, не более | 3595 | 5775 | 4085 | 4085 | 3810 |
| Масса полная расчетная, кг, не более | 7500 | 12000 | 8180 | 6350 | 7400 |
| Характеристика цистерн | Hyundai HD-78 | Hyundai HD-120 | ГАЗ-3309, 33096, 33098, 33086 | ГАЗ- 33081, 33088 | ГАЗ- 33104, 33106 |
| Габаритные размеры, не более, мм: - длина | 8300 | 8070 | 6170 | 6170 | 7000 |
| - ширина | 2400 | 2550 | 2380 | 2380 | 2350 |
| - высота | 3000 | 3950 | 2750 | 2750 | 2350 |
наносится на информационную табличку, установленную на горловине с левой стороны по ходу движения методом металлографии и на руководство по эксплуатации типографским способом.
Комплект поставки АЦ и АТЗ приведен в таблице 6.
Таблица 6
| Комплектующие | Количество | Примечание |
| АЦ или АТЗ | 1 шт. | |
| Комплект запасных частей, инструмента и принадлежностей согласно ведомости запасных частей, инструмента и принадлежностей (ЗИП), приведенному в паспорте соответствующего комплектующего изделия | 1 комплект | |
| Эксплуатационная документация на комплектующие изделия | 1 комплект | |
| Руководство по эксплуатации и формуляр «Автотопливозаправщик и автоцистерна. 78570F.00.00.000 РЭ». | 1 шт |
осуществляется в соответствии с ГОСТ Р 8.569-98 «Автоцистерны для жидких нефтепродуктов. Методика поверки»;
поверка счетчиков для АТЗ осуществляется по методике поверки «Счетчики жидкости СЖ», утвержденной ГЦИ СИ ФГУП «ВНИИР».
Основные средства поверки:
- эталонный счетчик жидкости, пределы относительной погрешности ± 0,15%;
- эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм .
- проливные установки для поверки расходомеров и счетчиков нефтепродуктов, пределы относительной погрешности ± 0,15%.
Методика измерений в руководстве по эксплуатации «Автотопливозаправщик и автоцистерна. 78570F.00.00.000 РЭ».
Нормативные и технические документы, устанавливающие требования к автоцистернам АЦ и автотопливозаправщикам АТЗ
1. ТУ 4521-008-92735407-2011 «Автоцистерны и автотопливозаправщики. Технические условия».
2. ГОСТ Р 50913-96 «Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов».
3. ГОСТ Р 8.569-98 «Автоцистерны для жидких нефтепродуктов. Методика поверки».
Осуществление торговли и товарообменных операций.
