| Номер в госреестре | 51821-12 |
| Наименование СИ | Установки компьютеризированные для определения и контроля метрологических характеристик бытовых счетчиков газа |
| Обозначение типа СИ | Темпо-3 |
| Изготовитель | ИВФ "Темпо", Украина, г.Ивано-Франковск |
| Год регистрации | 2012 |
| Срок свидетельства | 19.11.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Установки компьютеризированные для определения и контроля метрологических характеристик бытовых счетчиков газа «Темпо-3» (далее - установки) предназначены для воспроизведения эталонного значения единицы объемного расхода при поверке, калибровке и испытаниях бытовых счетчиков газа мембранного и роторного типа.
Принцип работы установок состоит в непосредственном сличении результатов измерений объема воздуха проверяемыми счетчиками газа (далее - счетчиками) с результатами измерений объема воздуха эталонными счетчиками газа (далее - ЭСГ), входящими в состав установок.
Условные обозначения исполнений установок, принцип действия, типоразмеры и максимальное количество одновременно проверяемых счетчиков, значения минимального (qv min) и максимального (qv max) объемного расхода, в пределах которых нормированы предельно допускаемые значения основной относительной погрешности при аттестованных номинальных значениях объемного расхода, приведены в таблице 1.
Установки позволяют определять основную относительную погрешность счетчиков при заданных значениях объемного расхода, указанных в нормативных документах по поверке счетчиков и находящихся в пределах диапазонов измерения ЭСГ. Коэффициенты преобразования ЭСГ при этих значениях расхода указаны в свидетельствах о государственной метрологической аттестации (поверке) ЭСГ или рассчитаны в соответствии с интерполяционными уравнениями, приведенными в данных свидетельствах.
Установки позволяют осуществлять автоматический выход на заданный объемный
3 • 3
расход в диапазоне от 0,4 м /ч до qv max , и ручной выход - в диапазоне от qv min до 0,4 м /ч, а также наблюдать индикацию значения расхода на экране монитора персональной электронно-вычислительной машины (далее - ПЭВМ). Установки обеспечивают проверку порога чувствительности счетчиков и контроль потерь давления на счетчиках. Протокол поверки счетчиков или выписка из него могут быть распечатаны принтером.
Установка исполнения «Темпо-3» М обеспечивает возможность проверки бытовых счетчиков мембранного типа типоразмеров G1,6...G10 по показаниям их отсчетных устройств.
Установка исполнения «Темпо-3» Р обеспечивает возможность автоматизированной проверки бытовых счетчиков роторного типа типоразмеров G2,5...G10 с применением датчиков импульсов, вмонтированных в зажимные приспособления установки.
Установка исполнения «Темпо-3» МР обеспечивает возможность проверки бытовых счетчиков мембранного типа типоразмеров G1,6...G10 по показаниям их отсчетных устройств, а также автоматизированной проверки бытовых счетчиков роторного типа типоразмеров G2,5...G10.
Установка исполнения «Темпо-3» МРД обеспечивает возможность:
- проверки бытовых счетчиков мембранного типа типоразмеров G1,6...G10 по показаниям их отсчетных устройств или при помощи внешних импульсных датчиков, устанавливаемых на их отсчетные устройства (если это предусмотрено конструкцией счетчиков);
- автоматизированной проверки счетчиков роторного типа типоразмеров G2,5...G10;
- проверки счетчиков мембранного или роторного типа типоразмеров G2,5...G25 с их низкочастотного (герконового) выхода (если это предусмотрено конструкцией счетчиков) или по показаниям их отсчетных устройств.
Программа проверки, выполняемая на ПЭВМ в соответствии с требованиями нормативных документов на проверку бытовых счетчиков газа, проводит обработку результатов измерения объема, температуры и давления и отражает на экране монитора ПЭВМ значения погрешности каждого проверяемого счетчика при заданном значении объемного расхода.
Таблица 1 Исполнения установок
| Условное обозначение (исполнение) установок | Принцип действия проверяемых счетчиков | Типоразмеры счетчиков | Максимальное количество одновременно проверяемых счетчиков, шт. | Объемный расход, м3/ч | |
| qv min | qv max | ||||
| G1,6 | 10 | ||||
| G2,5 | 10 | ||||
| «Темпо-3» М | мембранные | G4 | 10 | 0,016 | 16,0 |
| G6 | 10 | ||||
| G10 | 3 | ||||
| G2,5 | 5 | ||||
| «Темпо-3» Р | роторные | G4 G6 | 5 5 | 0,060 | 16,0 |
| G10 | 3 | ||||
| G1,6 | 10 | ||||
| G2,5 | 10 | ||||
| мембранные | G4 | 10 | |||
| G6 | 10 | ||||
| «Темпо-3» МР | G10 | 3 | 0,016 | 16,0 | |
| G2,5 | 1 | ||||
| G4 | 1 | ||||
| роторные | G6 | 1 | |||
| G10 | 1 | ||||
| G1,6 | 10 | ||||
| G2,5 | 10 | ||||
| G4 | 10 | ||||
| мембранные | G6 | 10 | |||
| G10 | 3 | ||||
| G16 | 1 | ||||
| «Темпо-3» МРД | G25 | 1 | 0,016 | 40,0 | |
| роторные | G2,5 G4 G6 G10 G16 G25 | 1 1 1 1 1 1 | |||
Примечание 1. Допускается изготовление установки с другими значениями объемного расхода qv min и qv max, находящимися в пределах указанного диапазона объемного расхода.
Примечание 2. Мембранные счетчики типоразмеров G1,6, G2,5, G4 и G6, у которых номинальный диаметр патрубков менее G1, рекомендуется одновременно проверять от 1 до 7 штук.
Примечание 3. Допускается изготовление установки с максимальным количеством одновременно проверяемых счетчиков, превышающим указанное.

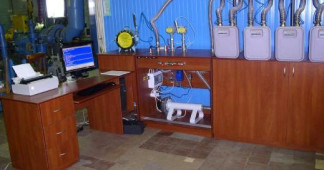

На фото 1 приведен общий вид установки компьютеризированной для определения и контроля метрологических характеристик бытовых счетчиков газа «Темпо-3».
Фото 1. Общий вид установки компьютеризированной для определения и контроля метрологических характеристик бытовых счетчиков газа «Темпо-3».
На рисунке 1 приведена схема пломбировки и обозначение мест для нанесения пломб и наклеек для защиты от несанкционированного доступа.
Программное обеспечение (ПО) установки по аппаратному обеспечению является автономным (ПО, функционирующее на базе персонального компьютера. СИ подключаются по закрытым коммуникационным каналам USB, RS-485. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО и накопленные данные размещаются на внутреннем устройстве хранения (жесткий диск ПК). Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.
Программное обеспечение установки разделено на:
- Метрологически значимую часть;
- Метрологически не значимую часть.
Разделение программного обеспечения выполнено внутри кода ПО на уровне языка программирования. К метрологически значимой части ПО относятся:
- программные модули, принимающие участие в обработке (расчетах) результатов измерений или влияющие на них;
- программные модули, осуществляющие сбор и представление измерительной информации, её хранение, передачу, идентификацию, защиту ПО и данных;
- параметры ПО, участвующие в вычислениях и влияющие на результат измерений;
- компоненты защищенного интерфейса для обмена данными между метрологически
значимой и незначимой частями ПО.
Идентификационные данные ПО приведены в таблице 2. Таблица 2
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Verify_Counter. exe | main.dll | 1.1.1.1 | C11FB22E | CRC32 |
Основные метрологические и технические характеристики счетчиков приведены в таблице 3.
Таблица 3
| Наименования характеристик | Значения характеристик |
| 1. Диапазон объемного расхода, м3/ч, для исполнений: - «Темпо-3» М, «Темпо-3» Р, «Темпо-3» МР - «Темпо-3» МРД | 0,016...16,0 0,016...40,0 |
| 2. Пределы допускаемой относительной погрешности, %, при значениях объемного расхода: > 0,4 м3/ч < 0,4 м3/ч | ±0,3; ±0,4; ±0,5 ±0,5 |
| 3. Измеряемая среда | воздух |
| 4. Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | 20 ± 5 до 80 от 84,0 до 106,7 |
| 5. Номинальные параметры питания ПЭВМ и воздуходувок: - напряжение, В - частота, Гц | 220 50 |
| 6. Потребляемая мощность, кВА, не более: | 5 |
| 7. Габаритные размеры (длина х ширина х высота), мм, не более | 3600х2100х2000 |
| 8. Масса, кг, не более | 300 |
наносится типографским способом на информационной табличке, прикрепленной к стенду проверки счетчиков, на титульном листе паспорта и на титульном листе руководства по эксплуатации установки.
Таблица 4
| Комплектующие | Количество | Примечания |
| Установка «Темпо-3» | 1 шт. | В соответствии с заказом |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Комплект монтажных частей | 1 комплект | |
| Методика поверки | 1 экз. |
осуществляется по методике МПУ 168/03-2008 «Метрология. Установки поверочные с эталонными счетчиками газа. Методика поверки», принятой и введенной в действие приказом ГП «Ивано-Франковскстандарт-метрология» от 24 марта 2008 года № 197.
Основное поверочное оборудование:
- рабочий эталон объема и расхода газа колокольного типа РЕОВГ-02, диапазон расхода от 0,016 до 40 м3/ч, пределы допускаемой относительной погрешности ± 0,15 %;
- эталонная расходомерная установка с набором критических микросопел, калиброванных на Государственном первичном эталоне расхода газа, работающих на всасывание.
- термостат жидкостной, диапазон поддержания и регулирования температуры от 10 до 30 °С, поддержание заданной температуры с погрешностью ±0,05 °С;
- микроманометр МКВ-250, диапазон измерений от 0 до 2,5 кПа, класс точности 0,02.
Методика измерений в руководстве по эксплуатации «Установка компьютеризированная для определения и контроля метрологических характеристик бытовых счетчиков газа «Темпо-3». Руководство по эксплуатации 562.М.Т.407368.024 РЭ».
Нормативные документы, устанавливающие требования к установкам компьютеризированным для определения и контроля метрологических характеристик бытовых счетчиков газа «Темпо-3»
1. « Установка компьютеризированная для определения и контроля метрологических характеристик бытовых счетчиков газа «Темпо-3». Технические условия» ТУ У 33.213648866-008-2004.
