Термогигрометры HM70, 51833-12

Назначение

Термогигрометры HM70 предназначены для измерения относительной влажности и температуры неагрессивных газовых сред.

Описание

Термогигрометры HM70 (далее - термогигрометры) представляют собой портативные приборы непрерывного действия, основанные на сорбционном методе измерения относительной влажности, выполненные в виде электронного блока, к которому с помощью удлинительного кабеля подключаются измерительные преобразователи влажности и температуры. Термогигрометры имеют сенсоры влажности ёмкостного типа и платиновые сенсоры температуры Pt100, установленные под стальным пористым фильтром. В измерительный преобразователь встроен микроконтроллер, в память которого записаны градуировочные характеристики температуры точки росы и температуры. Термогигрометры имеют 3 исполнения измерительных преобразователей, различающихся диапазонами измерений температуры: HMP75 (диапазон измерений температуры от минус 20 до 60 °С), HMP76 (диапазон измерений температуры от минус 50 до 120 °С), HMP77 (диапазон измерений температуры от минус 70 до 180 °С). Термогигрометры имеют встроенную функцию пересчета единиц относительной влажности и температуры в единицы точки росы, абсолютной влажности, массовой концентрации влажности и температуры мокрого термометра. Внешний вид термогигрометров приведён на рисунке 1.

\ \ \

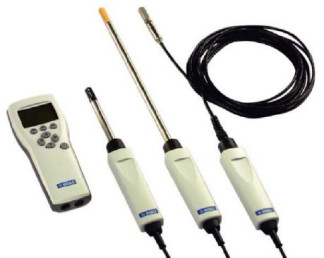

Рисунок 1. Внешний вид термогигрометра HM70 с исполнениями измерительных преобразо-

вателей.

Программное обеспечение

В термогигрометрах используется встроенное программное обеспечение, состоящее из двух модулей: «XM70in» - установлен в измерительный преобразователь влажности и температуры, «RM70out» - установлен в электронный блок термогигрометра.

Модуль «XM70in» включает в себя блок программного компонента, выполняющий функцию сбора и передачи сигналов с сенсоров влажности и температуры. Модуль «НМ70ои1» включает в себя блоки программных компонентов, выполняющих функции управления термогигрометром, обработки сигналов измерительного преобразователя относительной влажности и температуры, вывода результатов измерений на дисплей, сохранения результатов измерений в энергонезависимой памяти и передачи выходных сигналов в аналоговом и цифровом виде.

Для вывода версии модуля «XM70in» встроенного программного обеспечения термогигрометры НМ70 подключаются к компьютеру с установленной программой «HyperTerminal». Версия модуля отображается после ввода команды «Open». Версия модуля «НМ70ои1» отображается на экране электронного блока термогигрометров НM70 при включении.

Влияние программного обеспечения на метрологические характеристики термогигрометров HM70 учтено при нормировании метрологических характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Таблица 1. Идентификационные данные программного обеспечения

Технические характеристики

1. Диапазоны измерений приведены в таблице 2.

Таблица 2

2. Пределы допускаемой абсолютной погрешности приведены в таблице 3.

Таблица 3

где RH - показания относительной влажности, %; t - показания температуры, °С.

3. Выходные сигналы приведены в таблице 4.

Таблица 4_

4.    Параметры электрического питания:    4 батареи типа АА, 6В

5.    Потребляемая мощность, Вт    10

6.    Габаритные размеры (ширина х высота х глубина), мм    80 х200х62

7.    Масса, кг, не более    0,4

8.    Средний срок службы , лет    8

9.    Средняя наработка на отказ, ч    4800

10.    Условия эксплуатации

10.1    Диапазон температуры анализируемой среды, °С    от минус 70 до 180

10.2    Диапазон давлений анализируемой среды, МПа    от 0 до 2

10.3    Диапазон температуры окружающей среды, °С    от минус 10 до 40

10.4    Диапазон относительной влажности при температуре 25 °С, %    от 10 до 90

10.5    Диапазон атмосферного давления, кПа    от 80 до 120

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус термогигрометра в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.

Комплектность

Комплект поставки определяется заказом и отражается в паспорте. Основной комплект поставки термогигрометров HM70 приведен в таблице 5.

Таблица 5

Поверка

осуществляется по методике поверки МП-242-1397-2012 «Термогигрометры HM70. Фирма “Vaisala Oyj”, Финляндия. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д. И. Менделеева” «13» августа 2012 г.

Основные средства поверки:

генератор влажного воздуха HygroGen, модификации HygroGen 2, номер Госреестра 32405-11, диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности по относительной влажности ±0,5 %, диапазон воспроизведения температуры от 0 до 60 °С, пределы допускаемой абсолютной погрешности по температуре ±0,1 °С ;

измеритель температуры двухканальный прецизионный МИТ 2, номер Госреестра 46432-11, в комплекте с первичным преобразователем температуры ПТСВ-2, номер Госреест-ра 32777-06, диапазон измерений температуры минус 200 до 200 °С, пределы допускаемой абсолютной погрешности соответствуют рабочему эталону 3-ого разряда по ГОСТ 8.558-2009;

климатическая камера Votsch VT7004, диапазон воспроизведения температуры от минус 70 до 180 °С, пределы допускаемого абсолютного значения неравномерности температуры в камере от ±0,5 до ±2,0 °С, пределы допускаемого абсолютного значения нестабильности поддержания температуры в камере от ±0,3 до ±1,0 °С.

Сведения о методах измерений

Методики измерений приведены в руководствах по эксплуатации на термогигрометры

HM70.

Нормативные и технические документы, устанавливающие требования к термогигрометрам HM70

1    ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".

2    Техническая документация изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
