| Номер в госреестре | 51835-12 |
| Наименование СИ | Рейки нивелирные телескопические |
| Обозначение типа СИ | VEGA TS3M, VEGA TS4M, VEGA TS5M |
| Изготовитель | "Tianjin SEOP Precision Instrument Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 10.07.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Рейки нивелирные телескопические VEGA TS3M, VEGA TS4M и VEGA TS5M, далее
- рейки, предназначены для измерения превышений и расстояний.
Рейки являются механической линейной мерой длины и реализуют принцип действия геометрического нивелирования для определения превышений и принцип действия нитяного дальномера для определения расстояний.
Принцип геометрического нивелирования основан на снятии отсчетов по двум вертикально установленным рейкам в измеряемых точках горизонтальной (средней) нитью сетки нитей нивелира и вычислении их разности.
Принцип действия нитяного дальномера основан на снятии отсчетов по вертикально установленной рейке в измеряемой точке дальномерными (верхней и нижней) нитями сетки нитей нивелира и вычислении их разности.
Основными частями рейки являются алюминиевые трубчатые секции сложного профиля, входящие друг в друга. Низ первой секции имеет опорную пластину (пятку) для установки рейки на измеряемую точку. На секциях нанесена шашечная шкала, нуль которой совпадает с пяткой, а начало шкалы следующей секции состыкуется с окончанием шкалы предыдущей секции при приведении рейки в рабочее положение. Приведение рейки в рабочее положение осуществляется последовательным выдвижением секций до момента их фиксации запорным механизмом. Для удобства удерживания рейки в вертикальном положении на измеряемой точке служит входящий в комплект уровень.
В эксплуатации конструкция реек не предусматривает внешних регулировок. Внутренние регулировочные узлы у реек отсутствуют.
Выпускаемые модификации реек отличаются номинальной длиной шкалы.

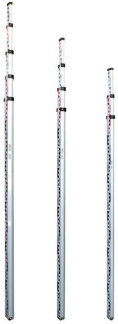

Общий вид реек и место нанесения знака утверждения типа показаны на рисунке 1.
Метрологические и технические характеристики дальномеров приведены в таблице 1. Таблица 1_
| Наименование характеристики | Значение | |||
| TS3M | TS4M | TS5M | ||
| Номинальная длина шкалы рейки, мм: | 3000 | 4000 | 5000 | |
| Цена деления шкалы рейки, мм: | 10 | |||
| Допускаемое отклонение, мм, не более: - длины деления шкалы - метрового интервала | ± 0,5 ± 1,0 | |||
| Прогиб лицевой поверхности рейки, мм, не более: | 7,5 | 10 | 12,5 | |
| Погрешность совмещения нуля шкалы рейки с плоскостью пятки рейки, мм, не более: | ± 0,5 | |||
| Отклонение от перпендикулярности плоскости пятки рейки к продольной оси рейки, мм, не более: | 0,5 | |||
| Цена деления круглого уровня, '/2мм: | 20±3 | |||
| Диапазон рабочих температур, °С: | от -40 до +50 | |||
| Диапазон температуры хранения, °С: | от -50 до +50 | |||
| Г абаритные размеры (в сложенном состоянии), ДхШхВ, мм, не более: | 1165х25 х45 | 1200х30 х50 | 1260х35 х55 | |
| Масса, кг, не более: | 1,0 | 1,3 | 1,7 | |
Знак утверждения типа средств измерений наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус рейки.
Комплектность рейки указана в таблице 2. Таблица 2
| Наименование | Количество, ед. |
| Рейка нивелирная телескопическая | 1 |
| Защитный чехол | 1 |
| Круглый уровень* | 1 |
| Руководство по эксплуатации на русском языке (на поставляемую партию) | 1 |
| Методика поверки МП РТ 1769-2012 (на поставляемую партию) | 1 |
• - по заказу
осуществляется по документу МП РТ 1769-2012 «Рейки нивелирные телескопические VEGA TS3M, VEGA TS4M, VEGA TS5M. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 07 августа 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки: нивелир высокоточный Н-05 ГОСТ 10528-90, СКП 0,5 мм на 1 км двойного хода; штриховая мера длины КЛ 3 разряда ГОСТ 12069-90; экзаменатор мод. 130, ПГ ±4".
Нормативные и технические документы, устанавливающие требования к рейкам нивелирным телескопическим VEGA TS3M, VEGA TS4M, VEGA TS5M
1. МИ 2060-90 «Г осударственная поверочная схема для средств измерений длины в диапазоне 1*10-6...50 м и длин волн в диапазоне 0,2.50 мкм»;
2. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
3. ГОСТ 10528-90 «Нивелиры. Общие технические условия»;
4. Техническая документация фирмы “Tianjin SEOP Precision Instrument Co., LTD” (КНР).
Выполнение измерений при осуществлении геодезической и картографической деятельности.
