Микрометры универсальные Primat, 51837-12

Назначение

Микрометры универсальные Primat (далее по тексту - микрометры) предназначены для измерений наружных линейных размеров деталей различных конфигураций.

Описание

Микрометры состоят из стальной скобы, покрытой эмалью, подвижной и неподвижной сменных измерительных пяток, микрометрического винта, стопора, стебля, барабана, трещотки. Принцип действия микрометра основан на применении винтовой пары, которая преобразует вращательное движение микровинта в поступательное движение подвижной измерительной пятки. Результат измерения микрометром отсчитывается как сумма отсчётов по шкале стебля и шкале барабана.

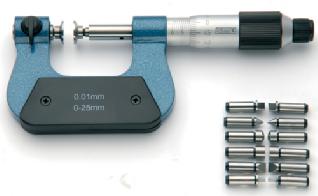

Микрометр оснащен сменными измерительными вставками:

-    тарельчатые (диаметр измерительной части 12 мм);

-    конические (угол конуса 60°);

-    шаровые (радиус измерительной поверхности 6 мм);

-    плоские (диаметр измерительной части 6,5 мм);

-    для измерений пазов (длина 6,4 мм, глубина 4,0 мм, ширина 0,6 мм);

-    для измерений выступов (диаметр измерительной части 2 мм);

-    клиновидные (угол клина 60°).

Плоские вставки предназначены для измерений деталей из мягких материалов, тарельчатые для измерений толщины зуба зубчатых колес, шаровые - для измерений фасонных деталей, конические вставки - для измерений резьбы.

Отличительной особенностью универсальных микрометров является наличие невра-щающегося шпинделя с крепежным отверстием для измерительной вставки и регулируемой насадки на пятке для измерительной вставки с фиксацией. Измерительные вставки сделаны из нержавеющей стали. Считывание результата измерений производится по шкалам стебля и барабана. Измерительные поверхности микрометра оснащены твёрдым сплавом. Скоба стальная, эмалированная и имеет теплоизоляционные накладки для предотвращения влияния тепла рук.

Диапазон рабочих температур (20±4) °С.

Шероховатость измерительных поверхностей вставок и установочных мер должны

соответствовать Ra < 0,04 мкм и 0,16 мкм.

Измерительное усилие - не более 10 Н.

Колебание измерительного усилия - не более 2 Н.

Знак утверждения типа

Знак утверждения типа наносится на заднюю плоскую часть скобы микрометра методом наклейки и в правый верхний угол паспорта типографским методом.

Комплектность

Поверка

осуществляется в соответствии с документом МП 51837-12 «Микрометры универсальные Primal Методика поверки».

Основные средства поверки:

- меры длины концевые плоскопараллельные 3-го класса точности по ГОСТ 9038-90.

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы» паспорта «Микрометры универсальные Primat».

Нормативные и технические документы, устанавливающие требования к микрометрам универсальным Primat

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».

Техническая документация фирмы Wollschlager GmbH & Co. KG, Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
