Осциллографы прецизионные модульные с переменной скоростью выборки NI PCI-5922, NI PXI-5922, 51844-12

51844-12
Осциллографы прецизионные модульные с переменной скоростью выборки NI PCI-5922, NI PXI-5922 предназначены для измерения амплитудных и временных параметров низкочастотных электрических сигналов.
Документы
Карточка СИ
Номер в госреестре 51844-12
Наименование СИ Осциллографы прецизионные модульные с переменной скоростью выборки
Обозначение типа СИ NI PCI-5922, NI PXI-5922
Изготовитель Компания "National Instruments Corporation", США
Год регистрации 2012
Срок свидетельства 23.10.2022
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать

Назначение

Осциллографы прецизионные модульные с переменной скоростью выборки NI PCI-5922, NI PXI-5922 предназначены для измерения амплитудных и временных параметров низкочастотных электрических сигналов.

Описание

Принцип действия осциллографов прецизионных модульных с переменной скоростью выборки NI PCI-5922, NI PXI-5922 основан на аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код, при этом разрядность цифро-аналогового преобразователя (АЦП) связана со скоростью выборки. Разрядность АЦП достигает 24 бит при частоте дискретизации от 50 до 500 кГц и снижается до 16 бит при максимальной частоте дискретизации 15 МГц. Преобразованный в цифровой код сигнал может отображаться в виде осциллограммы, спектрограммы, или в осях X-Y, с измерением параметров сигнала по выбору пользователя.

Конструктивно осциллографы прецизионные модульные с переменной скоростью выборки NI PCI-5922, NI PXI-5922 выполнены в виде печатной платы в экранированном корпусе, имеющем лицевую панель с разъемами для присоединения сигнальных кабелей, и заднюю панель с разъемом для присоединения к интерфейсной шине. Модель NI PXI-5922 устанавливается в слот компьютера с интерфейсом PCI, модель NI PXI-5922 устанавливается в слот шасси PXI.

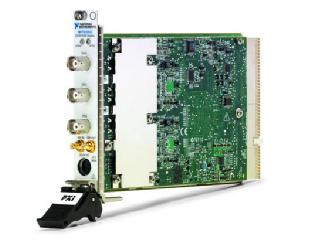

Внешний вид осциллографов прецизионных модульных с переменной скоростью выборки NI PCI-5922, NI PXI-5922 показан на фотографиях 1 и 2.

По техническим требованиям осциллографы прецизионные модульные с переменной скоростью выборки NI PCI-5922, NI PXI-5922 соответствуют ГОСТ 22261-94.

Программное обеспечение

Пакет программного обеспечения “NI-SCOPE” устанавливается на жесткий диск контроллера или внешнего компьютера. На компьютере (контроллере) должна быть установлена операционная система Windows в соответствии с требованиями, изложенными в руководстве пользователя. Программное обеспечение “NI-SCOPE” выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.

Общие сведения о программном обеспечении приведены в таблице ниже.

класс риска

A по WELMEC 7.2 для категории U

идентификационное наименование

NI- SCOPE

идентификационный номер версии

3.9 и выше

Технические характеристики

соотношение между скоростью выборки (частотой дискретизации) и разрядностью АЦП

частота дискретизации ; 50; 500 кГц

1 МГц ! 5 МГц ! 10 МГц ! 15 МГц

разрядность АЦП : 24 бит

22 бит : 20 бит : 18 бит : 16 бит

тип интерфейса

PXI, PCI

количество каналов

2

входное сопротивление

1 МОм; 50 Ом

диапазоны вертикальной шкалы

± 1 В; ± 5 В

пределы допускаемой основной погрешности измерения постоянного напряжения U (входное сопротивление 1 МОм) 1

диапазон ± 1 В диапазон ± 5 В

± (510-4 U + 50 мкВ) ± (510-4 U + 100 мкВ)

дополнительная погрешность измерения постоянного напряжения U (входное сопротивление 1 МОм) в рабочем диапазоне температур, типовые значения, не более

диапазон ± 1 В диапазон ± 5 В

± (2010-6 U + 5 мкВ) / °C ± (2010-6 U + 10 мкВ) / °C

пределы допускаемой основной погрешности измерения переменного напряжения частотой 1 кГц (входное сопротивление 1 МОм) 1

± 0,08 %

ПАРАМЕТРЫ СИНХРОНИЗАЦИИ

внутренняя синхронизация (опорный генератор VCXO) частота генератора

относительная погрешность частоты, не более

120 МГц ± 50-10"6

внешняя синхронизация

от интерфейсного разъема PXI или PCI частота (с дискретностью 1 МГ ц) диапазон синхронизации

от 1 до 20 МГц ± 50-10'6

вход CLK IN на передней панели

частота (с дискретностью 1 МГ ц) диапазон синхронизации диапазон напряжения (вход 50 Ом)

от 1 до 20 МГц

± 5010-6

от 0,2 до 1 В п-п

выход сигнала синхронизации CLK OUT на передней панели уровень напряжения выходное сопротивление

5 В CMOS

50 Ом

примечание 1. при температуре в пределах ± 5 °C от температуры, при которой выполнялась внутренняя автоподстройка (self-calibration)

ОБЩИЕ ХАРАКТЕРИСТИКИ

тип входных ВЧ соединителей

BNC(f)

габаритные размеры (высота х глубина х толщина), мм

NI PXI-5922 NI PCI-5922

216 х 130 х 20 355 х 113 х 20

масса, не более

NI PXI-5922 NI PCI-5922

336 г 415 г

потребляемая мощность, не более

NI PXI-5922 NI PCI-5922

20,9 Вт 24,5 Вт

рабочие условия применения

температура окружающей среды относительная влажность воздуха, не более предельная высота над уровнем моря условия транспортирования и хранения температура окружающей среды относительная влажность воздуха, не более

группа 4 ГОСТ 22261-94 от 0 до + 55 °C от 10 до 90 %

2000 м (при + 25 °С)

от - 40 до + 71 °C от 5 до 95 %

электромагнитная совместимость безопасность

по ГОСТ Р 51522-99 по ГОСТ Р 52319-2005

Знак утверждения типа

Знак утверждения типа наносится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

наименование и обозначение

кол-во

осциллограф прецизионный модульный с переменной скоростью выборки NI PCI-5922, NI PXI-5922

1 шт. по заказу

компакт-диск CD с драйвером NI-SCOPE и документацией

1 шт.

принадлежности

по заказу

NI PCI-5922, NI PXI-5922. Руководство по эксплуатации

1 шт.

методика поверки МП РТ 1812-2012

1 шт.

Поверка

осуществляется по документу «МП РТ 1812-2012. Осциллографы прецизионные модульные с переменной скоростью выборки NI PCI-5922, NI PXI-5922», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 19.10.2012 г.

Средства поверки:

средство поверки и требования к его метрологическим характеристикам

рекомендуемое средство поверки и его метрологические характеристики

вольтметр постоянного и переменного напряжения

относительная погрешность измерения постоянного напряжения 0,75 В и 4 В не более ± 0,01 %;

относительная погрешность измерения переменного напряжения 0,6 В и 3 В частотой 1 кГц не более ± 0,015 %

мультиметр Agilent 3458A относительная погрешность измерения постоянного напряжения 0,75 В и 4 В не более ± 0,0001 %; относительная погрешность измерения переменного напряжения 0,6 В и 3 В частотой 1 кГц не более ± 0,011 %

средство поверки и требования к его метрологическим характеристикам

рекомендуемое средство поверки и его метрологические характеристики

источник постоянного и переменного напряжения

разрешение воспроизведения напряжения от 0,6 до 4 В не более ± 0,005 %

калибратор универсальный Fluke 9100 разрешение воспроизведения постоянного и переменного напряжения от 0,6 до 4 В не более ± 0,002 %

синтезатор частоты относительная погрешность установки частоты 1 кГц напряжением 1 В п-п на нагрузку 50 Ом не более ± 5010-6

калибратор универсальный Fluke 9100 с опциями 100 и 600

относительная погрешность установки частоты от 10 Гц до 600 МГц напряжением 1 В п-п на нагрузку 50 Ом не более ± 2,5 10-7

Сведения о методах измерений

Методы измерений изложены в разделах 6 - 8 руководства по эксплуатации.

Нормативные документы, устанавливающие требования к осциллографам прецизионным модульным с переменной скоростью выборки NI PCI-5922, NI PXI-5922

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».

Рекомендации к применению

Осуществление мероприятий государственного контроля и надзора в сфере электросвязи.

Выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.

51844-12
Номер в ГРСИ РФ:
51844-12
Производитель / заявитель:
Компания "National Instruments Corporation", США
Год регистрации:
2012
Cрок действия реестра:
23.10.2022
