| Номер в госреестре | 51858-12 |
| Наименование СИ | Установка поверочная расходомерная жидкостная |
| Обозначение типа СИ | УРЖ |
| Изготовитель | ООО "Метрологический центр СТП", г.Казань |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установка поверочная расходомерная жидкостная УРЖ (далее - установка поверочная) предназначена для измерения объемного расхода (объема) и вычисления массового расхода (массы) воды при поверке, калибровке, градуировке и исследованиях метрологических характеристик расходомеров, расходомеров-счетчиков, счетчиков, преобразователей объемного расхода и объема жидкости в качестве рабочего эталона 2-го разряда.
Принцип действия основан на измерении с помощью расходомеров-счетчиков электромагнитных «SITRANS F М» фирмы Siemens объемного расхода и объема воды, прошедших через измерительную линию. Вода в измерительную линию подается из резервуара при помощи электронасосов центробежных типа «К» (далее - электронасосы). Регулирование объемного расхода через измерительную линию осуществляется изменением частоты вращения электронасосов с помощью преобразователей частоты и запорной арматуры узла регулирования расхода.

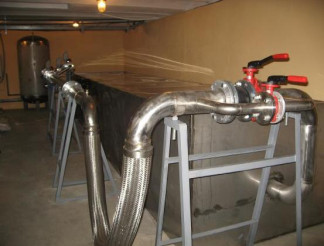

Установка поверочная состоит из измерительной линии, системы подачи и регулирования расхода воды и системы обработки информации (далее - СОИ).
На измерительной линии установлены: расходомеры-счетчики электромагнитные «SITRANS F М» (Госреестр №35024-12), датчик давления «Метран-55-ДИ» (Госреестр №18375-08), термопреобразователь с унифицированным выходным сигналом Метран-2700 (Госреестр №38548-08) и манометры показывающие деформационные Метер ДМ 02 (Госреестр №25264-08). Расходомеры-счетчики электромагнитные «SITRANS F М» откалиброваны в соответствии с МК 2567988-08-2011 «Методика объемных расходомеров жидкости» с применением Государственного первичного эталона единицы массового расхода жидкости ГЭТ 63-2011 и МК 2567988-14-2011 «Методика калибровки объемных расходомеров жидкости» с применением Государственного первичного специального эталона единицы объемного и массового расхода воды ГЭТ 119-2010.
Система подачи и регулирования расхода воды включает: три электронасоса, два преобразователя частоты, устройство плавного пуска электронасоса, ресивер с газоуловителем, резервуар, запорная арматура.
СОИ состоит из комплекса измерительно-вычислительного расхода и количества жидкостей и газов «RISO» (Госреестр №47986-11) (далее - ИВК) и автоматизированного рабочего места оператора на базе персонального компьютера (далее - АРМ).
ИВК осуществляет измерение, преобразование и обработку измерительных сигналов, поступающих от расходомеров-счетчиков электромагнитных «SITRANS F М», датчика давления «Метран-55 ДИ» и термопреобразователя с унифицированным выходным сигналом Мет-ран-2700, от исследуемых расходомеров, расходомеров-счетчиков, счетчиков, преобразователей объемного расхода и объема жидкости, а также передачу на АРМ по цифровому интерфейсу связи измерительной информации.
СОИ обеспечивает выполнение следующих функций:
- измерение, преобразование, обработка измерительных аналоговых, импульсных и цифровых сигналов;
- синхронизация счета импульсов от расходомеров-счетчиков электромагнитных «SITRANS F М» и исследуемых расходомеров, расходомеров-счетчиков, счетчиков, преобразователей объемного расхода и объема жидкости;
- вычисление массового расхода и массы воды по результатам измерения объемного расхода, объема, давления и температуры воды;
- автоматическое регулирование объемного расхода воды через установку поверочную;
- проведение поверки в автоматическом режиме с заранее заданным количеством точек объемного расхода воды и необходимым числом измерений формирование, архивирование и вывод на печать протоколов испытаний (поверки).
Программное обеспечение (далее - ПО) обеспечивает реализацию функций установки поверочной.
ПО установки поверочной представляет собой ПО ИВК, а также прикладное ПО АРМ
- Программный комплекс «Расходомер-ИСО» модуль «У становка поверочная расходомерная жидкостная».
Защита ПО установки поверочной от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем идентификации и защиты от несанкционированного доступа.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО ИВК | RISO-QW-001 | 1.0 | 1EFD8680 | CRC-32 |
| «Расходомер- ИСО» | модуль «Установка поверочная расходомерная жидкостная» | 1.0 | 2B6A2B52 | CRC-32 |
| Примечание - Версия ПО и контрольная сумма фиксируется в документе «Установка поверочная расходомерная жидкостная УРЖ. Паспорт» и могут быть изменены изготовителем. | ||||
Идентификация ПО установки поверочной осуществляется путем отображения на жидкокристаллическом дисплее ИВК и дисплея АРМ структуры идентификационных данных.
Часть этой структуры, относящаяся к идентификации метрологически значимой части ПО установки поверочной, представляет собой хэш-сумму (контрольную сумму) по значимым частям.
ПО установки поверочной защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля, ведения доступного только для чтения журнала событий. Доступ к метрологически значимой части ПО установки поверочной для пользователя закрыт. При изменении установленных параметров (исходных данных) в ПО установки поверочной обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования. ПО установки поверочной имеет уровень защиты C по МИ 3286-2010.
Таблица 2
| Наименование | Показатели |
| Рабочая среда | вода |
| Диаметр условного прохода измерительной линии, мм | 123 |
| Диапазон измерения объемного расхода, м3/ч | от 0,15 до 250 |
| Верхний предел измерения абсолютного давления, кПа | 1000 |
| Диапазон измерения температуры, °С | от минус 5 до 50 |
| Диапазоны входных сигналов: - напряжения, В - силы постоянного тока, мА - импульсный частотой, Гц - частотный, Гц | от 0 до 5 от 1 до 5 от 0 до 10 от 0 до 5 от 0 до 20 от 4 до 20 (HART) от 0 до 20000 от 0 до 20000 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) и массового расхода (массы) воды, % | ±0,15 |
| Условия эксплуатации установки поверочной: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа | от 15 до 25 от 30 до 80 от 84 до 106,7 |
| Параметры электропитания: - напряжение, В: силовое оборудование технические средства СОИ - частота, Гц | 380(+10%, -15%) 220(+10%, -15%) 50 |
| Потребляемая мощность, Вт, не более | 38000 |
| Габаритные размеры, мм, длинахширинахвысота | 10000x3000x2300 |
| Масса, кг, не более: | 2900 |
| Средний срок службы, лет, не менее | 12 |
Таблица 3
| Наименование | Количество | |
| Установка поверочная расходомерная жидкостная УРЖ | 1 | экз. |
| В комплект поставки входят: | ||
| - расходомер-счетчик электромагнитный «SITRANS F M»; | 3 | экз. |
| - датчик давления «Метран-55-ДИ»; | 1 | экз. |
| - термопреобразователь с унифицированным выходным сигналом | 1 | экз. |
| Метран-2700; | 1 | экз. |
| - манометр показывающий деформационный Метер ДМ 02; | 2 | экз. |
| -комплекс измерительно-вычислительный расхода и количества жидкостей и га | ||
| зов «RISO»; | 1 | экз. |
| - автоматизированное рабочее место оператора на базе персонального компьютера; | 1 | экз. |
| - электронасос центробежный типа «К»; | 3 | экз. |
| - преобразователь частоты; | 2 | экз. |
| - устройство плавного пуска электронасоса; | 1 | экз. |
| - измерительный трубопровод, ресивер с газоуловителем, резервуар, запорная | ||
| арматура, кабельные линии связи, сетевое оборудование. | 1 | экз. |
| Установка поверочная расходомерная жидкостная УРЖ. Паспорт | 1 экз. | |
| Установка поверочная расходомерная жидкостная УРЖ. Руководство по эксплуатации | 1 экз. | |
| ГСИ. Установка поверочная расходомерная жидкостная УРЖ. Методика поверки | 1 экз. | |
осуществляется по документу «ГСИ. Установка поверочная расходомерная жидкостная УРЖ. Методика поверки» МП 1-30138-2012, утвержденному ГЦИ СИ ООО «СТП» 23 августа 2012 года.
Основные средства поверки:
- Государственный первичный эталон единицы массового расхода жидкости ГЭТ 632011;
- Государственный первичный специальный эталон единицы объемного и массового расхода воды ГЭТ 119-2010;
- калибратор многофункциональный модели MC5-R, диапазон воспроизведения токовых сигналов от 0 до 25 мА, пределы допускаемой основной погрешности ± (0,02% показаний + 1,5 мкА), диапазон воспроизведения сигналов напряжения от минус 2,5 до 10 В, пределы допускаемой основной погрешности ± (0,02% показаний + 0,1 мВ), диапазон воспроизведения сопротивления от 1 до 4000 Ом, пределы допускаемой основной погрешности ± 0,04% показаний, но не менее ±30 мОм, воспроизведение импульсов до 9999999 имп.;
- средства измерений в соответствии с нормативной документацией по поверке первичных и промежуточных измерительных преобразователей.
Метод измерения установкой поверочной описан в разделе Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к установке поверочной
ГОСТ 8.510 - 2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
- осуществление мероприятий государственного контроля (надзора).
