| Номер в госреестре | 51876-12 |
| Наименование СИ | Рефлектометр оптический |
| Обозначение типа СИ | 8000 мод. 87201-10 |
| Изготовитель | "Photon Kinetics, Inc.", США |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Рефлектометр оптический 8000 модели 87201-10 (далее - рефлектометр) предназначен для измерений ослабления методом обратного рассеяния в одномодовых оптических кабелях, длины (расстояния) до мест неоднородностей и оценки неоднородностей оптического кабеля.
Принцип действия рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов: отраженных от неоднородностей и сигнала обратного рассеяния, т. е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометр позволяет проводить измерения ослабления и длины до мест неоднородностей, определение потерь в сростках для одномодового оптического волокна методом обратного рассеяния.

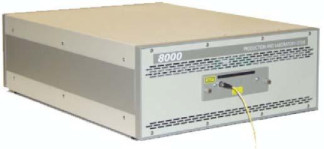

Конструктивно рефлектометр представляет собой прибор настольно-переносного типа, выполненный в прямоугольном корпусе. Рефлектометр состоит из базового блока и съемного оптического модуля, крепящегося к передней стенке базового блока при помощи винтов. На передней панели оптического модуля располагается оптический разъем типа FC.
Управление работой рефлектометра, отображение и хранение информации по измеряемым параметрам осуществляется с помощью ПЭВМ, совместимой с IBM PC, связь с которой осуществляется через соединительный кабель, входящий в комплект поставки.
Для ограничения доступа внутрь оптического модуля производится его пломбирование путем нанесения наклейки с пломбирующим эффектом.
Программное обеспечение прибора имеет опцию “Visual Splice”, позволяющую оператору визуально наблюдать за качеством соединения оптического волокна с рефлектометром. Зеленый цвет индикатора на передней панели оптического модуля сигнализирует о хорошем соединении между волокном и рефлектометром.
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометра, служит для выполнения измерений оптических характеристик одномодового оптического волокна, сохранения и отображения на мониторе информации в удобном для оператора виде.
Результаты измерений могут быть сохранены во встроенной памяти (128 Мбайт). Метрологически значимая часть ПО системы представляет программный продукт «8000 Front Panel». Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| 8000 Front Panel | GN8000Front Panel2 | v.4.6.0 | 16535917804825A314 B8E9CE4F3CFC0A | MD5 |
Метрологически значимая часть ПО располагается в аппаратной части базового блока рефлектометра. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщения о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измерений функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части базового блока исключен конструктивно. В целях предотвращения несанкционированного доступа в области установки оптического модуля устанавливается наклейка с предупреждающей
Лист № 3 Всего листов 5
надписью. Замена версии ПО с целью расширения сервисных возможностей прибора может производиться только в аккредитованных Сервис-центрах фирмы - изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 2. Таблица 2_
| Наименование характеристики | Значение характеристики |
| Рабочие длины волн, нм | 1310 ±10 / 1550 ± 10 |
| Динамический диапазон измерений ослабления*, дБ, не менее (при усреднении 3 мин, по уровню 98% от максимума шумов, при длительности импульса 1 мкс) | 36.5 (для 1310 нм) 35.5 (для 1550 нм) |
| Пределы допускаемой абсолютной погрешности измерения ослабления, дБ | ДА= ± 0,025-А, где А - измеряемое ослабление, дБ |
| Диапазоны измеряемых длин, км | 0 - 4; 0 - 8; 0 - 16; 0 - 32; 0 - 64; 0 - 128; 0 - 256 |
| Пределы допускаемой абсолютной погрешности при измерении длины, м | DL = ±(2,5 + 1 • 10-4 • L), L - измеряемая длина, м |
| Мертвая зона, м, не более -при измерении ослабления -при измерении положения неоднородности | 100 45 |
| Длительность зондирующих импульсов, нс | 10, 20, 50, 100, 200, 500, 1000, 2000, 5000,10000 |
| Электропитание осуществляется от сети переменного тока напряжением, В частотой, Гц | 220±22 50±0,5 |
| Габаритные размеры (ДхШ*В), мм, не более | 594x447x170 |
| Масса прибора, кг, не более | 17 |
| Условия эксплуатации: Температура эксплуатации, °С Относительная влажность воздуха,%, не более | 5 - 45 80 |
| * - Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от максимума шумов в последней четверти диапазона длин. | |
наносится на титульный лист Руководства по эксплуатации типографским способом и на переднюю панель корпуса рефлектометра методом наклеивания.
Таблица 3
| Наименование | Количество, шт. |
| Рефлектометр оптический 8000 модели 87201-10 | 1 |
| Шнур питания | 1 |
| Руководство по эксплуатации | 1 |
осуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
Основные средства поверки:
1 Рабочий эталон единиц длины и ослабления в световоде.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310±30 нм, 1550±30 нм. Диапазон воспроизведения длины от 0,06 до 500 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: Д=± (0,15+1 • 10-6 L), где L - воспроизводимая длина.
Диапазон измерений вносимого ослабления от 0 до 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: Д<0,015Л, где А - измеряемое вносимое ослабление.
Длительность зондирующих импульсов (в единицах длины):
- при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000 м;
- при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000 м.
2 Рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС.
Основные метрологические характеристики:
Рабочий диапазон длин волн спектральной установки от 600 до 1700 нм;
Пределы допускаемой основной абсолютной погрешности градуировки монохроматора по шкале длин волн: ±1 нм.
3 Осциллограф цифровой запоминающий WaveJet 352.
Основные метрологические характеристики:
Диапазон измерений от 0 до 500 МГц.
Погрешность измерений: ±1,5 %.
«Рефлектометр оптический 8000 модели 87201-10. Руководство по эксплуатации», раздел 9 «Проведение измерений».
Нормативные документы, устанавливающие требования к рефлектометру оптическому 8000 модели 87201-10
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторами связи (измерения, выполняемые при проведении работ по оценке соответствия средств связи установленным обязательным требованиям), согласно приказа Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. №184.
| Зарегистрировано поверок | 9 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
