Штангенглубиномеры нониусные MarCal 30 N, MarCal 30 NH, MarCal 30 ND, 51877-12

Штангенглубиномеры нониусные MarCal 30 N, MarCal 30 NH, MarCal 30 ND (далее - штангенглубиномеры) предназначены для измерений глубины элементов деталей в цехах и лабораториях всех отраслей машиностроительного комплекса.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	51877-12
Наименование СИ	Штангенглубиномеры нониусные
Обозначение типа СИ	MarCal 30 N, MarCal 30 NH, MarCal 30 ND
Изготовитель	"Mahr GmbH", Германия
Год регистрации	2012
Срок свидетельства	06.07.2027
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Штангенглубиномеры нониусные MarCal 30 N, MarCal 30 NH, MarCal 30 ND (далее -штангенглубиномеры) предназначены для измерений глубины элементов деталей в цехах и лабораториях всех отраслей машиностроительного комплекса.

Описание

Штангенглубиномеры нониусные MarCal 30 N, MarCal 30 NH, MarCal 30 ND состоят из штанги, на которую нанесена миллиметровая шкала, рамки с нониусом, которая перемещается вдоль штанги и зажимающего элемента. Рамка своей измерительной поверхностью базируется на измеряемую деталь Шкалы штанги и нониуса имеют матовое хромирование, исключающее бликование.

Штангенглубиномер MarCal 30 N (рис. 1) имеет закаленный измерительный стержень и сменную измерительную направляющую.

Штангенглубиномер MarCal 30 NH (рис. 2) имеет Г-образную направляющую для измерений толщины уступов.

Штангенглубиномер MarCal 30 ND (рис. 3) имеет специальную направляющую, которая позволяет измерять глубину и толщину уступов.

30 N

* •

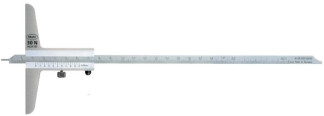

Рисунок 1 - Общий вид штангенглубиномера нониусного MarCal 30 N

Рисунок 3 - Общий вид и принцип действия штангенглубиномера нониусного MarCal 30 ND Метрологические и технические характеристики __

Модель штангенглу-биномера	Предел измерений, мм	Значение отсчета по нониусу, мм	Предел допускаемой абсолютной погрешности, мм	Длина измерительной поверхности рамки, мм
MarCal 30 N	80	0,05	0,05	50
	150	0,05	0,05	100
	200	0,05	0,05	100
	300	0,05	0,05	150
	500	0,05	0,07	150
MarCal 30 NH	150	0,05	0,05	100
	200	0,05	0,05	100
	300	0,05	0,05	150
	500	0,05	0,07	150
MarCal 30 ND	200	0,05	0,05	100
MarCal 30 ND	300	0,05	0,05	150

Продольное смещение каждой измерительной поверхности выступов штанги относительно друг друга (для MarCal 30 ND), мм, не более 0,03;

Шероховатость измерительной поверхности рамки, мкм Ra<0,08;

Шероховатость измерительной поверхности штанги, мкм Ra<0,16;

Диапазон рабочих температур, °С от плюс 10 до плюс 40;

Относительная влажность воздуха, % не более 80.

Знак утверждения типа

Знак утверждения типа наносят на титульный лист паспорта штангенглубиномера типографским способом и на крышку футляра методом наклейки.

Комплектность

Наименование	Количество
Штангенглубиномер нониусный MarCal 30 N или MarCal 30 NH, или MarCal 30 ND	1 шт.
Футляр	1 шт.
Паспорт	1 экз.
Методика поверки	1 экз.

Поверка

осуществляется в соответствии с документом по поверке МП 51877-12 «Штангенглубиноме-ры нониусные MarCal 30 N, MarCal 30 NH, MarCal 30 ND. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенным в комплект поставки штангенглубиномеров.

Основные средства поверки:

- меры длины концевые плоскопараллельные образцовые 4-го разряда по МИ 1604-87.

Сведения о методах измерений

Метод измерений приведен в разделе «Подготовка к работе» и «Порядок работы» паспорта «Штангенглубиномеры MarCal 30 N, MarCal 30 NH, MarCal 30 ND, MarCal 30 EWR, MarCal 30 ER, MarCal 30 EWN».

Нормативные и технические документы, устанавливающие требования к штангенглу-биномерам нониусным MarCal 30 N, MarCal 30 NH, MarCal 30 ND

МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 .50 м и длин волн в диапазоне 0,2 ... 50 мкм».

Техническая документация фирмы Mahr GmbH, Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
