Государственный реестр средств измерений

Анализаторы лабораторные электронного парамагнитного резонанса ЭПР АХМ-09, 51884-12

51884-12
Анализаторы лабораторные электронного парамагнитного резонанса ┌ЭПР АХМ-09√, (далее по тексту анализаторы) предназначены для измерения соотношения интенсивностей и характеристик формы линий в спектрах ЭПР, при этом положение и ширина линий спектра измеряются в единицах магнитной индукции (Тесла) поляризующего магнитного поля, соотношение интенсивностей спектральных линий измеряются в относительных единицах (отн. ед.), характеристики формы спектральных линий измеряются в условных единицах (усл. ед.).
Документы
Карточка СИ
Номер в госреестре 51884-12
Наименование СИ Анализаторы лабораторные электронного парамагнитного резонанса
Обозначение типа СИ ЭПР АХМ-09
Изготовитель Частное НПУП "Альбутран", Беларусь, г.Минск
Год регистрации 2012
Срок свидетельства 30.05.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Анализаторы лабораторные электронного парамагнитного резонанса «ЭПР АХМ-09», (далее по тексту анализаторы) предназначены для измерения соотношения интенсивностей и характеристик формы линий в спектрах ЭПР, при этом положение и ширина линий спектра измеряются в единицах магнитной индукции (Тесла) поляризующего магнитного поля, соотношение интенсивностей спектральных линий измеряются в относительных единицах (отн. ед.), характеристики формы спектральных линий измеряются в условных единицах (усл. ед.).

Описание

Анализатор представляет собой автоматизированный прибор, функционирующий под управлением персонального компьютера.

Принцип действия анализатора - в измерительной ячейке анализатора на исследуемую пробу воздействуют магнитным полем, что вызывает поляризацию стабильных радикалов спиновой метки, которые начинают избирательно по частоте поглощать энергию электромагнитных колебаний в измерительной ячейке, что регистрируется как спектр ЭПР. Соотношение интенсивностей и форма линий в спектре ЭПР являются индикатором степени и характера связывания спиновой метки исследуемым белком.

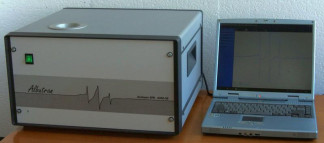

Общий вид анализатора представлен на рисунке 1.

Программное обеспечение

В анализаторе используется автономное программное обеспечение (далее - ПО) «ПО ведущего микроконтроллера». «ПО ведущего микроконтроллера» служит для отображения результатов измерения в удобном для пользователя виде, а также для изменения параметров измерения. Метрологически значимая часть расположена в энергонезависимой памяти электронного блока анализатора.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2._

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

«ПО ведущего микроконтроллера»

MAIN_322

3.22

0750B1h

3-х байтовая сумма

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.

Технические характеристики

Метрологические и технические характеристики прибора приведены в таблице 2. Таблица 2_

Наименование характеристики

Значение

характеристики

Максимальное значение магнитной индукции полярицующего магнитного поля, Тл, не менее

0,6

Пределы погрешности задания магнитной индукции поляризующего магнитного поля, мТл, не более

± 0,5

Нестабильность задания магнитной индукции при неизменных внешних условиях, мин-1, не более

2 • 10-5

Пределы погрешности установки рабочей частоты и, ГГ ц, не более

± 0,4

Наименование характеристики

Значение

характеристики

Максимальная амплитуда модуляции, мТл, не менее

0,45

Чувствительность (S), спин/мТл, не более

2,0-10п

Диапазон температуры термостатирования исследуемого образца, °С

30 - 45

Погрешность задания температуры термостатирования, °С, не более

±0,5

Потребляемая мощность, В-А, не более

500

Время непрерывной работы, ч, не менее

8

Диапазон рабочих температур, °С

от 10 до 35

Габаритные размеры, мм, не более

550X550X350

Масса, кг, не более

70

Знак утверждения типа

средства измерений наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки представлен в таблице 3. Таблица 3_

Наименование

Количество

Анализатор «ЭПР AXM - 09»

1

Сетевой кабель для сети 220/230 В, 50 Гц

1

Интерфейсный кабель RS-232C

1

Крышка измерительной ячейки

1

Компакт-диск с программным обеспечением

1

Термометр лабораторный электронный «ЛТ-300»

1

Набор принадлежностей (в футляре):

1

Ампула с несъёмным держателем

Стержень для чистки ампул

1

Наконечник для микропипетки с резиновой трубкой

1

Ампула с контрольным образцом типа ARS-xx (Mn2+ в MgO)

1

Футляр

1

Руководство по эксплуатации

1

Паспорт

1

Упаковка

1

Поверка

осуществляется по документу МРБ МП. 2207-2012 «Анализатор лабораторный электронного парамагнитного резонанса «ЭПР АХМ-09», утвержденному РУП «Белорусский государственный институт метрологии» 9 февраля 2012 г.

Основные средства поверки:

Мера стандартного спектра на основе МgO: Mn2+.

Мера количества парамагнитных центров (RGW) на основе фуллерена С60/70

Сведения о методах измерений

Руководство по эксплуатации анализаторы лабораторные электронного парамагнитного резонанса «ЭПР АХМ-09», п.3 «Использование анализатора для исследований», п.4 «Специальные функции анализатора».

Рекомендации к применению

Осуществление деятельности в области здравоохранения.

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 11.11.2024
