| Номер в госреестре | 51888-12 |
| Наименование СИ | Измерители электрического сопротивления Микромилликилоомметр |
| Обозначение типа СИ | МИКО-2.3 |
| Изготовитель | Общество с ограниченной ответственностью "СКБ электротехнического приборостроения" (ООО "СКБ ЭП"), г. Санкт-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 09.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измерители электрического сопротивления Микромилликилоомметр МИКО-2.3 Назначение средства измерений
Измеритель электрического сопротивления Микромилликилоомметр МИКО-2.3 предназначен для измерения электрического сопротивления контактов коммутационных устройств, контактных соединений, обмоток трансформаторов и электродвигателей, шунтирующих резисторов и других участков электрических цепей, а также температуры различных не агрессивных сред и частей электрооборудования.
Измерение электрического сопротивления выполняется методом амперметра-вольтметра.
К исследуемому участку цепи подключаются токовые и потенциальные контакты измерительного кабеля. Через токовые контакты протекает постоянный стабилизированный ток, с помощью потенциальных контактов снимается падение напряжения на измеряемом сопротивлении.
Сила тока определяется с использованием измерительного шунта, расположенного внутри прибора, подключаемого последовательно с измеряемым сопротивлением.
Значения силы тока и напряжения в цифровом виде поступают в микропроцессор, который вычисляет значение измеряемого сопротивления.
В зависимости от режима работы прибора сила измерительного тока может задаваться автоматически или вручную.
Температура измеряется с помощью платинового датчика сопротивления.

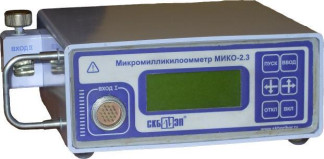

Прибор состоит из измерительного блока (рис. 1), комплекта кабелей с зажимами и датчика температуры.
Программное обеспечение прибора обеспечивает проверку работоспособности прибора в режиме тестирования; автоматический выбор режима работы прибора; автоматическое определение силы измерительного тока; расчет относительных разностей электрического сопротивления обмоток трансформаторов; пересчет электрического сопротивления линейных трехфазных обмоток в электрическое сопротивление фазных обмоток; пересчет электрического сопротивления обмотки, измеренного при любой температуре (в рабочем диапазоне), в электрическое сопротивление при базовой температуре (температура, при которой сопротивление обмотки измерялось на заводе-изготовителе); запись результатов измерений в память прибора и их вывод на дисплей прибора или монитор персонального компьютера.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспе-чения(контроль-ная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| СКБ 125000201-34 | МИКО-2.3_1.Иех | нет | F802H | CRC32 |
Метрологические характеристики:
Режим «Микроомметр»
от 1 до 105
±5/Rx
±0,2
2
30
20
от 0,1 до 10б
от 0,1 до 90 от 90 до 900 от 900 до 20000 от 20000 до 106
Диапазон измерений электрического сопротивления, мкОм Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % в диапазоне измерения: от 1 до 25 мкОм от 25 до 100000 мкОм
Длительность одного измерения, с, не более в подрежиме «ТТ-нет» в подрежиме «ТТ-есть» в подрежиме «ТТ-есть Тмакс»
Режим «Миллиомметр»
Диапазон измерений электрического сопротивления, мОм
в режиме «Автовыбор»:
поддиапазон 1 (измерительный ток 5 А)
поддиапазон 2 (измерительный ток 0,5 А)
поддиапазон 3 (измерительный ток 50 мА)
поддиапазон 4 (измерительный ток 0,5 мА)
в режиме «Ручной выбор»:
поддиапазон 1 (измерительный ток 5 А) поддиапазон 2 (измерительный ток 0,5 А) поддиапазон 3 (измерительный ток 50 мА) поддиапазон 4 (измерительный ток 0,5 мА)
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, % в диапазоне измерения: от 0,1 до 1 мОм от 1 мОм до 1000 Ом
от 0,1 до 300 от 300 до 3000 от 3000 до 20000 от 20000 до 106
±0,2/Rx
±0,2
±10
900
от 0,1 до 300
±0,5
3,0
от минус 20 до +120
±1,0
0,1
100
±0,5
±1
от 100 до 300 от 100 до 242 3,1 В±10 % от 12 до 14
60
5
от 10 до 900 от 100 до 400
50
±5
Погрешность установки силы измерительного тока, %
Длительность одного измерения, с, не более
Режим «Килоомметр»
Диапазон измерений электрического сопротивления, кОм Пределы допускаемой основной относительной погрешности измерений электрического сопротивления, %
Длительность одного измерения, с, не более
Режим «Термометр»
Диапазон измерений температуры, °С
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С
Цена деления младшего разряда, °С Время установления показаний, с, не более
Для всех режимов Пределы допускаемой дополнительной относительной погрешности измерений электрического сопротивления в рабочем диапазоне влияющих величин, %
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры в рабочем диапазоне влияющих величин, °С
Технические характеристики:
Диапазон электрического напряжения питания зарядного устройства
ЗУ-1А, В
постоянного тока
переменного тока частотой 50 Гц
Выходное электрическое напряжение зарядного устройства ЗУ-1А Сила выходного тока зарядного устройства ЗУ-1А, А Потребляемая мощность ЗУ-1А в режиме заряда аккумулятора, Вт, не более
Время заряда аккумулятора, мин, не более
Диапазон силы измерительного тока при измерении электрического сопротивления в режиме «Микроомметр», А в подрежимах «ТТ-нет» и «ТТ-есть» в подрежиме «ТТ-есть Тмакс»
Дискретность задания силы измерительного тока в режиме «Микроомметр» (начиная со 100 А), А
Пределы погрешности установки силы измерительного тока, % Количество измерений с максимальной силой тока при полностью заря*
женном аккумуляторе в режиме «Микроомметр» , не менее в подрежиме «ТТ-нет» в подрежиме «ТТ-есть»
Время непрерывной работы при полностью заряженном ре , мин, не менее в режиме «Миллиомметр» в режиме «Килоомметр» в режиме «Термометр»
Масса измерительного блока, кг, не более Масса прибора в стандартной комплектации, кг, не более
аккумулято-
5
40
40
2,7
9,5
от минус 20 до +40 от 10 до 95 без конденсации влаги от 84 до 106 (от 630 до 795)
Климатические условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % атмосферное давление, кПа (мм рт.ст.)
Средний срок службы прибора не менее - 10 лет.
Средняя наработка на отказ не менее - 10000 часов.
Срок службы аккумулятора не менее - 5 лет.
Количество циклов заряда аккумулятора не менее - 104.
Безопасность прибора соответствует требованиям ГОСТ Р 52319-2005 (МЭК 61010-1:2001).
По защите от поражения электрическим током прибор отвечает требованиям, предъявляемым к оборудованию класса защиты II по ГОСТ Р МЭК 61140-2000.
По электромагнитной совместимости прибор отвечает требованиям, предъявляемым к оборудованию класса А по ГОСТ Р 51522-99 (МЭК 61326-1-97).
Знак утверждения типа на панели наносится методом цифровой печати на пленке, приклеиваемой на панель прибора; в эксплуатационных документах - на титульном листе печатным способом.
| Наименование | Кол-во, шт. | Примечание |
| Измерительный блок МИКО-2.3 СКБ 025.01.00.000 | 1 | |
| Зарядное устройство ЗУ-1А СКБ023.20.00.000 | 1 | |
| Кабель измерительный микроомметра К162 СКБ 023.02.00.000-01 | 1 | |
| Кабель измерительный микроомметра К161 СКБ 023.02.00.000 | По заказу | |
| Кабель измерительный микроомметра К163 СКБ 023.02.00.000-02 | По заказу | |
| Кабель измерительный микроомметра К164 СКБ 023.02.00.000-03 | По заказу | |
| Кабель измерительный микроомметра К165 СКБ 023.02.00.000-04 | По заказу | |
| Кабель измерительный микроомметра К154 СКБ 023.05.00.000 | По заказу | |
| Кабель измерительный микроомметра К155 СКБ 023.13.00.000 | По заказу | |
| Кабель измерительный миллиомметра К233 СКБ 023.07.00.000-02 | 1 | |
| Кабель измерительный микроомметра К121 СКБ 023.09.00.000 | По заказу | |
| Кабель измерительный миллиомметра К236 СКБ 023.07.00.000-04 | По заказу | |
| Кабель измерительный килоомметра К322 СКБ 023.06.00.000-01 | 1 | |
| Кабель измерительный килоомметра К321 СКБ 023.06.00.000 | По заказу | |
| Датчик термометра с кабелем К411 СКБ 023.08.00.000 | 1 |
* При подключении прибора к сети электропитания количество измерений и время непрерывной работы не ограниченно.
| Наименование | Кол-во, шт. | Примечание |
| Кабель интерфейса RS-232 СКБ 023.11.00.000 | 1 | L=1,5 м |
| Удлинитель сетевой СКБ 023.16.00.000 | 1 | |
| Шунт 75ШСМ 75-0,5 Rm=1,0 мОм | 1 | |
| Подставка под прибор СКБ 023.04.00.000 | 1 | |
| Контакт потенциальный пружинный ППК СКБ 023.21.00.000 | 2 | |
| Контакт потенциальный штыревой ПТТТК СКБ 023.22.00.000 | 2 | |
| МИКО-2.3 Руководство по эксплуатации. СКБ 125.00.00.000 РЭ | 1 | |
| МИКО-2.3 Методика поверки. СКБ 125.00.00.000 МП | 1 | |
| МИКО-2.3 Формуляр. СКБ 125.00.00.000 ФО | 1 | |
| Зарядное устройство ЗУ-1А. Паспорт. СКБ 023.20.00.000 ПС | 1 | |
| Переносная сумка СКБ 123.02.01.000 | 1 | |
| Сумка для комплекта кабелей и зарядного устройства ЗУ-1АСКБ 123.02.02.000 | 1 | |
| CD-диск (учебный видеофильм по работе с прибором, программное обеспечение для ПК) |
осуществляется по документу «Измеритель электрического сопротивления «Микромилликилоомметр МИКО-2.3». Методика поверки. СКБ 125.00.00.000 МП».
Перечень основных средств поверки
| Наименование (тип) | Основные метрологические характеристики |
| Катушка сопротивления Р323 | 0,0001 Ом, КТ 0,05 |
| Катушка сопротивления Р310 | 0,00Юм, КТ 0,01 |
| Катушка сопротивления Р310 | 0,01 Ом, КТ 0,01 |
| Катушка сопротивления Р321 | 0,1 Ом, КТ 0,01 |
| Катушка сопротивления Р321 | 1,0 Ом КТ 0,01 |
| Катушка сопротивления Р321 | 10 Ом, КТ 0,01 |
| Катушка сопротивления Р321 | 100 Ом, КТ 0,01 |
| Катушка сопротивления Р331 | 1000 Ом, КТ 0,01 |
| Катушка сопротивления Р361 | 10000 Ом, КТ 0,02 |
| Магазин сопротивления Р4075 | от 0 до 1 МОм, КТ 0,02 |
| Калибратор температуры АМТЕК АТС-156В. | Диапазон температуры от минус 40 до 155° С, пределы допускаемой абсолютной погрешности ±0,1 °С |
| Термометр ЛТ-300 | Диапазон измерений температуры от минус 50 до плюс 300 °С, пределы допускаемой абсолютной погрешности измерений ±0,05 °С |
| Вольтметр В7-36 | Диапазон измерений от 0 до 1 В, пределы допускаемой основной относительной погрешности измерения напряжения переменного тока ±4 % |
Измерения при контроле электрооборудования выполнять по методике, изложенной в руководстве по эксплуатации СКБ 125.00.00.000РЭ».
Нормативные и технические документы, устанавливающие требования к измерителям электрического сопротивления МИКО-2.3
ГОСТ 52931-08 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 50648-94 Совместимость технических средств электромагнитная. Устойчивость к магнитному полю промышленной частоты. Технические требования и методы испытаний
ГОСТ Р 51317.3.2-2006. Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний
ГОСТ Р 51317.3.3-2008 Совместимость технических средств электромагнитная. Ограничение изменений напряжения, колебаний напряжения и фликера в низковольтных системах электроснабжения общего назначения. Технические средства с потребляемым током не более 16 А (в одной фазе), подключаемые к электрической сети при несоблюдении определенных условий подключения. Нормы и методы испытаний
ГОСТ Р 51350-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
ГОСТ Р 51522-99. Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний
ГОСТ Р 52319-2005. Безопасность электрического оборудования для измерения, управления и лабораторного применения
ГОСТ Р МЭК 60536-2-2001 Классификация электротехнического и электронного оборудования по способу защиты от поражения электрическим током.
ТУ 4221-125-41770454-2011 Измеритель электрического сопротивления Микромилликилоомметр МИКО-2.3. Технические условия.
Вне сферы государственного регулирования обеспечения единства измерений.
