Установки контрольно-измерительные для испытаний и прожига кабелей BPS 803-H, BPS 803-VLF, BPS 803-100, HPA 130, 51889-12

Назначение

Установки контрольно-измерительные для испытаний и прожига кабелей моделей ВР8 803-H, ВР8 803-VLF, ВР8 803-100, HPA 130 (далее - установки) предназначены для испытания электрической прочности и измерения тока утечки изоляции кабелей.

Описание

Основная область применения: проверка электрической прочности, измерение тока утечки и прожиг дефектов изоляции кабелей для их локализации акустическим, индуктивным или рефлексным методом.

Проверка изоляции на постоянном токе основана на измерении тока утечки изоляции при приложении напряжения постоянного тока. Проверка изоляции на переменном токе сводится к проверке отсутствия замыкания при приложении переменного тока.

При прожиге установки подают на кабель напряжения постоянного, переменного или импульсного тока силы и длительности, необходимых для прожига поврежденного участка в степени, достаточной для локации места повреждения акустическим, индуктивным или рефлексным импульсным методами.

Установки моделей ВР8 803-H, ВР8 803-VLF и ВР8 803-100 состоят из модуля прожига - управления ВР8 5000-d и модуля высоковольтного.

Включение и выключение, режим испытания или прожига, установка значений напряжений и выбор прожига постоянным или переменным током производится вручную через меню на дисплее ВР8 5000-d.

Величина напряжения и силы постоянного тока на испытываемом кабеле в режимах испытания и прожига измеряются цифровыми каналами измерений ВР8 5000-d с автоматическим выбором предела измерений.

Высокое напряжение постоянного тока для испытаний кабелей в установках ВР8 803-

H, ВР8 803-VLF и ВР8 803-100 получают с помощью отдельных повышающего трансформатора и выпрямителя. Величина напряжения устанавливается автотрансформатором, через который повышающий трансформатор подключен к сети.

В модулях высоковольтных установок ВР8 803-H, ВР8 803-VLF используются трансформатор высоковольтный HTR 55-2 и выпрямитель высоковольтный HGL 70, а в установке ВР8 803-100 - трансформатор высоковольтный ИОГ- 100 и выпрямитель высоковольтный HGL 130.

Установка ВР8 803-VLF представляет собой установку ВР8 803-H, дополненную генератором инфранизкой частоты VLF 54 (в Госреестре 29776-10) для испытания кабелей с изоляцией из сшитого полиэтилена.

Прожиг производится на переменном или постоянном токе.

Сила переменного тока прожига регулируется автотрансформатором, подключаемым к кабелю непосредственно или через понижающий трансформатор.

Напряжение прожига постоянным током получают с помощью повышающего трансформатора и выпрямителя. Диапазоны напряжений устанавливается переключением выводов первичной обмотки повышающего трансформатора, величина напряжения в диапазоне -автотрансформатором, через который первичная обмотка повышающего трансформатора подключена к сети переменного тока.

Установка HPA 130, предназначенная для высоковольтных испытаний изоляции кабеля, состоит из устройства управления HSG 10-1, высоковольтного трансформатора HTR 100 и высоковольтного выпрямителя HGL 130.

В установке HPA 130 напряжение постоянного тока для испытаний получают с помощью выпрямителя, питаемого повышающим трансформатором, подключенным к сети переменного тока через регулирующий автотрансформатор.

Установка управляется вручную. Режимы устанавливаются кнопками и высоковольтным поворотным переключателем, величины высокого напряжения и силы тока - регулировочным автотрансформатором.

Установка имеет аналоговые киловольтметр и миллиамперметр постоянного тока.

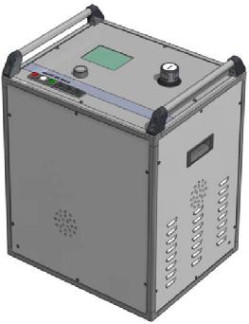

Установки моделей ВР8 803-H, ВР8 803-VLF и BPA 803-100 сконструированы для работы в составе монтируемой в автофургоне системы Classic. Установки состоят из блока прожига - управления и высоковольтного блока в металлических корпусах.

На лицевой стороне блока управления - прожига ВР8 5000-d установлены жидкокристаллический дисплей, поворотная ручка-кнопка управления режимом, поворотный регулятор напряжения, кнопки включения, готовности и отключения, предохранитель управляющего контура. Все разъёмы расположены в верхней части задней стенки.

Установка HPA 130 состоит из устройства управления HSG 10-1 и высоковольтного трансформатора HTR 100 с высоковольтным выпрямителем HGL 130 в отдельных металлических корпусах. Корпуса имеют ручки для переноски - у корпуса трансформатора - съёмные.

На лицевой стороне блока управления установлены стрелочные киловольтметр и миллиамперметр постоянного тока, индикатор переменного тока первичной цепи высоковольтного трансформатора, кнопки включения и отключения, поворотный переключатель выбора режима, ручка регулировочного автотрансформатора, автоматы защитного отключения, световые индикаторы режимов.

На задней стенке блока - высоковольтные и сетевой разъёмы, зажим заземления.

Питание всех установок - от сети переменного тока.

Рис 2 - Внешний вид установки HPA 130:

Несанкционированный доступ внутрь прибора предотвращается пломбированием винта крепления на передней стенке корпуса.

Программное обеспечение

Таблица 1 - Программное обеспечение

Программное обеспечение установлено во внутренней памяти вычислительного устройства и недоступно пользователю. Метрологические характеристики прибора нормированы с учётом влияния ПО.

При старте ПО распаковывается в оперативную память (RAM) прибора и при каждом включении прибора стартует из RAM.

Соответствие установленной в приборе версии ПО версии, указанной в руководстве по эксплуатации, производится после загрузки основного экрана последовательным переходом на страницы System > Information > SW. Версия выводится в окно экрана «сведения о системе».

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С», в соответствии с МИ 3286-2010.

Технические характеристики

Таблица 2 - Основные технические характеристики

Примечания:

е. м. р. - единица младшего разряда дисплея

U, I - измеряемые величины, соответственно, напряжения и силы тока UD, Id - верхняя граница диапазона измерения, соответственно, напряжения и силы тока.

Знак утверждения типа

Знак утверждения типа наносится наклейкой на лицевые панели блоков управления -прожига ВР8 5000-d установок ВР8 803-H, ВР8 803-VLF и BPA 803-100, лицевую панель устройства управления HSG 10-1 установки HPA 130 и на титульные листы руководств по эксплуатации типографским способом.

Комплектность

Установка, комплект кабелей, руководство по эксплуатации, методика поверки.

Опция: Приставка ударных импульсов (SZG).

Поверка

осуществляется по документу МП 51889-12 «Установки контрольно-измерительные для испытаний и прожига кабелей моделей ВР8 803-H, ВР8 803-VLF, ВР8 803-100, HPA 130. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.07. 2012 г.

Основные средства поверки: делитель напряжения ДН-100Э (напряжение постоянного тока от 1 до141 кВ, переменного от 1 до 100 кВ, погрешность коэф. деления ± 0,5 %), Вольтметр универсальный В7-78/1 (напряжение постоянного тока от 0 до1000 В, погрешность ± (45*10-6 U+10 е.м.р.), сила постоянного тока от 0 до 100 мА, погрешность от 0 до 10 мА ± (5*10-4 I+ 20 е.м.р.) от 10 до 100 мА, погрешность ± (5*10-4 I+ 5 е.м.р,), напряжение переменного тока от 0 до1000 В, погрешность ± (45*10-6 U+10 е.м.р.), Клещи -мультиметр CHAUVIN-ARNOUX F03, сила переменного тока от 0 до 600 А, погрешность ± (0,015 I +10 е.м.р.), где е.м.р. - единица младшего разряда дисплея, U и I -измеряемые значения, соответственно, напряжения и тока.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к установкам контрольно-измерительным для испытаний и прожига кабелей моделей ВР8 803-H, ВР8 803-VLF, ВР8 803-100, HPA 130

1.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2.    Техническая документация фирмы «SebaKMT», Германия.
