| Номер в госреестре | 51891-12 |
| Наименование СИ | Измерители тангенса угла диэлектрических потерь |
| Обозначение типа СИ | TD |
| Изготовитель | "b2 electronic GmbH", Австрия |
| Год регистрации | 2012 |
| Срок свидетельства | 05.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

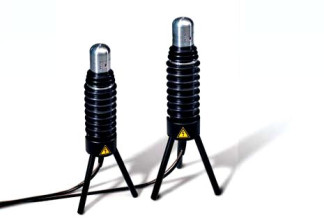

Измерители тангенса угла диэлектрических потерь серии TD (далее - измерители) предназначены для:
- измерения высокого напряжения специальной формы инфранизкой частоты и силы
тока;
- измерения тангенса угла диэлектрических потерь.
Измерители представляют собой цифровые измерительные приборы (ЦИП).
Область применения - диагностика состояния высоковольтной изоляции объектов электроэнергетики.
Измерители работают с применением внешнего источника испытательного напряжения. В качестве источника напряжения совместно с измерителями применяются установки измерительные высоковольтные серии HVA (HVA30, HVA60, HVA90 и т.д.), генерирующие напряжение специальной формы инфранизкой частоты.
Принцип действия измерителей основан на измерении напряжения на объекте, тока, протекающего через объект, и фазового угла между ними с последующей математической обработкой результатов измерений с помощью специализированного ПО, устанавливаемого на внешний персональный компьютер. Результаты измерений передаются в персональный компьютер через интерфейс связи Bluetooth.
Измерители выпускаются в следующих модификациях: TD30, TD60, TD90, TD94,
TD200.
Измерители идентичны по принципу действия и характеристикам и отличаются значением рабочего напряжения, габаритами и массой.
Измерители относятся к ремонтируемым и восстанавливаемым изделиям.
Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (TD Control Center) позволяет удаленно управлять приборами, выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Тип прибора | Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| TD30 | Встроен ное | Микропрограмма | 2.24.3 | - | - |
| TD60 | 2.24.3 | - | - | ||
| TD90 | 2.24.3 | - | - | ||
| TD94 | 2.24.3 | - | - | ||
| TD200 | 2.24.3 | - | - | ||
| TD30, TD60, TD90, TD94, TD200 | Внешнее | TD Control Center | 1.95 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение для модификации | ||||
| TD30 | TD60 | TD90 | TD94 | TD200 | |
| Диапазон измерений среднеквадратического значения напряжения переменного тока, кВ | 1 - 23 | 1 - 44 | 1 - 64 | 1 - 66 | 1 - 138 |
| Частота напряжения, Г ц | От 0,01 до 0,1 с шагом 0,01 Гц | ||||
| Пределы допускаемой основной относительной погрешности измерения напряжения, % | ± 1 | ||||
| Разрешение, кВ | 0,1 | ||||
| Диапазон измерений силы тока, потребляемого объектом испытаний, мА | 0 - 15 | 0 - 40 | 0 - 60 | 0 - 65 | 0 - 200 |
| Пределы допускаемой основной относительной погрешности измерения силы тока, % | ± 1 | ||||
| Разрешение, мкА | 1 | ||||
| Диапазон измерений тангенса угла диэлектрических потерь | 1х10-4 - 1 | ||||
| Пределы допускаемой основной абсолютной погрешности измерения тангенса угла диэлектрических потерь | ± 1 х 10-4 | ||||
| Характеристика | Значение для модификации | ||||
| TD30 | TD60 | TD90 TD94 TD200 | |||
| Разрешение | ± 1х10-5 | ||||
| Электрическое питание | Две батареи типа «С» нап | эяжением | 1,5 В | ||
| Габаритные размеры (длинахдиаметр), мм | 240x80 | 450x120 | 660x120 | 660x120 | 980x150 |
| Масса, кг | 3 | 5 | 11 | 11 | 18 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % | от - 5 до + 45 до 85 | ||||
Знак утверждения типа наносится методом наклейки на боковую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплект поставки
| Наименование | Количество | Примечание |
| Кабель высоковольтный | 1 | |
| Кейс для транспортировки | 1 | |
| Модуль Bluetooth для ПК | 1 | |
| Кабель заземления | 1 | |
| ПО «TD Control Center» | 1 | |
| Нетбук Dell | 1 | Опция |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП 51891-12 «Измерители тангенса угла диэлектрических потерь серии TD. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г.
Средства поверки: делитель напряжения ДН-100э (± 0,5 %); делитель напряжения ДН-200э (± 0,5 %); вольтметр универсальный В7-78/1 (± (0,0045Т0-2-Шзм. + 10 е.м.р.)); блок поверки из комплекта измерителя параметров изоляции «Тангенс-2000» (± (5-10-5 + 0,003D).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к измерителям тангенса угла диэлектрических потерь серии TD
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. Техническая документация фирмы «b2 electronic GmbH», Австрия.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
