| Номер в госреестре | 51892-12 |
| Наименование СИ | Установки измерительные высоковольтные |
| Обозначение типа СИ | HVA |
| Изготовитель | "b2 electronic GmbH", Австрия |
| Год регистрации | 2012 |
| Срок свидетельства | 30.11.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Установки измерительные высоковольтные серии HVA Назначение средства измерений
Установки измерительные высоковольтные серии HVA (далее - установки) предназначены для
- формирования и измерения высокого напряжения специальной формы инфранизкой частоты;
- формирования и измерения высокого напряжения постоянного тока;
- измерения тангенса угла диэлектрических потерь (модификации с индексом TD).
Принцип действия установок основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.
На выходе установки может быть установлено напряжение постоянного тока обеих полярностей, симметричное высоковольтное синусоидальное напряжение или импульсы прямоугольной формы. При этом у формируемых инфранизкочастотных напряжений длительность положительного и отрицательного полупериода одинакова, амплитуды полуволн равны и не зависят от емкости нагрузки. Частота формируемого напряжения определяется частотой коммутации.
Установки могут работать как в ручном, так и в автоматическом режимах работы.
Область применения установок: испытания прочности и разрушающий пробой изоляции кабелей, проверка электрической прочности и определение дефектов изоляции в силовых кабелях с изоляцией из сшитого полиэтилена, других изолированных электрических цепях, а также объектах, имеющих значительную электрическую емкость изоляции.
Установки выпускаются в следующих модификациях: HVA28, HVA28TD, HVA30, HVA30-5, HVA34, HVA54/80, HVA60, HVA60TD, HVA90, HVA94, HVA120, HVA200.
Установки идентичны по принципу действия и отличаются значением выходного испытательного напряжения и емкостью нагрузки. Цифры в номере модели соответствуют максимальному значению выходного напряжения в киловольтах.
Опционально установки могут оснащаться внешними модулями измерения тангенса угла диэлектрических потерь серии TD и модулями измерения частичных разрядов серий PD и PD/TD. Установки модификаций HVA28TD, HVA60TD имеют встроенную функцию измерения тангенса угла диэлектрических потерь.
Установки оснащены памятью для хранения результатов измерений и интерфейсами связи с персональным компьютером типа USB, RS-232 и Bluetooth.
В основе конструкции установок лежит сухая высоковольтная система генерации высокого напряжения на элементах силовой электроники, без использования масляных трансформаторов.
Основные узлы установок: высоковольтный блок, ограничительный и разрядный резисторы, микропроцессор, АЦП, ЦАП, цветной ЖК-дисплей, кнопки управления.

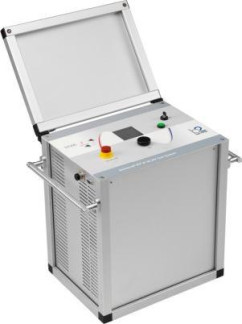

Установки выполнены в пластиковых (HVA28, HVA28TD) или металлических корпусах (остальные модели) На верхней панели расположены органы управления, закрывающиеся откидывающейся крышкой, на боковых - высоковольтный выход, разъем сети питания, вентиляторы обдува, клеммы заземления. По бокам корпуса размещены ручки для переноски.
Установки относятся к ремонтируемым и восстанавливаемым изделиям.
II
HVA200
Установки имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом. Оно реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Внешнее ПО (HVA Control Center) позволяет удаленно управлять приборами, выполнять загрузку данных на ПК, просмотр, анализ и печать полученных результатов. ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
| Тип прибора | Наиме нование ПО | Идентификационное наименование ПО | Номер версии (иденти-фика-ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| HVA28 | 1.23.1 | - | - | ||
| HVA28TD | 1.23.1 | - | - | ||
| HVA30 | 3.05.3 | - | - | ||
| HVA30-5 | 3.01.3 | - | - | ||
| HVA34 | 3.05.3 | - | - | ||
| HVA54/80 | Встро | Микропрограмма | 1.10.3 | - | - |
| HVA60 | енное | 3.01.3 | - | - | |
| HVA60TD | 3.10.3 | ||||
| HVA90 | 2.10.3 | - | - | ||
| HVA94 | 2.20.3 | - | - | ||
| HVA120 | 3.01.3 | - | - | ||
| HVA200 | 1.10.3 | - | - |
| Тип прибора | Наиме нование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| HVA28, HVA28TD, HVA30, HVA30-5, HVA34, HVA54/80, HVA60, HVA60TD, HVA90, HVA94, HVA120, HVA200 | Внешнее | HVA Control Center | 2.30 | - | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «А» в соответствии с МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики
| Характеристика | Значение для модификации | |||||||||||
| HVA28 | HVA28TD | HVA30 | HVA30-5 | HVA34 | HVA54/80 | HVA60 | HVA60TD | HVA90 | HVA94 | HVA120 | HVA200 | |
| Диапазон установки/ измерений - амплитудного значения напряжения переменного тока, кВ; - среднеквадратического значения напряжения переменного тока, кВ; - напряжения постоянного тока, кВ; - амплитуды импульсов прямоугольной формы, кВ | 0 - 28 0 - 20 0 - 28 0 - 28 | 0 - 33 0 - 23 0 - 30 0 - 30 | 0 - 34 0 - 24 0 - 34 0 - 34 | 0 - 54 0 - 38 0 - 80 0 - 54 | 0 - 62 0 - 44 0 - 60 0 - 60 | 0 - 90 0 - 64 0 - 90 0 - 90 | 0 - 94 0 - 66 0 - 90 0 - 90 | 0 - 120 0 - 85 0 - 120 0 - 120 | 0 - 200 0 - 138 0 - 200 0 - 200 | |||
| Частота выходного напряжения, Гц | От 0,01 до 0,1 с шагом 0,01 Гц | |||||||||||
| Пределы допускаемой основной приведенной погрешности измерения напряжения*, % | ± 1 | |||||||||||
| Диапазон измерений силы тока, потребляемого объектом испытаний, мА | 0 - 20 | 0 - 15 | 0 - 85 | 0 - 15 | 0 - 65 | 0 - 40 | 0 - 60 | 0 - 65 | 0 - 60 | 0 - 200 | ||
| Пределы допускаемой основной приведенной погрешности измерения силы тока*, % | ± 1 | |||||||||||
| Диапазон измерений тангенса угла диэлектрических потерь | 1х10-4 - 1 | 1 х10-4 - 1 | ||||||||||
| Характеристика | Значение для модификации | |||||||||||
| HVA28 | HVA28TD | HVA30 | HVA30-5 | HVA34 | HVA54/80 | HVA60 | HVA60TD | HVA90 | HVA94 | HVA120 | HVA200 | |
| Пределы допускаемой основной абсолютной погрешности измерения тангенса угла диэлектрических потерь | ± 1х10-4 | ± 1х10-4 | ||||||||||
| Номинальное напряжение сети питания, В | 100 - 240 | 110 - 240 | 210 -240 | 110 - 240 | 210 - 240 | 380 (3 фазн.) | ||||||
| Номинальная частота напряжения сети питания, Гц | 50/60 | 48 - 62 | ||||||||||
| Габаритные размеры (длинахширинахвысота), мм | 430x240x340 | 430x250 х360 | 450x340 х520 | 430х250 х360 | 650х445 х610 | 450х340х520 | 545х445 х610 | 650х445 х610 | 790х445 х740 | 4000х800 х2500 | ||
| Масса, кг | 14 | 19,5 | 45 | 19,5 | 127 | 57 | 127 | 128 | 181 | 850 | ||
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % | от - 5 до + 45 до 85 | |||||||||||
Примечание: * - при определении приведенной погрешности за нормирующее значение принимается верхнее значение диапазона измерений.
Знак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплект поставки
| Наименование | Количество | Примечание |
| Кабель высоковольтный | 1 | |
| Кабель питания | 1 | |
| Кабель заземления | 1 | |
| Сумка | 1 | |
| Flash-накопитель USB | 1 | Опция |
| Руководство по эксплуатации | 1 | |
| Методика поверки | 1 |
осуществляется по документу МП 51892-12 «Установки измерительные высоковольтные серии HVA. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в сентябре 2012 г. Средства поверки: делитель напряжения ДН-100э (± 0,5 %); делитель напряжения ДН-200э (± 0,5 %); вольтметр универсальный В7-78/1 (± (0,0045 •Ю^Шзм. + 10 е.м.р.)); блок поверки из комплекта измерителя параметров изоляции «Тангенс-2000» (± (5-10-5 + 0,003D).
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы, устанавливающие требования к установкам измерительным высоковольтным серии HVA
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. Техническая документация фирмы «b2 electronic GmbH», Австрия.
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
