Установки теплометрические УТМ-1, 51893-12

51893-12
Установки теплометрические ┌УТМ-1√ (далее установки) предназначены для поверки (калибровки) средств измерений поверхностной плотности теплового потока методом непосредственного сличения.
Карточка СИ
Номер в госреестре 51893-12
Наименование СИ Установки теплометрические
Обозначение типа СИ УТМ-1
Изготовитель АО "НПП "Эталон", г.Омск
Год регистрации 2012
Срок свидетельства 05.10.2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Установки теплометрические «УТМ-1» (далее установки) предназначены для поверки (калибровки) средств измерений поверхностной плотности теплового потока методом непосредственного сличения.

Описание

Принцип действия установок заключается в создании стационарного и однородного теплового потока заданной плотности в рабочих зонах теплометрического блока. Рабочие зоны, предназначены для размещения поверяемых (калибруемых) датчиков теплового потока. Они расположены на тепловоспринимающей и теплоотдающей поверхностях нагревателя и холодильника теплометрической камеры. Стационарность теплового потока достигается поддержанием постоянного значения разности температур между их поверхностями. Однородность теплового потока в рабочих зонах достигается за счет высокой теплопроводности материалов, используемых для изготовления нагревателя и холодильника.

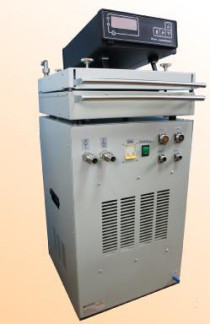

Общий вид установок теплометрических «УТМ-1» представлен на рисунке 1.

Установки состоят из теплометрического блока; блока охлаждения; блока управления.

Теплометрический блок содержит нагреватель с теплоотдающей поверхностью, холодильник с тепловоспринимающей поверхностью и расположенной между ними теплометрической камерой, заполненной песком. В центре рабочей зоны (100 мм) холодильника размещают контрольный датчик теплового потока. С помощью контрольного датчика определяют значение достигнутой плотности теплового потока и его отклонение от заданного. Тело холодильника и нагревателя представляют собой плоские диски. Холодильник содержит каналы для протекания охлаждающей жидкости, а нагреватель - нагревательный элемент и первый («горячий») спай дифференциального термоэлектрического датчика температуры.

Блок охлаждения состоит из резервуара с охлаждающей жидкостью, электронасоса, радиатора охлаждения и вентилятора. Электронасос обеспечивает циркуляцию охлаждающей жидкости в холодильнике теплометрического блока. В резервуар помещены также термопреобразователь сопротивления и второй (“холодный”) спай дифференциального термоэлектрического датчика температуры.

Блок управления по сигналу дифференциального термоэлектрического датчика температуры поддерживает заданное значение разности температур между нагревателем и холодильником, управляя подводимой к нагревателю мощностью. Значение этой разности отображается на индикаторе блока управления. Кроме этого на индикаторе отображается значение температуры охлаждающей жидкости.

Программное обеспечение

Блок управления, входящий в состав установок, содержит встроенное программное обеспечение, размещённое в памяти программ микроконтроллера. Программное обеспечение участвует в выполнении функций поддержания заданной разности температур в рабочих зонах теплометрического блока, индикацию значений температуры охлаждающей жидкости, а также обеспечивает интерфейс пользователя.

Таблица 1

Наименование

программного

обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора

ПО «БУ-8»

МКСН.643.02566 540.00018 ПО

v 2.1

ac4583300ebe2a4ef705b

1b551168984

MD5

(RFC1321)

Встроенное программное обеспечение после занесения в память микроконтроллера на предприятии - изготовителе недоступно для считывания и модификации. Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений - «А» по МИ 3286-2010

Место пломбирования расположено на задней панели блока управления (рисунок 2). Это место одновременно является местом нанесения поверительного клейма.

Технические характеристики

Диапазон задаваемой поверхностной плотности теплового потока в теплометрической камере, Вт/м2..............................................

от 10 до 2000 50

Номинальное значение коэффициента преобразования контрольного датчика теплового потока, Вт/м2-мВ, не более...............................

Допускаемые границы погрешности определения действительного значения коэффициента преобразования контрольного датчика теплового потока при доверительной вероятности 0,95, % не более

Нестабильность поддержания заданной плотности теплового потока в установившемся режиме, в мин. %, не более.......................

Неоднородность плотности теплового потока на поверхностях рабочих зон нагревателя и холодильника, %, не более:

-    для диаметра рабочей зоны 100 мм......................

± 2 ± 3

от 20 до 30 от 25 до 220

198...242

49...51 1500

300

30

360 х 250 х 110 500 х 400 х 132 402 х 402 х 630

3,2

40

25

4000

8

20 ± 5

-    для диаметра рабочей зоны 280 мм.......................

Диапазон температуры на поверхностях рабочих зон, °С

-    холодильника.................................................

-    нагревателя....................................................

Напряжение питающей сети, В..................................

Частота питающей сети, Гц.......................................

Потребляемая мощность установки, В-А, не более.........

Размеры теплометрической камеры, мм,

-    диаметр.........................................................

-    высота..........................................................

Габаритные размеры, мм, не более:

-    блок управления.............................................

-    теплометрический блок....................................

-    блок охлаждения.............................................

Масса, кг, не более:

-    блок управления.............................................

-    теплометрический блок....................................

-    блок охлаждения.............................................

Средняя наработка на отказ, ч., не менее......................

Средний срок службы, лет, не менее...........................

Рабочие условия эксплуатации:

диапазон температур окружающей среды, °С...............

Знак утверждения типа

Знак утверждения типа наносится способом лазерной гравировки на табличку теплометрического блока и методом печати на титульный лист руководства по эксплуатации ДДТТТ 2.829.000 РЭ.

Комплектность

Наименование

Обозначение

Кол.

Примечание

1 Блок теплометрический

ДДТТТ5.869.002

1

2 Блок охлаждения

ДДТТТ5.883.007

1

3 Блок управления

МКСН.405544.009

1

4 Контрольный датчик теплового потока

ДТП0924-Э-Д-27-0

1

5 Кабель ХТ1

ДДТТТ6.644.004

1

6 Кабель ХТ3, ХТ4

ДДШ6.644.022

7 Кабель ХТ5

ДДТТТ6.644.076

1

8 Кабель ХТ2

МКСН.434641. 022

1

9 Г ибкий шланг

-

10 Эксикатор для песка

ГОСТ 25336-82

1

11 Песок кварцевый

ГОСТ 8736-93

дм3

12 Приспособление № 1 для выравнивания песка

МКСН.301251.018

1

13 Комплект для поверки:

-    преобразователь термоэлектрический

-    приспособление № 2 для крепления преобразователя термоэлектрического

-    вспомогательный датчик теплового потока

ТХК 9608-30

МКСН.301411.012 ДТП0924-Э-Д-27-0

1

1

1

14 Руководство по эксплуатации

ДДТТТ2.829.000 РЭ

1

15 Методика поверки

003-30007-2012

1

Поверка

установок теплометрических «УТМ-1» проводится в соответствии с документом 003-300072012 «Установка теплометрическая «УТМ-1». Методика поверки», утвержденным ГЦИ СИ «СНИИМ» в июле 2012 г.

Основное поверочное оборудование:

-    Государственный первичный эталон единицы поверхностной плотности теплового потока ГЭТ 172-2008;

-    Измеритель универсальный прецизионный В7-99.

Сведения о методах измерений

Описание

Нормативные и технические документы устанавливающие требования к установкам теплометрическим «УТМ-1»

Установка теплометрическая «УТМ-1». Технические условия ТУ 4381-006-025665402012.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям.

51893-12
Номер в ГРСИ РФ:
51893-12
Производитель / заявитель:
АО "НПП "Эталон", г.Омск
Год регистрации:
2012
Cрок действия реестра:
05.10.2022
