Анализаторы вибрации ViAna-4, 51899-12

Анализаторы вибрации ┌ViAna-4√ (далее - анализаторы) предназначены для измерения параметров вибрации (виброускорения, виброскорости и виброперемещения), спектрального анализа, а также хранения информации о вибрационном состоянии оборудования.

Документы

Описание типа

Карточка СИ

Номер в госреестре	51899-12
Наименование СИ	Анализаторы вибрации
Обозначение типа СИ	ViAna-4
Изготовитель	ООО ПВФ "Вибро-Центр", г.Пермь
Год регистрации	2012
Срок свидетельства	30.11.2017
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Анализаторы вибрации «ViAna-4» (далее - анализаторы) предназначены для измерения параметров вибрации (виброускорения, виброскорости и виброперемещения), спектрального анализа, а также хранения информации о вибрационном состоянии оборудования.

Описание

Принцип действия анализатора основан на преобразовании вибрации контролируемого агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.

Анализатор имеет четыре измерительных канала для работы с вибропреобразователями пьезоэлектрическими с предусилителями ВК-310 и беспроводный интерфейс, осуществляющий связь с вибропреобразователями VS-3-R.

Анализатор осуществляет интегрирование (однократное и двукратное) и быстрое преобразование Фурье (БПФ), а также имеет возможность при помощи токового преобразователя проводить диагностику отгоревших стержней. Анализатор снабжен дисплеем, сенсорной панелью и интерфейсом связи. Питание осуществляется от двух аккумуляторов.

Вибропреобразователи пьезоэлектрические с предусилителями серии ВК-310 (далее ВК-310) представляют собой преобразователи инерционного типа и используют прямой пьезоэлектрический эффект, т.е. электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.

Вибропреобразователи VS-3-R (далее VS-3-R) представляют собой кварцевые акселерометры с встроенной электроникой и антенной для беспроводной связи.

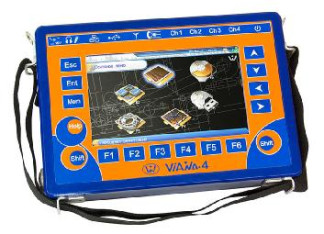

Внешний вид блока анализатора приведен на рисунке 1, вибропреобразователя серии ВК-310 на рисунке 2, вибропреобразователя VS-3-R на рисунке 3.

Рисунок 3 - Внешний вид VS-3-R

Программное обеспечение (ПО)

Встроенное ПО (Микропрограмма) реализовано аппаратно и не является метрологически значимым. Метрологические характеристики нормированы, влияние ПО на них не оказывает.

Встроенное ПО управляет настройками интерфейса анализатора и предназначено исключительно для удобства работы с анализатором.

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
Встроенное (микропрограмма)	ViAna 4.bin	1.01	46200ЕА9	CRC-32

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по МИ 3286-2010 уровню «С».

Технические характеристики

Диапазоны измерений виброускорения (пик), м/с2: с ВК-310 с VS-3-R	от 1 до 100 от 1 до 100
Диапазон измерения виброскорости (СКЗ), мм/с: с ВК-310	от 1 до 100
с VS-3-R	от 1 до 100
Диапазон измерения виброперемещения (размах), мкм: с ВК-310	от 5 до 500
с VS-3-R	от 50 до 500
Диапазон частот, Гц: с ВК-310	от 5 до 1500
с VS-3-R	от 10 до 1500
Расширенная неопределенность при измерении виброускорения на базовой частоте 79,6 Гц в диапазонах измерения при коэффициенте охвата к=2 и доверительной вероятности 0,95, %: от 1 до 5 м/с2	±10
св. 5 до 100 м/с2	±5

Расширенная неопределенность при измерении виброскорости на базовой частоте 79,6 Гц в диапазонах измерения при коэффициенте охвата к=2 и доверительной вероятности 0,95, %: от 1 до 5 мм/с св. 5 до 100 мм/с	±10 ±5
Расширенная неопределенность при измерении виброперемещения на базовой частоте 79,6 Гц при коэффициенте охвата к=2 и доверительной вероятности 0,95, %	±10
Расширенная неопределенность при измерении характеристик вибрации в диапазонах частот с ВК-310, %: от 5 до 20 Гц и св. 640 до 1500 Гц св. 20 до 640 Гц	10; -20 ±10
Расширенная неопределенность при измерении характеристик вибрации в диапазонах частот с VS-3-R, %	10;-20
Условия эксплуатации:
о/-ч диапазон температур, С	от 0 до 50
Габаритные размеры, мм: блок анализатора (высота х длина х ширина) вибропреобразователь серии ВК-310 (диаметр х высота) вибропреобразователь VS-3-R	250 х 174 х 35 040 х 47 (028 х 45) 086 х 165
Масса, кг: блок анализатора вибропреобразователя серии ВК-310 вибропреобразователь VS-3-R	4.0 0,2 (0,05) 1.0

Знак утверждения типа

Знак утверждения типа наносится на корпус блока анализатора методом наклейки и на титульный лист паспорта методом печати или наклейки.

Комплектность

Анализатор вибрации «ViAna-4» 1 шт.

вибропреобразователь ВК-310 с магнитным креплением не более 4 шт.

вибропреобразователь VS-3-R не более 10 шт.

соединительный кабель TNS-TNS для ВК-310, 3 м 4 шт.

Комплект дополнительных принадлежностей 1 компл.

CD-диск с программным обеспечением 1 шт.

Кейс для переноски 1 шт.

Руководство по эксплуатации 1 экз.

Паспорт 1 экз.

Методика поверки 1 экз.

Поверка

осуществляется по документу «Анализатор вибрации «ViAna-4»». Методика поверки» МП 4277-067-12025123-2011, утвержденному ГЦИ СИ ФГУП «ВНИИМС» 24.10.2012.

Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 207090.
