Система технического диагностирования главных циркуляционных насосов СТД ГЦНА-1391, 51902-12

51902-12
Система технического диагностирования главных циркуляционных насосов СТД ГЦНА-1391 (далее СТД ГЦНА) предназначена для измерения параметров абсолютной вибрации, относительного зазора и частоты вращения ротора с целью определения технического состояния главных циркуляционных насосов (ГЦН) реакторной установки блока 1 Нововоронежской АЭС-2.
Документы
Карточка СИ
Номер в госреестре 51902-12
Наименование СИ Система технического диагностирования главных циркуляционных насосов
Обозначение типа СИ СТД ГЦНА-1391
Изготовитель ОАО "ЦКБ машиностроения" (ЦКБМ), г.С.-Петербург
Год регистрации 2012
МПИ (интервал между поверками) 3 года
Описание типа скачать

Назначение

Система технического диагностирования главных циркуляционных насосов СТД ГЦНА-1391 (далее СТД ГЦНА) предназначена для измерения параметров абсолютной вибрации, относительного зазора и частоты вращения ротора с целью определения технического состояния главных циркуляционных насосов (ГЦН) реакторной установки блока 1 Нововоронежской АЭС-2.

Описание

СТД ГЦНА выполняет следующие функции:

-    измерение параметров вибрации ГЦН и формирование сигнализации при превышении предупредительных и аварийных уровней и передачу сигнала о превышении на блочный щит управления;

-    измерение относительного зазора ротора насоса в режимах измерения смещения ротора и виброперемещения ротора;

-    вычисление зазора в нижнем радиальном подшипнике;

-    контроль технического состояния аппаратной части системы;

-    совместную автоматизированную обработку данных вибрационного контроля ГЦН;

-    представление информации о текущем техническом состоянии ГЦН оперативному и техническому персоналу энергоблока;

-    ведение архива данных по вибрационным параметрам;

-    обеспечение работы удаленного рабочего места.

СТД ГЦНА имеет модульную конструкцию, интегрированную в единый комплекс. В состав СТД ГЦНА входят акселерометры типа 8324, акселерометры типа AS063, преобразователи вихретоковые типа SD-052 с кабелями и устройствами согласования и устройство информационно-измерительное системы контроля вибраций (далее УИИ СКВ). Основой УИИ СКВ являются: монитор механических колебаний 2520, компьютер промышленного исполнения и программное обеспечение СТД ГЦНА.

В мониторе механических колебаний 2520 размещены:

а)    измерительные модули, осуществляющие аналого-цифровые преобразования сигналов первичных измерительных преобразователей (акселерометров, преобразователей вихретоковых);

б)    вычислительные модули, осуществляющие обработку результатов измерений, вычисление спектральных характеристик контролируемых процессов, управление и контроль монитора механических колебаний 2520;

в)    вспомогательные модули: генератор напряжения различной формы, модули выборки, памяти, интерфейсные модули.

К измерительным модулям монитора 2520 относятся:

-    модуль тахометрических сигналов 3013 предназначен для измерения числа оборотов по сигналам тахометрических датчиков;

-    модуль мониторинга сигналов переменного/постоянного тока 3031, поступающих от акселерометров, токовихревых преобразователей перемещения и других датчиков переменных процессов.

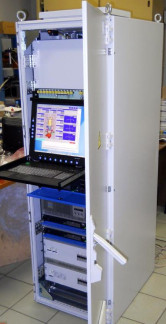

Внешний вид СТД ГЦНА изображен на рисунке 1.

Программное обеспечение

Программное обеспечение предназначено для управления аппаратурой, а также производит сбор, обработку и сохранение результатов измерений.

Имя файла

Контрольная сумма

Алгоритм расчёта контрольной суммы

recv CVM

b194de47ac7a8f2e6f4f4597324dac93

md5

VM Conf

5f649439f946962fd1be7c7ba384957b

md5

display

65ee4576722c2f35a2d7e82f77a98e93

md5

Уровень защиты встроенного ПО - “С”.

Технические характеристики

Метрологические свойства СТД ГЦНА определяются метрологическими характеристиками измерительных модулей, входящих в состав монитора механических колебаний 2520, и метрологическими характеристиками первичных измерительных преобразователей.

Каналы измерения абсолютной вибрации:

а) количество каналов, шт.

28

б) диапазон измерения виброскорости, мм/с

от 0,5 до 50

в) частотный диапазон, Г ц

от 10 до 1000

г) пределы допускаемой абсолютной погрешности измерения виброскорости, мм/с

±(0,1+0,1^изм), где: V^M - измеренное значение виброскорости, мм/с

д) неравномерность АЧХ

в соотв. с ГОСТ ИСО 2954-97, (±10 % в диапазоне частот от 20 до 800 Гц; +10 % и минус 20 % на частотах 10 и 1000 Гц)

Каналы измерения относительного зазора:

а) количество датчиков, шт.

16

б) диапазон измерения смещения, мм

от минус 1,0 до 1,0

в) пределы допускаемой основной абсолютной погрешности измерения смещения, мм

±(0,02+0,05-Хизм), где: ХИЗМ - измеренное значение смещения, мм

г) диапазон измерения размаха виброперемещения, мм

от 0,05 до 0,35

д) пределы допускаемой основной абсолютной погрешности измерения размаха виброперемещения, мм

±(0,02+0,07-8изм),

где: 8ИЗМ - измеренное значение

виброперемещения, мм

е) частотный диапазон, Г ц

от 10 до 200

Каналы измерения частоты вращения:

а) количество каналов, шт.

4

б) диапазон измерения частоты вращения, об/мин

от 20 до 1200

в) пределы допускаемой основной приведенной погрешности измерения частоты вращения, %

±5

Питание:

-    напряжение переменного тока, В    220 ± 22

-    частота, Гц    50 ± 2 Потребляемая мощность, В А, не более    500 Условия эксплуатации:

-    температура окружающего воздуха, °С    10 - 40

-    влажность при температуре 25 °С, %, не более    80

Знак утверждения типа

наносится на Руководство по эксплуатации типографским методом и на шильдик УИИ СКВ методом гравировки.

Комплектность

Наименование, тип

Кол-во

Устройство информационно-измерительное системы контроля вибраций УИИ СКВ

1 шт.

Первичные измерительные преобразователи:

1 компл.

Акселерометры 8324

* шт.

Акселерометры AS063

* шт.

Преобразователи вихретоковые SD-052/0D-054

* шт.

ЗИП*

1 компл.

Руководство по эксплуатации СТД ГЦН

1 экз.

Формуляр СТД ГЦН

1 экз.

Комплект эксплуатационных документов на УИИ СКВ

1 компл.

Методика поверки

1 экз.

* В соответствии со спецификацией покупных изделий.

Поверка

осуществляется в соответствии с методикой поверки 1714-20-0001 МП «Система технического диагностирования главных циркуляционных насосов СТД ГЦНА-1391. Методика поверки», утвержденной ГЦИ СИ ФБУ «Тест-С.-Петербург» 25 октября 2012 г.

Перечень основных средств поверки:

-    генератор сигналов произвольной формы 33220А, Рсинус=1Т0-3 - 20Т06 Гц; ивых=±10 ВПИК; ПГ=1 %+2 мВ;

-    калибратор акселерометров портативный 28959, 0,98 - 98 м/с2, 3 - 10000 Гц, ПГ ±2 %, неравномерность АЧХ 10 Гц - 2 кГц - 0,3 дБ, неравномерность АЧХ

3 Гц - 10 кГц - 1 дБ;

-    устройство для калибровки преобразователей перемещения вихретоковых ТК З-2, 0 - 25 мм, ПГ ±0,5 %, 0 - 254 мкм, ПГ ±5 %;

-    мультиметр Agilent 34401A, U==0,1 - 1000 В; U»=0,1 - 750 В, F=3 - 300000 Гц.

Сведения о методах измерений

Методы измерений изложены в Руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к системе технического диагностирования главных циркуляционных насосов СТД ГЦНА-1391

1.    МИ 2070-90 «ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3-10-1 - 2-104 Гц».

2.    ГОСТ ИСО 2954-97 «Вибрация машин с возвратно-поступательным и вращательным движением. Требования к средствам измерений».

3.    Техническая документация изготовителя СТД ГЦНА и фирмы «Bruel & Kjaer».

Рекомендации к применению

-    выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
