| Номер в госреестре | 51910-12 |
| Наименование СИ | Преобразователи наведенных токов многоканальные измерительные |
| Обозначение типа СИ | ПНТ-8 |
| Изготовитель | ЗАО "НПП "ЭРА", г.Истра |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Преобразователи наведенных токов многоканальные измерительные ПНТ-8 (далее по тексту - преобразователи) предназначены для измерения амплитудно-временных зависимостей однократных импульсных и периодических электрических токов, наведённых в опасных цепях изделий, с передачей информации по волоконно-оптическим линиям связи, последующего их преобразования в сигналы, доступные для осциллографической регистрации.
Принцип действия преобразователей основан на непосредственном аналоговом преобразовании электрического тока в оптическое излучение с помощью светодиодов, передаче сигнала по оптическому волокну, обратном преобразовании оптического излучения в электрический сигнал, для регистрации его цифровым осциллографом.
В состав преобразователей входят:
- восемь датчиков тока;
- четырехканальный блок измерительный;
- оптические линии связи;
- соединительные кабели.
Преобразователи предназначены для эксплуатации в лабораторных условиях совместно с четырехканальным цифровым осциллографом, имеющим функцию усреднения сигналов.

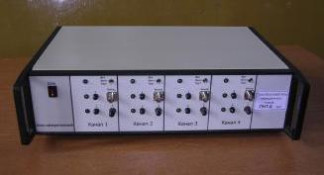

Блок измерительный состоит из четырех идентичных каналов. На передней панели установлен выключатель питания с индикацией. На задней панели расположены: разъем сетевого питания, сетевой предохранитель и клемма заземления.
Все восемь датчиков тока идентичны за исключением типа входного электрического разъема. В датчике тока ДТ №1 установлен разъем типа 2РМ15Б, в датчиках тока ДТ №2... №8 установлены разъемы типа РС4Э.
Схемы маркировки и пломбировки преобразователей представлены на рисунках 1 - 4.
Место пломбирования
Место нанесения маркировки
отсутствует.
Таблица 1_
| Наименование характеристики | Значение характеристики |
| Диапазон измеряемых значений силы тока, А - одиночный импульс (длительность до 1 мс) - периодические сигналы | ±(0,005 - 2,0) ±(0,001 - 0,7) |
| Коэффициент преобразования, В/А | 0,3 - 0,9 |
| Диапазон рабочих частот не менее, Г ц | 10 -30х106 |
| Время нарастания переходной характеристики между уровнями 0,1 - 0,9 от установившегося значения, нс, не более | 20 |
| Предел допускаемой погрешности измерений коэффициента преобразования, % | 20 |
| Габаритные размеры основных составных частей (Д*Ш*В), мм, не более - датчик тока - блок измерительный - катушки для оптоволоконных линий | 77x72x25 490x360x135 250x185x310 |
| Масса основных составных частей, кг, не более - датчик тока - блок измерительный - катушка с тремя оптоволоконными линиями по 50 м - жгут из трех оптоволоконных линий длиной 10 м | 0,3 7,6 2,4 0,3 |
| Потребляемая мощность, ВА, не более | 12 |
| Входное сопротивление датчика тока, Ом | 1,0 ± 5% |
| Входная индуктивность датчика тока, мкГ н | < 6,5 |
| Выходное сопротивление измерительного блока, Ом | 50 |
| Выходное напряжение измерительного блока на сопротивлении нагрузки в 50 Ом, В, не более | ± 3,0 |
| Электропитание осуществляется от сети переменного тока с напряжением, В частотой, Г ц | 220 ± 22 50 ± 1 |
| Условия эксплуатации: температура воздуха, °С относительная влажность воздуха при температуре 20°С, %, не более атмосферное давление, кПа | 18 - 30 80 100 ± 5 |
| Примечание - коэффициент преобразования каждого датчика тока определяют по результатам испытаний | |
наносится на титульный лист руководства по эксплуатации печатным методом и на корпус блока измерительного методом наклеивания.
Перечень основного и дополнительного оборудования приведен в таблице 2. Таблица 2_
| Наименование | Количество, шт |
| Датчики тока «ДТ1» ... «ДТ8» | 8 |
| Блок измерительный | 1 |
| Кабель радиочастотный соединительный длиной 1м | 4 |
| Тройник коаксиальный | 4 |
| Наименование | Количество, шт |
| Нагрузка коаксиальная «50 Q» | 4 |
| Оптоволоконная линия «ОЛ10-1-1» ... «ОЛ10-8-3» длиной 10м | 24 |
| Оптоволоконная линия «ОЛ50-1-1» ... «ОЛ50-4-3» длиной 50м | 12 |
| Катушка для оптоволоконных линий длиной 50м | 4 |
| Соединители оптоволоконных линий | 12 |
| Кабель питания измерительного блока | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| Методика поверки | 1 |
осуществляется по документу: «Преобразователи наведенных токов многоканальные измерительные ПНТ-8. Методика поверки МП04/20/12», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 07 сентября 2012 г.
Основные средства поверки:
1. Генератор испытательных импульсов И1-11.
Основные метрологические характеристики:
- длительность фронта импульсов не более 10 нс;
- длительность импульсов не менее 80 нс;
- амплитуда выходных импульсов на нагрузке 50 Ом не менее 65 В;
- погрешности установки амплитуды импульсов не более 5%;
- выходное сопротивление: 50 Ом.
2. Генератор сигналов низкой частоты Г3-112/1.
Основные метрологические характеристики:
- диапазон выходных частот: 10 Гц-10 МГц;
- амплитуда выходных сигналов: 0,01-1В;
- погрешности установки амплитуды сигналов не более 5%;
- погрешности установки частоты сигналов не более 0,5%;
- выходное сопротивление: 50 Ом.
3. Генератор сигналов высокоточный Г4-107.
Основные метрологические характеристики:
- диапазон выходных частот : 12,5 МГц-400 МГц;
- амплитуда выходных сигналов: 0,01-1 В;
- погрешности установки амплитуды сигналов не более 5%;
- погрешности установки частоты сигналов не более 0,5%;
- выходное сопротивление: 50 Ом.
4. Генератор сигналов низкой частоты Г5-75.
Основные метрологические характеристики:
- длительность фронта импульсов не более 10 нс;
- длительность импульсов не менее 50 нс;
- амплитуда выходных импульсов на нагрузке 50 Ом не менее 10 В;
- погрешности установки амплитуды импульсов не более 10 мВ;
- выходное сопротивление: 50 Ом.
5. Генератор сигналов произвольной формы 33220A, Agilent Technologies.
Основные метрологические характеристики:
- диапазон выходных частот: 1 мкГц-20 МГц;
- амплитуда выходных сигналов: 0,01-5В;
- погрешности установки амплитуды сигналов не более 2%;
- погрешности установки частоты сигналов не более 0,04%;
- выходное сопротивление: 50 Ом.
6. Осциллограф цифровой запоминающий Tektronix DPO 71604.
Основные метрологические характеристики:
- диапазон коэффициентов отклонения: 10 мВ/дел - 1 В/дел;
- относительная погрешность измерений амплитудно-временных значений регистрируемых сигналов: не более 2 %;
- диапазон коэффициентов развертки: 1 пс/дел - 100 с/дел;
- полоса пропускания 16 ГГц;
- количество каналов - 4;
- входное сопротивление: 50 Ом.
7. Измеритель параметров метеоклимата «Метеоскоп».
Основные метрологические характеристики:
- диапазон измеряемой температуры воздуха: от минус 10 до плюс 50 °С;
- пределы допускаемой основной абсолютной погрешности измерений температуры: ±0,2 °С;
- диапазон измеряемой влажности: от 3 до 98 %;
- пределы допускаемой основной абсолютной погрешности измерений относительной влажности: ± 3 %;
- диапазон измеряемого давления воздуха: от 80 до 110 кПа;
- пределы допускаемой основной абсолютной погрешности измерений давления: ± 0,13 кПа.
«Преобразователи наведенных токов многоканальные измерительные ПНТ-8. Руководство по эксплуатации ПНТ-8 РЭ», раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к преобразователям
ГОСТ 8.540-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений максимальных значений напряженностей импульсных электрического и магнитного полей».
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
