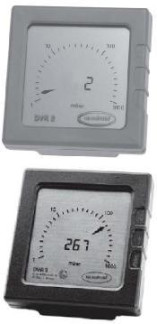

Вакуумметры емкостные DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000, CVC 3000 VSK 3000, 51917-12

Назначение

Вакуумметры емкостные DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000, CVC 3000 VSK 3000 предназначены для измерений абсолютного давления негорючих газов.

Описание

Принцип работы вакуумметров емкостных DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000, CVC 3000 VSK 3000 основан на зависимости между измеряемым давлением и изменением электрической емкости, вызванным упругой деформацией чувствительного элемента.

В качестве чувствительного элемента вакуумметров емкостных применяется алюмо-оксидная керамическая диафрагма.

Вакуумметры емкостные работают независимо от сорта газа.

Вакуумметры емкостные исполнения CVC 3000 VSK 3000 состоят из преобразователя измерительного VSK 3000 и контроллера CVC 3000.

Вакуумметры емкостные исполнения DCP 3000 VSK 3000 состоят из преобразователя измерительного VSK 3000 и дисплейного блока DCP 3000.

Преобразователь измерительный VSK 3000 подсоединяется к вакуумной системе, измерительный сигнал от него передается по шине VACUU-BUS к контроллеру CVC 3000 или измерительному блоку DCP 3000, где он обрабатывается и отображается на экране.

Вакуумметры емкостные исполнения DVR 2, DVR 3, CVC 3000 подсоединяются непосредственно к вакуумной системе, измерительный сигнал в них обрабатывается и отображается на экране.

Вакуумметры емкостные исполнения CVC 3000, CVC 3000 VSK 3000, DCP 3000 VSK 3000 оснащены интерфейсом связи RS-232

Исполнение DCP 3000 VSK 3000    Исполнение CVC 3000 VSK 3000

1 - преобразователь измерительный VSK 3000 1 - преобразователь измерительный VSK 3000

2 - измерительный блок DCP 3000    2 - вакуумный контроллер CVC 3000

а)    б)

Рис. 2 Схема пломбирования вакуумметров емкостных DVR 2, DVR 3, CVC 3000, DCP 3000

VSK 3000, CVC 3000 VSK 3000: а) - без пломбы; б) - с пломбой

Программное обеспечение

Вакуумметры емкостные DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000, CVC 3000 VSK 3000 оснащены встроенным ПО, обеспечивающим сбор, обработку, отображение данных на дисплее.

_Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 2

-    контроллер CVC 3000 (длинахширинахвысота)

Габаритные размеры, мм

-    вакуумметр емкостной DVR 2 (длинахширинахвысота)

-    вакуумметр емкостной DVR 3 (длинахширинахвысота)

-    преобразователь измерительный VSK 3000

диаметр длина

-    дисплейный блок DCP 3000 (длинахширинахвысота)

Масса, г

-    вакуумметр емкостной DVR 2

-    вакуумметр емкостной DVR 3

-    преобразователь измерительный VSK 3000

-    контроллер CVC 3000

-    дисплейный блок DCP 3000

115х115х66

116х116х35

60

60 (с малым фланцем)

97 (с насадкой для шланга)

63 (с трубным соединением)

115х146х143

138х124х115

375

430

185 (с малым фланцем)

180 (с насадкой для шланга) 178 (с трубным соединением) 760 440

Средняя наработка на отказ, ч    100000

Срок службы, лет    15

Условия эксплуатации:

■    диапазон рабочих температур окружающего воздуха, °С

от 10 до 40 от 30 до 85 от 840 до 1067

1500

1200

2000

■    относительная влажность воздуха (без конденсации), %

■    атмосферное давление, гПа

■    предельно допустимое давление, гПа вакуумметры емкостные DCP 3000 VSK 3000,

CVC 3000 VSK 3000

вакуумметры емкостные CVC 3000 вакуумметры емкостные DVR 2, DVR 3

Знак утверждения типа

Знак утверждения типа наносится на формуляр типографским методом и на корпус вакуумметров в виде фирменной планки или этикетки.

Комплектность

_Таблица 2.

Поверка

осуществляется по методике поверки МП 25511-019-2012 «Вакуумметры емкостные DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000, CVC 3000 VSK 3000. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 27.06.2012.

Основные средства поверки:

1.    Датчик давления мембранно-емкостный Баратрон 698А с блоком питания и индикации 670В, диапазон (0,01-1330) Па, пг±(2...0,05)%.

2.    Барометр образцовый переносной БОП-1М-2, диапазон (5-1100) гПа, пг±0,1 гПа.

Сведения о методах измерений

приведены в формуляре «Вакуумметры емкостные DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000, CVC 3000 VSK 3000».

Нормативные и технические документы, устанавливающие требования к вакуумметрам емкостным DVR 2, DVR 3, CVC 3000, DCP 3000 VSK 3000, CVC 3000 VSK 3000.

1.    ГОСТ 27758-88 Вакуумметры. Общие технические требования.

2.    ГОСТ 8.107-81 ГСИ «Государственный специальный эталон и государственная пове-

8    3

рочная схема для средств измерений абсолютного давления в диапазоне 1Т0" - 1-10 Па».

3.    ГОСТ 8.223-76 ГСИ «Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7Т 02 - 4000Т02 Па».

4.    Техническая документация компании «VACUUBRAND GMBH + CO KG», Германия.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
