Мониторы пациента модульные Storm мод. Storm D6, Storm D8, 51925-12

Назначение

Мониторы пациента модульные Storm моделей Storm D6, Storm D8 (далее - мониторы) предназначены для измерений и регистрации биоэлектрических потенциалов сердца, температуры тела, непрерывного неинвазивного определения насыщения (сатурации) кислородом гемоглобина артериальной крови (SpO2) и частоты пульса (ЧП), определения систолического и диастолического артериального давления (АД), измерения двуокиси углерода (CO2) в выдыхаемой смеси, кислорода (О2), закиси азота (N2O) и анестетиков во вдыхаемой и выдыхаемой газовой смесях и наблюдения на экране монитора электрокардиограммы (ЭКГ), частоты дыхания, значений или графиков измеряемых параметров состояния пациента и включения тревожной сигнализации при выходе параметров за установленные пределы.

Описание

Функционально мониторы пациента состоят из независимых измерительных каналов.

Принцип работы канала артериального давления основан на определение систолического и диастолического артериального давления косвенным осциллометрическим способом.

Принцип работы канала частоты дыхания основан на измерении импеданса между двумя электродами, установленными на грудь пациента.

Принцип работы канала термометрии основан на измерение и регистрации температуры тела пациента терморезисторами.

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип работы канала капнометрии основан на измерении CO2 в выдыхаемом воздухе.

Принцип действия газоаналитического канала - измерение N2O, О2 и анестетиков основан на способности анестезирующих газов поглощать инфракрасное излучение. Результаты измерения отображаются на мониторе в численном выражении (в % или мм рт. ст.) и графически.

Монитор пациента конструктивно состоит из основного блока, портативного блока измерения (EMS3) и измерительных модулей. Модуль EMS: (портативный блок измерения основных показателей состояния организма) - модуль комплексного измерения, может одновременно производить измерение таких параметров как: ЭКГ, частота дыхания, SpO2, частота пульса, температура, НИАД, ИАД.

Помимо модуля EMS в состав монитора входят: модуль инвазивного измерения артериального давления (модуль ИАД), модуль неинвазивного измерения артериального давления (модуль НИАД), модуль измерения температуры, модуль SpO2, модуль CO2, модуль газоанализатора (модуль газоанализатора в проходящем потоке и модуль газоанализатора с забором пробы), модуль регистрации ЭКГ.

В полную комплектацию монитора входят один блок с одним разъемом (слотом) и один блок с тремя гнездами. Поскольку для различных измерительных модулей требуется разное количество выводов, поэтому количество сменных модулей в мониторе может меняться.

Портативный блок измерения (EMS3) может работать как автономный монитор (в таком случае питание происходит от аккумулятора), так и при работе с ведущим монитором пациента (в этом случае питание происходит от ведущего монитора, т. к. модуль EMS не имеет внешнего источника подзарядки).

Основной блок включает входные преобразователи параметров функционального состояния пациента, тракты измерения и регистрации параметров. Сигналы от измерительных каналов обрабатываются встроенным процессором с общим программным обеспечением.

Монитор имеет цветной ЖК-дисплей, на котором могут одновременно отображаться измеряемые показатели, сигналы в виде колебаний и информация о тревожных сигналах, номер постели больного, состояние монитора пациента, время и другая информация с монитора пациента. Основной экран поделен на 3 области: информационная область, область диаграмм, область цифровых значений, область меню

В мониторе предусмотрено включение тревожной сигнализации при выходе измеряемых параметров за установленные пределы. Также монитор оборудован разъемом для карт памяти SD.

Модели мониторов различаются габаритными размерами и дизайном, модель D8 оборудована сенсорным монитором.

■

I

/

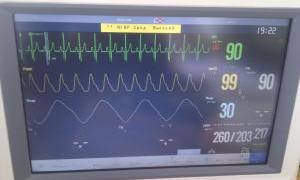

модульного Storm D8.

Программное обеспечение

Мониторы пациента модульные Storm моделей Storm D6, Storm D8 и блок измерения (EMS3) имеют встроенное программное обеспечение «MFM-CMS», специально разработанное для решения задач управления мониторами, считывания и сохранения результатов измерений, передачи данных на внешнее устройство. Программное обеспечение «MFM-CMS» состоит из двух составляющих: одна установлена на ведущий монитор, а вторая на модуль EMS.

Программное обеспечение (ПО) мониторов запускается в автоматическом режиме после включения.

Для определения номера версии ПО «MFM-CMS»:

•    мониторов пациента нужно включить прибор, когда произойдет автоматический запуск программы «MFM-CMS», в главном меню зайти в раздел «монитор инфо» на экране появится окно номером версии ПО «MFM-CMS».

•    портативного блока измерений (EMS3) нужно включить блок, после включения нажать и удерживать «кнопку переключения между окнами» в течение 3 сек., в открывшемся меню

«Main Menu» «кнопкой отключения сигнала тревоги» выбрать раздел «System Setup», в котором выбрать раздел «About».

Уровень защиты ПО от непреднамеренных и преднамеренных изменений: соответствует уровню «С» по МИ 3286-2010. Идентификационные данные программного обеспечения приведены в Таблице 1.

Влияние встроенного программного обеспечения на метрологические характеристики мониторов учтено при нормировании метрологических характеристик.

Таблица 1

Технические характеристики

1    Электрокардиографический канал.

1.1.    Диапазон измерений входных напряжений, мВ: от 0,03 до 5;

1.2.    Пределы допускаемой относительной погрешности монитора при измерении напряжений, %: ± 5;

1.3.    Входной импеданс, не менее, МОм: 5;

1.4.    Коэффициент ослабления синфазных сигналов, не менее, дБ: 90;

1.5.    Напряжение внутренних шумов, приведенных ко входу, не более, мкВ: 30;

1.6.    Диапазон частоты сердечных сокращений, мин-1: от 10 до 350 мин-1.

1.7.    Пределы допускаемой абсолютной погрешности монитора при измерении частоты сердечных сокращений, мин-1: ±3.

2    Канал пульсоксиметрии.

2.1.    Диапазон измерений SpO2, %: от 70 до 100.

2.2.    Пределы допускаемой абсолютной погрешности монитора при измерении SpO2, %: ±2;

2.3.    Диапазон измерений частоты пульса, мин-1: от 25 до 240;

2.4.    Пределы допускаемой абсолютной погрешности измерений частоты пульса, мин-1: ±3.

3    Канал артериального давления.

3.1.    Диапазон измерений избыточного давления в компрессионной манжете, кПа (мм рт.ст.): от 2,7 до 39,6 (от 20 до 300);

3.2.    Пределы допускаемой абсолютной погрешности монитора при измерении избыточного давления в компрессионной манжете, кПа (мм рт.ст.): ±0,7 (±5).

4    Канал термометрии.

4.1.    Диапазон измерений температуры, оС: от 20 до 50;

4.2.Пределы    допускаемой абсолютной погрешности монитора при измерении температуры, оС: ±0,2.

5    Канал частоты дыхания (импедансный метод):

5.1.    Диапазон базового импеданса, кОм: от 0, 2 до 2,5;

5.2.    Диапазон измерения частоты дыхания (ЧД), мин-1: от 0 до 150;

5.3.    Пределы допускаемой абсолютной погрешности монитора при измерении частоты дыхания, мин-1: ±2.

6. Канал капнометрии.

6.1. Диапазон измерений парциального давления CO2 в выдыхаемом воздухе: от 0 до 20.0 кПа (от 0 до 150 мм рт.ст.);

6.2. Пределы допускаемой абсолютной погрешности измерений парциального давления CO2 в выдыхаемом воздухе: ± 0,25 кПа (± 2 мм рт.ст.).

7. Каналы газового анализа.

Т аблица 2 Основные метрологические характеристики газоаналитических каналов

8. Потребляемая мощность, от сети переменного тока частотой (50 ± 1)Гц, В: (220 ± 22) В не более 150 ВА.

9 Масса, не более кг: 9 (Storm D6);

11 (Storm D8).

10    Габаритные размеры, мм: 422x382x213 (Storm D6);

434 x89x206 (Storm D8).

11    Средний срок службы, лет: 5.

12    Средняя наработка на отказ, ч.: 5000.

13    Условия эксплуатации:

-    диапазон температуры окружающего воздуха, °С: от 5 до 40;

-    диапазон относительной влажности воздуха, %: от 15 до 85 (без конденсации);

-    диапазон атмосферного давления, кПа: от 86 до 106.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и методом сеткографии на лицевую панель прибора.

Комплектность

Поверка

осуществляется по документу «Мониторы пациента модульные Storm моделей Storm D6, Storm D8. Методика поверки. МП 242-1395-2012», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д. И. Менделеева" в августе 2012 г.

Основные средства поверки:

-    генератор сигналов пациента ProSim 8; диапазон размаха напряжения выходного сигнала: от

0,05 мВ до 5 В; диапазон частот: 0,05-150 Гц, погрешность установки частоты ± 1 %;

-    термометры ртутные стеклянные для точных измерений ТР-1 №№9, 10, 11,

-    Ротаметр DK 46 с вентилем тонкой регулировки. Диапазон регулирования расхода газа от

0,5 мл/с до 50 мл/с

-    поверочная газовая смесь состава СО2/воздух, ГСО 3794-3795; азот газообразный повышенной чистоты первого сорта, ГОСТ 9293-74.

-    поверочные газовые смеси составов: СО2/воздух (ГСО 3794-87, ГСО 3795-87); О2/Ы2 (ГСО 3718-87, ГСО 3726-87); NO/воздух (ГСО 9305-2009); энфлуран/ N/воздух (ГСО 9534-2010); изофлуран/ N/воздух (ГСО 9531-2010); севофлуран/ N/воздух (ГСО 9532-2010).

Сведения о методах измерений

Методика измерений изложена в руководстве по эксплуатации «Мониторы пациента модульные Storm моделей Storm D6, Storm D8. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к мониторам пациента модульным Storm, моделей Storm D6, Storm D8

Техническая документация фирмы Dixion Vertrieb medizinischer Gerate GmbH, Германия

Рекомендации к применению

при осуществлении деятельности в области здравоохранения.
