Установка трубопоршневая Сапфир МН-300-2,5-0,09, 51926-12

Назначение

Установка трубопоршневая «Сапфир МН»-300-2,5-0,09 предназначена для измерения объема жидкости.

Описание

Принцип действия установки трубопоршневой «Сапфир МН»-300-2,5-0,09 основан на вытеснении шаровым поршнем, увлекаемым потоком рабочей жидкости, определённого заранее известного объёма жидкости из калиброванного участка трубопоршневого устройства. Вытесненный объем рабочей жидкости протекает через поверяемый преобразователь расхода, сигнал с которых подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов соответствует объему калиброванного участка трубопоршневой установки.

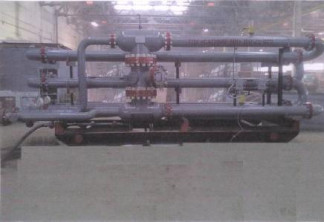

Установка трубопоршневая «Сапфир МН»-300-2,5-0,09 состоит из трубопоршневого устройства и электронного блока.

Программное обеспечение реализовано на базе серийно выпускаемых средств измерений - комплексов измерительно-вычислительных ОКТОПУС-Л (OCTOPUS-L), прошедших сертификацию и имеющих действующее свидетельство об утверждении типа (номер в Госреестре 43239-09).____

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

Технические характеристики

Разряд

2

от 10 до 300 до 1,5

±0,09

2,5

3 80+38-57 ; 220+22_33 500

6600х2120х2500

5400

от минус 40 до плюс 50 до 80 3000 8

Диапазон расхода рабочей жидкости, м3/ч

Номинальная вместимость калиброванного участка

трубопоршневого устройства ТПУ, м3

Пределы допускаемой относительной

погрешности, %, не более

Максимальное рабочее давление, МПа, не более

Напряжение питания

Потребляемая мощность, Вт, не более

Габаритные размеры, мм, не более

Масса, кг, не более

Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % Средняя наработка на отказ, циклов, не менее Средний срок службы, лет, не менее

Знак утверждения типа

наносится на фирменную табличку трубопоршневого устройства фотохимическим способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Поверка

осуществляется по МИ 1972-95 «Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников». Основное поверочное оборудование:

- установка поверочная на базе весов ОГВ-2,5 с пределами допускаемой относительной погрешности ±0,02%.

Допускается применение других средств измерений с техническими характеристиками, не уступающим указанным, поверенных в установленном порядке.

Сведения о методах измерений

Сведения о методах измерений содержатся в руководстве по эксплуатации ТПУ

00.00.00.000 РЭ.

Нормативные и технические документы, устанавливающие требования к установке трубопоршневой «Сапфир МН» - 300-2,5-0,09

1.    ГОСТ 8.510-2002 “Государственная поверочная схема для средств измерений объема и массы жидкости”

2.    ГОСТ Р 52350.0-2005 Электрооборудование для взрывоопасных газовых сред. Часть 0. Общие требования

3.    ГОСТ Р 52350.1-2005 Электрооборудование для взрывоопасных газовых сред. Часть 1. Взрывонепроницаемые оболочки "d".

4.    МИ 1972-95. “Рекомендация. ГСИ. Установки поверочные трубопоршневые. Методика поверки поверочными установками на базе весов ОГВ или мерников”.

5.    Техническая документация ООО «СистемНефтеГаз».

Рекомендации к применению

измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
