Твердомеры цифровые 206 RTD Digitronic, 51944-12

Назначение

Твердомеры цифровые 206 RTD Digitronic (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из устройства приложения нагрузки и измерительного блока.

Принцип действия твердомеров основан на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника.

Система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

Встроенная панель управления используется для ввода исходных параметров и старта цикла приложения нагрузки, а также с целью отображения, хранения и статистической обработки результатов измерений.

Ограничение доступа к метрологически значимым узлам твердомера обеспечивается специальной конструкцией корпуса и встроенной панели управления.

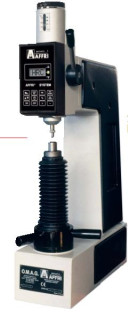

Внешний вид твердомеров приведён на рисунке 1.

Программное обеспечение

Встроенное программное обеспечение (ПО) позволяет задавать параметры измерительного цикла Роквелла, инициировать выполнение измерительного цикла и вычисляет числа твёрдости. Прямого доступа к ПО нет. Идентификационные признаки ПО приведены в таблице 1.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений в соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

Испытательные нагрузки для шкал Роквелла, Н

предварительная.........................................................................................................98,1;

основные.............................................................................................. 588,4; 980,7; 1471.

Диапазоны измерений твердости по шкалам Роквелла:

HRA ................................................................................................................. от 20 до 88;

HRB ................................................................................................................ от 20 до 100;

HRC.................................................................................................................. от 20 до 70.

Пределы допускаемой абсолютной погрешности измерений твёрдости: по шкалам Роквелла:

от 20 до 75 HRA..................................................................................................± 2.0;

от 75 до 88 HRA..................................................................................................± 1,5;

от 20 до 80 HRB...................................................................................................± 3,0;

от 80 до 100 HRB...................................................................................................± 2,0;

от 20 до 35 HRC...................................................................................................± 2,0;

от 35 до 55 HRC...................................................................................................± 1,5;

от 55 до 70 HRC...................................................................................................± 1,0.

Рабочие условия применения:

температура воздуха ,°С.................................................................................. от 10 до 35;

относительная влажность воздуха, %............................................................. от 50 до 80.

Питание:

напряжение, В........................................................................................................ 220±10;

частота, Гц....................................................................................................... от 50 до 60;

потребляемая мощность, В-А.......................................................................................200.

Рабочее пространство по вертикали, мм................................................................................160.

Глубина рабочего пространства, мм.......................................................................................190.

Габаритные размеры:

(длинахширинахвысота), мм, не более:.....................................................600 х370х1020.

Масса, кг, не более....................................................................................................................68.

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Твердомер цифровой 206 RTD Digitronic................................................................-1    шт.

Наконечник с алмазной пирамидой Роквелла.........................................................-1    шт.

Наконечник с шариком 01,588 мм...........................................................................-1    шт.

Плоский рабочий столик..........................................................................................-1    шт.

Столик для круглых образцов..................................................................................-1    шт.

Руководство по эксплуатации 206_ RTD - 01 РЭ.....................................................-1    экз.

Поверка

осуществляется по документу ГОСТ 8.398-80 “Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки”.

Сведения о методах измерений

1 ГОСТ 9013-59 Металлы. Метод измерения твёрдости по Роквеллу.

Нормативные документы, устанавливающие требования к твердомерам цифровым 206 RTD Digitronic

1    ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.

2    ГОСТ 8.064-94 Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
