| Номер в госреестре | 51946-12 |
| Наименование СИ | Установки поверочные пикнометрические |
| Обозначение типа СИ | ПУ-ИС |
| Изготовитель | ООО "Инвестстрой", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 04.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные пикнометрические ПУ-ИС предназначены для измерений плотности нефти и нефтепродуктов при условиях транспортирования ее по технологическим трубопроводам, а так же для проведения калибровки и поверки поточных преобразователей плотности жидкости в условиях эксплуатации.
Принцип измерения плотности установками поверочными пикнометрическими ПУ-ИС основан на взвешивании заполненного исследуемой жидкостью пикнометра с известной вместимостью и последующим расчетом. Отбор заданного объёма жидкости из трубопровода обусловлен конструкцией пикнометра, являющегося сосудом полного заполнения с известной вместимостью. Вместимость пикнометра определяют при калибровке. Массу пустого и заполненного пикнометра определяют с использованием лабораторных весов.
Установки поверочные пикнометрические ПУ-ИС предназначены для измерений плотности жидкости, калибровки и поверки поточных преобразователей плотности жидкости по месту их эксплуатации. Рабочая жидкость, преимущественно, нефть и нефтепродукты. Установка может использоваться также для аналогичных целей в потоках иных жидкостей, с плотностью жидкости и другими характеристиками, нормированными для данной установки.
Установка конструктивно смонтирована в пластиковом боксе. В дополнительных, транспортных боксах расположено вспомогательное оборудование, входящее в состав пикнометриче-ской установки.
В таблице 1 приведен полный состав оборудования, входящий в состав пикнометрической установки.
Таблица 1
| 1 | Технологический бокс в составе: | Кол-во шт. |
| - Система трубопроводов и кранов | ||
| - Индикатор расхода (ротаметр) | 1 | |
| - Измеритель давления цифровой, взрывозащищенный в составе преобразователь давления ПДЭ-010-В (Госреестр № 33587-06) в комплекте с калиб-ратором-измерительных унифицированных сигналов ИКСУ -260Ех (Госре- | 2 | |
| - термом5тр цифр овой ТЦМ 9410 (Госреестр № 32156-06) 2-х канальный, взрывозащищенный | 2 | |
| - Щупы термометрические из платины и меди (Госреестр № 18131-09) | 2 | |
| - Рабочие пикнометры ТУ 4521- 438130 - 001- 2011 | 2 | |
| - Замок с комплектом ключей | 1 | |
| 2 | Бокс для сменных пикнометров | 1 |
| - сменные пикнометры ТУ 4521- 438130 - 001- 2011 | ||
| 3 | Бокс для весов | 1 |
| - Весы | 1 | |
| - Кабель сетевой | 1 | |
| - Держатель чашки весов | ||
| - Перчатки специальные для гирь | 1 | |
| - Инструкция по эксплуатации весов на русском языке | 1 |
| 4 | Бокс с образцовыми гирями и инструментами | 1 |
| - Комплект из 4 штук гирь калибровочных, класса Е2 (Госреестр № 3001006) | 1 | |
| - Ключ динамометрический механический, регулируемый | 1 | |
| - Ключ для кранов пикнометров | 2 | |
| - Ключ для технологических разъёмов установки | 2 | |
| 5 | Бокс с запасными частями и принадлежностями | 1 |
| - Рукав гибкий 2 м с быстроразъемным соединением | 2 | |
| - Рукав гибкий 0,4 м с быстроразъемным соединением | 2 | |
| - Запасные части: | ||
| - шайбы пружинные для кранов пикнометра | Комплект | |
| - предохранительные разрывные диски | ||
| - седло крана, уплотнительное | ||
| - шайба предохранительного диска, уплотнительная | ||
| - гайка крана пикнометра |

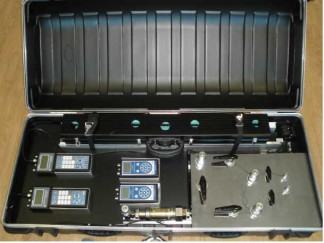

Общий вид установки представлен на рисунке 1.
Метрологические (в том числе показатели точности) и технические характеристики пик-нометрической установки приведены в таблице 2.
Таблица 2
| № | Характеристики | Значение |
| 1 | Измеряемая среда | Нефть и нефтепродукты |
| 2 | Диапазон измерений плотности жидкости, кг/м3 | от 700 до 1100 |
| 3 | Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 | ± 0,1 |
| 4 | Диапазон измерений температуры жидкости, °С | от 0 до +70 |
| 5 | Пределы допускаемой абсолютной погрешности измерений температуры жидкости, °С | ±0,2 |
| 6 | Диапазон измерений давления жидкости, МПа | от 0 до 6,5 |
| № | Характеристики | Значение |
| 7 | Пределы допускаемой приведённой погрешности пикнометрической установки при измерении избыточного давления, % от ВПИ, равны | ±0,25 |
| 8 | Номинальная вместимость пикнометра, см3 | 500 ± 50 |
| 9 | Пределы допускаемой абсолютной погрешности пикнометрической установки при измерении массы пикнометров, г | ±0,03 |
| 10 | Габаритные размеры пикнометрических установок, мм, не более (длина x ширина x высота) | 1700x850x1000 |
| 11 | Масса, кг, не более | 100 |
| 12 | Средний срок службы, лет, не менее | 10 |
| 13 | Параметры питания весов установки: Напряжение, В Частота, Гц Потребляемая мощность, В-А | 220+22 -33 50±1 от 12 до 30 |
| 14 | Условия эксплуатации: Температура окружающего воздуха при отборе пробы жидкости, °С Диапазон относительной влажности, % Диапазон атмосферного давления, кПа | от минус 15 до плюс 50 от 30 до 95 от 84 до 106,7 |
наносится на маркировочную металлическую пластину фотохимическим способом, а также на титульный лист руководства по эксплуатации типографским способом в левом верхнем углу.
Комплектность установки поверочной пикнометрической ПУ-ИС соответствует таблице 3. Таблица 3_
| № п/п | Наименование оборудования и комплектующих изделий | Кол-во |
| 1 | Установка поверочная пикнометрическая ПУ-ИС в составе: | |
| 1.1 | Технологический бокс | 1 |
| 1.2 | Бокс со сменными пикнометрами | 1 |
| 1.3 | Бокс с весами | 1 |
| 1.4 | Бокс с образцовыми гирями и инструментами | 1 |
| 1.5 | Бокс с запасными частями и принадлежностями | 1 |
| 2 | Комплект эксплуатационной документации (руководство по эксплуатации, паспорт, методика поверки) | 1 |
осуществляется по документу МП 51946-12 «Инструкция. ГСИ. Установки поверочные пикно-метрические ПУ-ИС». Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 25.07.2011 г. Основные средства поверки:
- весы электронные, специального I-го класса точности по ГОСТ Р 53228-2008 с НПВ не менее 6 кг;
- комплект гирь класс точности Е2;
- жидкость-компаратор, аттестованная на вторичном эталоне плотности ВЭТ 18 по ГОСТ 8.024-2002 с пределами абсолютной погрешности аттестации не более ± 0,03 кг/м3;
- термометр сопротивления типа ЭТС 100 третьего разряда, преобразователь сигналов ТС и ТП «ТЕРКОН»;
- грузопоршневой манометр модели CPB5000;
- барометр-анероид контрольный М-67.
Допускается применять аналогичные по назначению средства поверки, если их метрологические характеристики не уступают вышеуказанным средствам поверки.
Инструкция. Государственная система обеспечения единства измерений. Методика измерений установкой поверочной пикнометрической ПУ-ИС», утвержденная ФГУП ВНИИР 10 мая 2011 г. регистрационный номер ФР1.29.2011.11359 в Федеральном реестре методик измерений
Нормативные и технические документы, устанавливающие требования к установкам поверочным пикнометрическим ПУ-ИС
1. ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности»;
2. ТУ 4521- 438130 - 001- 2011 Установка измерения плотности нефти на основе металлических напорных пикнометров.
Единицы величин, эталоны единиц величин, стандартные образцы и средства измерений, к которым установлены обязательные требования.
| Зарегистрировано поверок | 50 |
| Поверителей | 2 |
| Актуальность данных | 18.09.2024 |
