Виброметры-балансировщики ЦБ-3, 51947-12

Назначение

Виброметры-балансировщики ЦБ-3 (далее прибор) предназначены для измерения среднего квадратического значения (СКЗ) виброскорости в диапазоне частот от 5 до 200 Гц; измерения СКЗ и фазы вибрационного сигнала на частоте вращения ротора; измерения частоты вращения роторов.

Описание

Прибор принадлежит к подгруппе переносной балансировочной аппаратуры и соответствует требованиям ГОСТ ИСО 2371-97 и ГОСТ 26875-86.

Прибор состоит из измерительно-вычислительного блока, двух пьезоэлектрических виброизмерительных преобразователей, датчика рефлекторного (датчика фазового угла), блока сетевого питания, а также оснастки, используемой для установки и крепления датчиков на опорах балансируемого ротора.

Принцип действия прибора основан на преобразовании с помощью двух виброизме-рительных преобразователей механических колебаний опор балансируемого ротора в электрические сигналы, пропорциональные виброускорению. Сигналы с виброизмерительных преобразователей подаются на соответствующие входы измерительно-вычислительного блока прибора, в котором проходят аналоговую обработку (усиление, интегрирование, полосовую фильтрацию), в результате чего преобразуются в электрические сигналы, пропорциональные виброскорости. Далее указанные сигналы подаются на соответствующие входы встроенного в измерительно-вычислительный блок микропроцессора, с помощью которого выполняется их аналого-цифровое преобразование на периоде измерения равном или кратном одному обороту балансируемого ротора, определяемом с помощью датчика фазового угла. После этого микропроцессор по заданной программе выполняет цифровую обработку (синхронную фильтрацию, Фурье-анализ) вибрационных сигналов и определяет значения их амплитуд и фаз, которые в дальнейшем использует для расчета масс и координат расположения корректирующих грузов на балансируемом роторе.

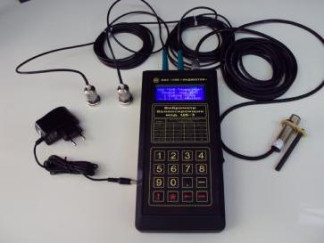

Внешний вид прибора приведен на рисунке 1.

Программное обеспечение

Программное обеспечение предназначено для управления виброметром-балансиров-щиком, а также обработки и сохранения результатов измерений.

Уровень защиты встроенного ПО - “С”.

Технические характеристики

Диапазон измерения среднего квадратического значения (СКЗ) виброскорости, мм/с

от 0,2 до 50 от 5 до 200

10

3

±(0,1+0,1Уи), где: Уи - измеренное СКЗ виброскорости 1 или 2

от 100 до 30000

±(1+0,005 N^, где: Ни - измеренное значение частоты вращения ротора от 0 до 360

±5

7,5±0,2

220±20

50±1

265x120x50

0,5

70x45x75

0,3

19x23,5x23

0,04

18x65

0,12

Частотный диапазон измерения СКЗ виброскорости, Гц Затухание фильтров:

-    нижних частот, дБ/октаву, не менее

-    верхних частот, дБ/октаву, не менее

Пределы допускаемой абсолютной погрешности измерения СКЗ виброскорости на базовой частоте (80 Гц) и в рабочем диапазоне частот, мм/с

Число плоскостей коррекции при балансировке Диапазон измерения частоты вращения, об/мин Пределы допускаемой абсолютной погрешности измерения частоты вращения в рабочем диапазоне частот, об/мин

Диапазон измерения сдвига фазы вибрации, градус

Пределы допускаемой абсолютной погрешности измерения сдвига

фазы вибрации, градус

Питание:

-    измерительно-вычислительного блока напряжение постоянного тока, В

-    блока питания напряжение переменного тока, В частота, Гц

Габаритные размеры измерительно-вычислительного блока, мм, не более

Масса измерительно-вычислительного блока, кг, не более Габаритные размеры блока питания, мм, не более Масса блока питания, кг, не более

Габаритные размеры вибропреобразователя, мм, не более Масса вибропреобразователя, кг, не более Габаритные размеры датчика фазового угла, мм, не более Масса датчика фазового с кабелем, кг, не более Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 25 °С, %

- атмосферное давление, кПа Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

Знак утверждения типа

от 84 до 106,7 1000 6

наносится на корпус прибора способом машинной печати и на сопроводительную документацию типографским способом.

Комплектность

Поверка

осуществляется в соответствии с документом РЦ 140.00.00.000 МП «Виброметр-балансировщик ЦБ-3. Методика поверки», утвержденным ГЦИ СИ ФБУ «Тест-С.-Петербург» 10.10.2012 г.

Перечень основных средств поверки:

-    эталонная вибрационная установка 2-го по МИ 2070-90;

-    тахометрическая поверочная установка УТ-05-60, 10 - 60000 об/мин; ПГ ±0,05 %;

-    генератор сигналов специальной формы Г6-26, 0,001 Гц - 10 кГц, 0,01 - 10 В, Кг < 0,5 %, фаза 0 °, 90 °, 180 °, 270 °;

-    мультиметр 34401А, постоянное напряжение от 100 мВ до 1000 В, переменное от

3 Гц до 3 кГц от 100 мВ до 750 В, измерение частоты от 3 Гц до 300 кГц, ПГ ±0,05 %.

Сведения о методах измерений

Методы измерений изложены в Приложении 1 Руководства по эксплуатации РЦ 140.00.00.000РЭ.

Нормативные и технические документы, устанавливающие требования к виброметрам-балансировщикам ЦБ-3

1.    МИ 2070-90 «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот (3 10-1 - 2 104) Гц».

2.    ГОСТ 21339-82 «Тахометры. Общие технические условия».

3.    ГОСТ ИСО 2371-97 «Оборудование для балансировки механизмов на месте установки. Требования к описанию».

4.    ГОСТ 26875-86 «Вибрация. Аппаратура переносная балансировочная. Технические требования».

5.    РЦ 140.00.00.000 ТУ «Виброметр-балансировщик ЦБ-3. Технические условия».

6.    РЦ 140.00.00.000 МП «Виброметр-балансировщик ЦБ-3. Методика поверки».

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
