| Номер в госреестре | 51948-12 |
| Наименование СИ | Влагомеры |
| Обозначение типа СИ | RFM WCM мод. LC, HC и FC |
| Изготовитель | "Roxar Flow Measurement AS", Норвегия |
| Год регистрации | 2012 |
| Срок свидетельства | 04.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Влагомеры RFM WCM моделей LC, HC и FC предназначены для измерений содержания воды (объемной доли воды в %) в нефти, нефтепродуктах и других жидкостях углеводородного состава.
Принцип действия влагомеров основан на измерении комплексной проводимости жидкости (смеси жидких углеводородов и воды). Влагомеры производят измерения проводимости и диэлектрической проницаемости жидкости методом резонансной камеры.
Влагомеры состоят из первичного измерительного преобразователя (резонансной камеры), включающего датчик температуры (Датчики температуры 644, 3144Р; регистрационный № 39539-08) и электронного блока. Резонансная камера представляет собой металлическую конструкцию, ограниченную от трубопровода специальными стенками или решетками, препятствующими распространению радиоволн по трубопроводу. Значения амплитуды, частоты резонанса и ширины резонансного пика передаются во вторичное устройство влагомера, где производится вычисления влагосодержания в объемных процентах с учетом температуры, плотности и содержания солей жидкости. Вторичное устройство влагомера передает сигналы во внешние устройства и измерительно-вычислительные комплексы.
Влагомеры имеют функцию автоматической калибровки, что позволяет исключить дрейф нуля при изменении условий эксплуатации для обеспечения точности измерений содержания воды в жидкости. Влагомеры моделей LC и HC могут комплектоваться дополнительной функцией TopCut, позволяющей работать в условиях содержания воды до 100 % при изменении текущей плотности и солености измеряемой жидкости.
Влагомеры могут применяться во взрывоопасных зонах, маркировка взрывозащиты 2Еxde[ia] IIBT3 X.

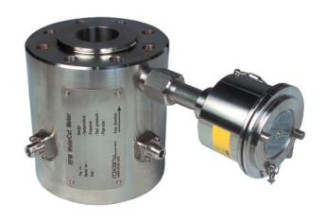

Рисунок 2 - Общий вид влагомера RFM WCM модели FC и электронного блока
Программное обеспечение влагомеров является встроенным и обеспечивает реализацию функций влагомеров и включает в себя метрологически значимую часть.
Защита метрологически значимой части программного обеспечения влагомеров от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем разделения, идентификации, защиты от несанкционированного доступа.
Таблица 1. Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Roxar WCM SW | Roxar WaterCut Meter software | 7.18f-2 | 51567* | CRC-16 |
| * Контрольная сумма отображена в листе настроечных параметров влагомера и может изменяться в зависимости от комплектации программного обеспечения. Контрольная сумма базовой комплектации программного обеспечения представлена в десятичном формате. | ||||
Идентификация программного обеспечения влагомеров осуществляется путем отображения на дисплее компьютерного терминала ввода-вывода структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации метрологически значимой части программного обеспечения влагомеров, представляет собой хэш-сумму (контрольную сумму) по значимым частям. Контрольная сумма программного обеспечения проверяется в момент пуска влагомеров. В случае несоответствия контрольной суммы программное обеспечение не запускается.
Программное обеспечение влагомеров защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения пароля. Доступ к метрологически значимой части программного обеспечения влагомеров для обычного пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении влагомеров обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов. Данные, содержащие результаты измерений, доступны только для чтения. Программное обеспечение влагомеров имеет уровень защиты «С» по МИ 3286-2010.
Т аблица 2. Метрологические и технические характеристики
| Наименование | Значение |
| Влагомеры RFM WCM моделей LC, HC | |
| Диапазон измерений объемной доли воды - для LC, объемная доля воды, % - для HC, объемная доля воды, % | от 0 до 15 от 0 до 50 |
| Диапазон измерений температуры рабочей жидкости1),С | от -20 до +120 |
| Пределы допускаемой основной абсолютной погрешности измерений температуры1-1, °С | ±0,2 |
| Пределы допускаемой основной абсолютной погрешности влагомера, % - в диапазоне измерений объемной доли воды от 0 до 1 % - в диапазоне измерений объемной доли воды от 20 до 50 % | ±0,05 ±1 |
| Пределы допускаемой основной относительной погрешности влагомера в диапазоне измерениях объемной доли воды от 1 до 20 %, % | ±5 |
| Пределы допускаемой дополнительной абсолютной погрешности от влияния изменения плотности 2), объемная доля воды, % на 1 кг/м3 | 0,027 |
| Пределы допускаемой дополнительной абсолютной погрешности от влияния изменения давления на 10 кПа, объемная доля воды, % | 0,00025 |
| Влагомеры модели FC | |
| Диапазон измерений объемной доли воды, % | от 0 до 100 |
| Диапазон измерений температуры рабочей жидкости1-1, С | от 0 до 100 |
| Пределы допускаемой основной абсолютной погрешности влагомера3), % | ±1,0 |
| Пределы допускаемой дополнительной абсолютной погрешности от влияния изменения плотности на 1 кг/м, объемная доля воды, % 2) | 0,027 |
| Пределы допускаемой дополнительной абсолютной погрешности от влияния изменения давления, объемная доля воды, % на 10 кПа | 0,00025 |
| Номинальный диаметр первичного преобразователя (внутренний), DN - модели LC, HC - модели FC | от 25 до 200 50, 80 |
| Аналоговые токовые входы от 4 до 20 мА, максимальное количество | 3 |
| Частотные входы, максимальное количество | 2 |
| Интерфейс передачи сигналов: | RS232, RS422 |
| Входы- выходы цифровых сигналов (ASCII или Modbus), максимальное количество | 2 |
| Аналоговые выходы, максимальное количество | 5 |
| Расстояние передачи цифровых сигналов, м - RS232 - RS422 | 15 1000 |
| Напряжение питания переменного тока, частотой 50 ±1 Гц, В | 220 15%/+ю% |
| Напряжения питания постоянного тока, В | 2 5 +1 0 ох |
| Потребляемая мощность, Вт, не более | 32 |
| Защита от атмосферных воздействий | IP 66 |
| Масса электронного блока, кг, не более | 70 |
| Условия эксплуатации: - температура окружающего воздуха электронного блока, °C | от -20 до +60 |
| Наработка на отказ, часов, не менее | 10000 |
| Средний срок службы, лет | 10 |
| 1) Специальное исполнение: от минус 20°С; до плюс 120°С. Измерения производятся датчиком температуры 644 (3144), встроенным во влагомер. | |
| 2) Компенсируется функцией AutoZero. Требуется ввод текущей плотности жидкости плотности с погрешностью не более ± 0,5 кг/м3. 3) При калибровке влагомера на рабочей жидкости при расходах не менее 3м3/час. | от преобразователя |
Знак утверждения типа | |
наносится на титульный лист руководства по эксплуатации влагомера типографским способом и на корпус влагомеров в виде голографической наклейки.
Таблица 3. Комплектность влагомеров.
| Наименование | Количество | Примечание |
| Влагомер RFM WCM модели LC/ HC/ FC | 1 шт. | в соответствии с заказом |
| Руководство по эксплуатации | 1 экз. | |
| Комплект документации изготовителя с техническим описанием и калибровочными сертификатами | 1 экз. | |
| Лист настроечных параметров | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется по документу «ГСИ. Влагомеры RFM WCM моделей LC, HC и FC «Roxar Flow Measurement AS», (Норвегия). Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 08.06.2012г.
Перечень основного поверочного оборудования:
- Государственный специальный первичный эталон единицы объемного влагосодержания ГЭТ 87-12, диапазон влагосодержания 0,01-99,9 % об. доли воды, расширенная неопределенность от 3,510-3 до 5,610-2 % об. доли воды;
- комплект средств поверки влагомеров и преобразователей влагосодержания нефти УПВН-2 ТУ 50.581-86, дополненный вспомогательными устройствами для поверки влагомера RFM WCM;
- влагомеры эталонные лабораторные товарной нефти ЭУДВН-1л с пределами допускаемых значений абсолютной погрешности измерений ±0,03 % объемные доли воды в диапазоне от 0,01 до 2% влагосодержания.
Сведения о методиках (методах) измерений содержатся в документе «Влагомеры RFM WCM моделей LC, HC и FC. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к влагомерам RFM WCM моделей LC, HC и FC
ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования.
ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка».
ГОСТ Р 51330.8-99 Электрооборудование взрывозащищенное. Часть 7. Защита вида е. ГОСТ Р 51330.10-99 Электрооборудование взрывозащищенное. Часть 11, Искробезопасная электрическая цепь i.
Техническая документация «Roxar Flow Measurement AS», (Норвегия)
Осуществление торговли и товарообменных операций.
