Машина горизонтальная разрывная SE 062L, 51952-12

Назначение

Машина горизонтальная разрывная SE 062L (далее - машина) предназначена для измерения силы разрыва и определения прочностных характеристик образцов из бумаги и картона при растяжении по ГОСТ ИСО 1924-1-96, ИСО 1924-2-96.

Машина может использоваться в лабораториях испытаний механических свойств листовых материалов целлюлозно-бумажной и других областей промышленности и потребителей их продукции.

Описание

Машина содержит два функционально объединенных измерительных канала, которые предназначены для совместных измерений силы и измерений линейных размеров образцов для определения зависимости между ними при испытании образцов.

Принцип действия канала измерений силы заключается в преобразовании тензометрическим датчиком силоизмерителя силы при растяжении образца в электрический сигнал, который передается в электронный блок управления и обработки данных.

Канал измерений перемещений имеет оптический преобразователь, регистрирующий вращение ротора электродвигателя, которое определяет перемещение и скорость перемещения подвижного элемента. Количество электрических импульсов от оптического преобразователя, передается в блок управления, пропорционально перемещению подвижного зажима, а количество импульсов в единицу времени - его скорости.

При проведении испытаний образец закрепляют в подвижном и неподвижном зажимах . Перемещение подвижного зажима вызывает деформацию (растяжение ) образца, вплоть до разрушения (разрыва). Электронный блок запоминает и обрабатывает поступившую от датчика и преобразователя информацию. Измеренные значения усилия при растяжении и перемещении подвижного зажима отображаются на дисплее. Эти значения затем используются для дальнейшего вычисления электронным блоком относительного удлинения испытываемого образца (в %), жесткости образца, энергии, затраченной на его разрушение и других характеристик.

Машина снабжена печатающим устройством, предназначенным для распечатывания результатов измерений на бумажной ленте. Для подключения к внешним устройствам машина имеет интерфейс RS 232С.

Машина имеет встроенное программное обеспечение, обеспечивающее управление машиной с помощью клавиатуры и дисплея. Программное обеспечение машины позволяет работать в трёх режимах: измерения, настроек и обслуживания. Испытания образцов бумаги производятся в режиме измерений. Для выбора параметров испытаний, например, расстояние между зажимами, используется режим настроек. Для калибровки измерительных каналов предусмотрен режим обслуживания. Вход в режим обслуживания защищён паролем, что исключает несанкционированное вмешательство, которое может привести к искажению результатов измерений.

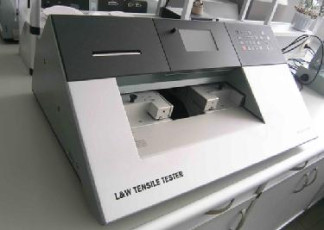

Рис. 1 Машина горизонтальная разрывная SE 062L

Программное обеспечение

Программное обеспечение машины является составной частью, позволяющее пользователю работать в следующих режимах:

-    режим измерения;

-    настройки пользователя, защищаемые паролем, передаваемым фирмой Lorentzen &

Wettre;

- режим обслуживания.

Идентификационные данные программного обеспечения машины.

Программное обеспечение машины по защите от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286 - 2010, т.к. не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления, удаления и иных преднамеренных изменений.

Технические характеристики

Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой относительной погрешности машины приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность

Поверка

производится в соответствии с методикой поверки «Машины горизонтальные разрывные SE 062L. Методика поверки» SE 062L МП, утвержденной руководителем ГЦИ СИ ФБУ «Нижегородский ЦСМ» 20.05.2011 г.

Перечень основного оборудования, необходимого для проведения поверки:

-    гири 4 разряда (класс точности М1) по ГОСТ 8.021-2005 (ГОСТ OIML R 111-1 - 2009) диапазон измерения от 1 до 10 кг;

-    штангенциркуль ШЦ-П-300-0,02 ГОСТ 166-89.

Сведения о методах измерений

Методики измерений содержатся в эксплуатационной документации: фирмы «Lorentzen

& Wettre», «Машина горизонтальная разрывная SE 062L. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к машине горизонтальной разрывной SE 062L

1.    ГОСТ Р 8.663 - 2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений силы.

2.    ГОСТ ИСО 1924-1-96 Бумага и картон. Определение прочности при растяжении. Часть 1. Метод нагружения с постоянной скоростью

3.    ИСО 1924-2-96 Бумага и картон. Определение свойств сопротивления разрыву. Метод постоянной скорости удлинения.

4.    ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования

5.    Техническая документация фирмы «Lorentzen & Wettre», Швеция.

Рекомендации к применению

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
