| Номер в госреестре | 51955-12 |
| Наименование СИ | Контроллеры противоаварийной защиты на основе модулей измерительно-управляющих ввода/вывода |
| Обозначение типа СИ | CE3500 (контроллеры) T8403, T8431, T8451, T8471, T8480 (модули) |
| Изготовитель | Компания "ALSTOM Power Systems S.A.", Франция |
| Год регистрации | 2012 |
| Срок свидетельства | 04.12.2017 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Контроллеры противоаварийной защиты СЕ3500 на основе модулей измерительно-управляющих ввода/вывода Т8403, Т8431, Т8451, Т8471, Т8480 (далее - контроллеры) предназначены для измерений и измерительных преобразований аналоговых выходных сигналов от первичных измерительных преобразователей, вычислений и преобразований данных по различным алгоритмам на основе программных средств, регистрации и хранения измеренных и вычисленных значений, приема и обработки дискретных, цифровых и кодированных сигналов, формирования управляющих, аварийных аналоговых, цифровых, кодированных и дискретных сигналов на основе измерений и вычислений параметров технологических процессов, алгоритмического программного управления.
Принцип действия контроллеров заключается в прямом аналого-цифровом преобразовании входных аналоговых сигналов напряжения и силы тока в цифровые коды, и цифроаналоговом преобразовании цифрового кода в аналоговые сигналы напряжения и силы тока.
В качестве первичных преобразователей могут быть использованы источники унифицированных сигналов тока или напряжения. Совместно с первичными измерительными преобразователями модули ввода/вывода могут обеспечивать формирование управляющих сигналов на исполнительные механизмы.
Контроллеры СЕ3500 обеспечивают возможность подключения измерительно-управляющих модулей ввода/вывода следующих серий:
T8403 40-канальный модуль дискретных вводов;
T8431 40-канальный модуль аналоговых вводов;
T8451 40-канальный модуль дискретных выводов;
T8471 32-канальный модуль дискретных выводов;
T8480 40-канальный модуль аналоговых выводов.
Модули ввода/вывода составляют модульную систему, состоящую из ряда функционально законченных модулей. Объединение различных модулей ввода/вывода в корзине (шасси) ввода/вывода, а также объединение нескольких таких корзин (шасси) позволяет создавать системы различной сложности и конфигурации.
Модули ввода/вывода устанавливаются в корзину расширения совместно с процессорными модулями, модулями питания, интерфейсными модулями, модулями расширения. За счет модуля расширения возможно подключить дополнительную корзину ввода/вывода с установленными в нее модулями ввода/вывода.
Электрическое соединение модулей осуществляется через разъемы в базовой плате, объединенные в общую шину ввода-вывода.
Питание модулей ввода/вывода осуществляется от внутреннего источника питания.
Контроллер противоаварийной защиты СЕ3500 имеет сертификат SIL3.
| КЛИМ пьги | |
| ftwnw | |
| ■HWdflrtlb? | |
| Л^\ьгч>1 пн _ | |
| МПШ11ШГ | |
| ■3 1 | 2 * |
| 51 | 4 £ |
| 01— | - 5 13 |
| 7 | * I |
| 31= | = ID ^ |
| 14 | Jj? 5 |
| T5I | 14 ^ |
| 151 | iK §. |
| ТР 1 | 13 g |
| ■]&1 | £3 a |
| 1 | 22 ^ |
| гг 1 | 1 |
| Я1 | 2B 1 |
| Z7 | 29 § |
| rai— | — 30 5 |
| и | .72 | |
| J3i_ | _*3 i |
| J5l_ | _ 5C ttj |
| J7| | •м3 |
| 39l | 40 ^ |
Т8451

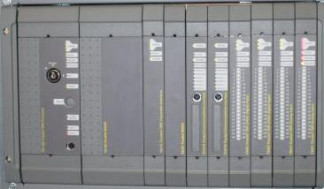

Общий вид модулей измерительно-управляющие Т8403, Т8431, Т8451, Т8471, Т8480
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм цифрового идентификатора ПО |
| Программное обеспечение контроллера СЕ3500 | СЕ3500 | Не ниже 1 | - | - |
| Программное обеспечение модуля T8403 | T8403 | Не ниже 1 | - | - |
| Программное обеспечение модуля T8431 | T8431 | Не ниже 1 | - | - |
| Программное обеспечение модуля T8451 | T8451 | Не ниже 1 | - | - |
| Программное обеспечение модуля T8471 | T8471 | Не ниже 1 | - | - |
| Программное обеспечение модуля T8480 | T8480 | Не ниже 1 | - | - |
Программное обеспечение контроллеров и модулей недоступно для изменения без разборки корпуса, либо применения специальных программно-аппаратных средств прошивки, используемых при изготовлении.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».
Метрологические характеристики модулей ввода/вывода представлены в таблицах 2 и 3.
Таблица 2
| Модифи кация модуля | Диапазоны входных сигналов | Пределы основной допускаемой приведенной погрешности, % | Пределы дополнительной приведенной погрешности от воздействия температуры окружающей среды в пределах рабочих условий, %/10 °C | Потреб ляемая мощность, Вт |
| T8431 | от минус 22 до плюс 22 мА | ±0,2 | ±0,05 | от 15 до 18 |
Таблица 3
| Модифи кация модуля | Диапазоны выходных сигналов | Пределы основной допускаемой приведенной погрешности, % | Пределы дополнительной приведенной погрешности от воздействия температуры окружающей среды в пределах рабочих условий, %/10 °C | Потреб ляемая мощность, Вт |
| T8480 | от 1 до 22 мА | ±0,1 | ±0,035 | 16 |
Таблица 4
| Модификация модуля | Диапазоны выходных сигналов | Потребляемая мощность, Вт |
| T8451 | от 0 до плюс 36 В | 24 |
| T8471 | от 0 до 150 В | 24 |
| T8403 | от минус 40 до плюс 40 В | от 15 до 18 |
| Примечание: модули серий T8451, T8471, T8403 не имеют нормированных метрологических характеристик и не относятся к измерительным компонентам. | ||
Рабочие условия эксплуатации:
Температура окружающего воздуха, °С Относительная влажность воздуха, %
от минус 5 до плюс 60 от 5 до 95 (без конденсации) 241х30х300 1,13
Г абаритные размеры модулей, не более, мм Масса, не более, кг
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на боковые панели модулей в виде наклейки.
Контроллер противоаварийной защиты СЕ 3500 с модулями измерительно-управляющими ввода/вывода (согласно заказу)
Паспорт
Методика поверки Поверка
осуществляется в соответствии с документом МП 51955-12 «Контроллеры противоаварийной защиты СЕ3500 на основе модулей измерительно-управляющих ввода/вывода Т8403, Т8431, Т8451, Т8471, Т8480. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в апреле 2012 г.
Основные средства поверки:
калибратор многофункциональный Calys 50R:
- диапазон измерений силы постоянного тока от 0 до 50 мА, погрешность 0,018% ИВ+2 мкА;
- диапазон воспроизведения силы постоянного тока от 0 до 24 мА, погрешность
0,018% ИВ +2 мкА.
Сведения о методах измерений приведены в соответствующем разделе паспорта.
Нормативные и технические документы, устанавливающие требования к контроллерам противоаварийной защиты СЕ3500 на основе модулей измерительно-управляющих ввода/вывода Т8403, Т8431, Т8451, Т8471, Т8480
1. ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технологические условия»;
2. Техническая документация фирмы «ALSTOM Power Systems S.A.», Франция.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требованиям промышленной безопасности к эксплуатации опасного производственного объекта (в составе измерительных систем и комплексов).
