Государственный реестр средств измерений

Контроллеры полевые на основе модулей измерительно-управляющих ввода/вывода CE3000 (контроллеры) AB, AH, AS, LC, LS, LE (модули), 51956-12

51956-12
Контроллеры полевые СЕ3000 на основе модулей измерительно-управляющих ввода/вывода серий AB, AH, AS, LC, LS, LE (далее ╞ контроллеры) предназначены для измерений и измерительных преобразований аналоговых выходных сигналов от первичных измерительных преобразователей, вычислений и преобразованийданных, регистрации и хранения измеренных и вычисленных значений, приема и обработки цифровых сигналов, выполнения алгоритмов, формирования и выдачи аналоговых и цифровых сигналов на основе измерений и вычислений параметров технологических процессов.
Документы
Карточка СИ
Номер в госреестре 51956-12
Наименование СИ Контроллеры полевые на основе модулей измерительно-управляющих ввода/вывода
Обозначение типа СИ CE3000 (контроллеры) AB, AH, AS, LC, LS, LE (модули)
Изготовитель Компания "ALSTOM Power Systems S.A.", Франция
Год регистрации 2012
Срок свидетельства 04.12.2017
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Контроллеры полевые СЕ3000 на основе модулей измерительно-управляющих ввода/вывода серий AB, AH, AS, LC, LS, LE (далее - контроллеры) предназначены для измерений и измерительных преобразований аналоговых выходных сигналов от первичных измерительных преобразователей, вычислений и преобразований данных, регистрации и хранения измеренных и вычисленных значений, приема и обработки цифровых сигналов, выполнения алгоритмов, формирования и выдачи аналоговых и цифровых сигналов на основе измерений и вычислений параметров технологических процессов.

Описание

Принцип действия контроллеров заключается в приеме унифицированных аналоговых и дискретных входных сигналов и преобразовании аналоговых входных сигналов в цифровую форму, обработку принятых входных сигналов по заданному алгоритму, вывод результатов обработки к объекту управления в виде аналоговых и дискретных сигналов управления, и в систему управления в виде цифровых сигналов.

В качестве первичных преобразователей могут быть использованы преобразователи термоэлектрические (с теромопарами), термопреобразователи сопротивления, источники унифицированных сигналов тока или напряжения. Совместно с первичными измерительными преобразователями модули ввода/вывода могут обеспечивать формирование управляющих сигналов на исполнительные механизмы.

Контроллеры выпускаются в следующих модификациях:

СЕ3000 ХХХ ХХ

XX - ХХХ - EPL

EPL - полевая шина Ethernet Power Link

Напряжение питания:

230 - 230 В переменного тока; 24 - 24 В постоянного тока

Количество слотов для установки модулей ввода/вывода: Наличие 10 - 10 слотов расширения;

Отсутствие 10 - 16 слотов расширения

Тип резервирования:

11 - нерезервируемый процессорный модуль и модуль питания; 21 - резервируемый процессорный модуль и модуль питания

Модификация:

RDD - шасси контроллера с возможностью подключения сигналов к модулям через клеммную колодку на модуле;

RDE - шасси контроллера с возможностью подключения сигналов к модулям удаленно через разъем на модуле и выносной клеммной колодки

Контроллеры СЕ3000 обеспечивают возможность управляющих модулей ввода/вывода следующих серий:

8-канальный модуль аналоговых вводов; 8-канальный модуль аналоговых вводов; 8-канальный модуль аналоговых вводов; 8-канальный модуль аналоговых вводов; 8-канальный модуль аналоговых вводов; 8-канальный модуль аналоговых вводов; 8-канальный модуль аналоговых вводов; 8-канальный модуль аналоговых вводов; 8-канальный модуль аналоговых вводов; 8-канальный модуль аналоговых выводов; 8-канальный модуль аналоговых выводов; 8-канальный модуль аналоговых выводов; 8-канальный модуль аналоговых выводов; 16-канальный модуль дискретных выводов; 16-канальный модуль дискретных выводов; 16-канальный модуль дискретных выводов; 16-канальный модуль дискретных выводов; 16-канальный модуль дискретных выводов; 16-канальный модуль дискретных выводов; 16-канальный модуль дискретных вводов;

AB120

AB121

AH115

AH115B

AH116-1

AH116-2

AH116A-2

AH125

AH126

AS111-1

AS111-2

AS135-1

AS135-2

LC105

LC105A-1

LC105A-2

LC106-1

LC106-2

LD106

LE108A-1

LE108A-2

LE108A-3

LE108B-1

LE108B-3

LE109A-1

LE109A-2

LE111-1

LE111-2

LE111-3

LE112-1

LE112-2

LS108-1

LS108-2

16-канальный модуль дискретных вводов;

16-канальный модуль дискретных вводов;

16-канальный модуль дискретных вводов;

16-канальный модуль дискретных вводов;

32-канальный модуль дискретных вводов;

32-канальный модуль дискретных вводов;

24-канальный модуль дискретных вводов;

24-канальный модуль дискретных вводов;

24-канальный модуль дискретных вводов;

24-канальный модуль дискретных вводов;

24-канальный модуль дискретных вводов;

30-канальный модуль дискретных вводов/выводов;

30-канальный модуль дискретных вводов/выводов.

Совокупность модулей ввода/вывода, процессорных модулей, модулей питания и разъемов для подключения сигналов представляет собой функционально законченное устройство

- полевой контроллер ввода/вывода. Модули ввода/вывода, совместно с процессорными модулями и модулями питания устанавливаются в шасси полевого контроллера. Электрическое соединение модулей осуществляется через разъемы в базовой плате, объединенные в общую шину ввода-вывода. Питание модулей ввода/вывода осуществляется от модуля питания через общую шину.

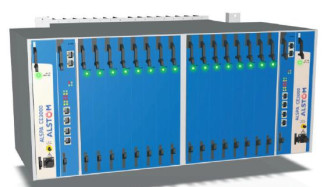

Полевой контроллер в виде моноблока крепится на монтажный каркас монтажного шкафа. Расположение полевых контроллеров при монтаже - горизонтальное или вертикальное.

Комбинирование различных модулей ввода/вывода в полевом контроллере, объединение полевых контроллеров с различной комбинацией модулей ввода/вывода на одной полевой шине позволяет создавать системы различной сложности и конфигурации.

Программное обеспечение

Таблица 1 - Идентификационные данные программного обеспечения

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм цифрового идентификатора ПО

1

2

3

4

5

Программное обеспечение полевого контроллера СЕ3000

CE3000

Не ниже 1.0

-

-

Программное обеспечение модуля AB120

AB120

Не ниже 1.0

-

-

1

2

3

4

5

Программное обеспечение модуля AB121

AB121

Не ниже 1.0

-

-

Программное обеспечение модуля AH115

AH115

Не ниже 1.0

-

-

Программное обеспечение модуля AH115B

AH115B

Не ниже 1.0

-

-

Программное обеспечение модуля AH116-1

AH116-1

Не ниже 1.0

-

-

Программное обеспечение модуля AH116-2

AH116-2

Не ниже 1.0

-

-

Программное обеспечение модуля AH116A-2

AH116A-2

Не ниже 1.0

-

-

Программное обеспечение модуля AH125

AH125

Не ниже 1.0

-

-

Программное обеспечение модуля AH126

AH126

Не ниже 1.0

-

-

Программное обеспечение модуля AS111-1

AS111-1

Не ниже 1.0

-

-

Программное обеспечение модуля AS111-2

AS111-2

Не ниже 1.0

-

-

Программное обеспечение модуля AS135-1

AS135-1

Не ниже 1.0

-

-

Программное обеспечение модуля AS135-2

AS135-2

Не ниже 1.0

-

-

Программное обеспечение модуля LC105

LC105

Не ниже 1.0

-

-

Программное обеспечение модуля LC105A-1

LC105A-1

Не ниже 1.0

-

-

Программное обеспечение модуля LC105A-2

LC105A-2

Не ниже 1.0

-

-

Программное обеспечение модуля LC106-1

LC106-1

Не ниже 1.0

-

-

Программное обеспечение модуля LC106-2

LC106-2

Не ниже 1.0

-

-

Программное обеспечение модуля LD106

LD106

Не ниже 1.0

-

-

Программное обеспечение модуля LE108A-1

LE108A-1

Не ниже 1.0

-

-

Программное обеспечение модуля LE108A-2

LE108A-2

Не ниже 1.0

-

-

Программное обеспечение модуля LE108A-3

LE108A-3

Не ниже 1.0

-

-

Программное обеспечение модуля LE108B-1

LE108B-1

Не ниже 1.0

-

-

Программное обеспечение модуля LE108B-3

LE108B-3

Не ниже 1.0

-

-

Программное обеспечение модуля LE109A-1

LE109A-1

Не ниже 1.0

-

-

Программное обеспечение модуля LE109A-2

LE109A-2

Не ниже 1.0

-

-

Программное обеспечение модуля LE111-1

LE111-1

Не ниже 1.0

-

-

1

2

3

4

5

Программное обеспечение модуля LE111-2

LE111-2

Не ниже 1.0

-

-

Программное обеспечение модуля LE111-3

LE111-3

Не ниже 1.0

-

-

Программное обеспечение модуля LE112-1

LE112-1

Не ниже 1.0

-

-

Программное обеспечение модуля LE112-2

LE112-2

Не ниже 1.0

-

-

Программное обеспечение модуля LS108-1

LS108-1

Не ниже 1.0

-

-

Программное обеспечение модуля LS108-2

LS108-2

Не ниже 1.0

-

-

Программное обеспечение контроллеров и модулей недоступно для изменения без разборки корпуса, либо применения специальных программно-аппаратных средств прошивки, используемых при изготовлении.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».

Технические характеристики

Метрологические характеристики модулей ввода/вывода представлены в таблицах 2, 3, 4, 5.

Таблица 2

Модификация модуля

Диапазоны входных сигналов

Пределы основной допускаемой погрешности, %

Пределы дополнительной приведенной погрешности от воздействия температуры окружающей среды в пределах рабочих условий, %/10 °C

Потребляемая

мощность

Приве

денной,

%

Абсолютной, °С

1

2

3

4

5

6

AB120 с термометром сопротивления для компенсации холодного спая A157 или RA157

от минус 10 до плюс 100 мВ

± 0,15

±0,02

для шины 0,75 Вт (5 В)

для ввода/вывода максимум 0,96 Вт (<40 мА)

от минус 15 до плюс 102 мВ

± 0,15

±0,02

J

от минус 40 до плюс 750 °С

± 0,15

±0,02

K

от минус 40 до плюс 1370 °С

± 0,15

±0,02

T

от минус 185 до плюс 400 °С

± 0,17

±0,02

R

от 0 до плюс 1760 °С

± 0,95

±0,02

S

от 0 до плюс 1760 °С

± 0,9

±0,02

для шины 0,75 Вт (5 В)

для ввода/вывода максимум 0,96 Вт (<40 мА)

E

от минус 40 до плюс 1000°С

± 0,12

±0,02

B

от 0 до плюс 1770 °С

± 0,9

±0,02

1

2

3

4

5

6

AB120 с термометром сопротивления для компенсации холодного спая A157 или RA157

N

от минус 40 до плюс 1300°С

± 0,15

±0,02

Платиновый термометр сопротивления, 4-х проводная схема подключения от минус 10 до плюс 70 °С

± 0,5

±0,02

AB121

PT100 от минус 50 до плюс 600 °С

± 0,15

±0,05

для шины 0,75 Вт (5 В) для ввода/вывода максимум 0,96 Вт (<40 мА)

AH115

от 0 до 10 В

± 0,1

±0,04

для шины 0,75 Вт (5 В) для ввода/вывода максимум 6,96 Вт (50мА + 8 х Ic; 0<Ic<

30 мА)

от 0 до 5 В

± 0,1

±0,04

от 1 до 5 В

± 0,1

±0,04

от 0 до 20 мА

± 0,1

±0,05

от 4 до 20 мА

± 0,1

±0,05

AH115B

от 0 до 10 В

± 0,1

±0,04

для шины 0,75 Вт (5 В)

для ввода/вывода максимум 5,88 Вт (5 мА + 8 х Ic; 0<Ic <30 мА)

от 0 до 5 В

± 0,1

±0,04

от 1 до 5 В

± 0,1

±0,04

от 0 до 20 мА

± 0,1

±0,05

от 4 до 20 мА

± 0,1

±0,05

AH116-1

от 0 до 1 В

± 0,1

±0,04

для шины 0,75 Вт (5 В) для ввода/вывода максимум 1,2 Вт (50 мА)

от 0 до 0,5 В

± 0,1

±0,04

от 0,1 до 0,5 В

± 0,1

±0,04

AH116-2

от 0 до 10 В

± 0,1

±0,04

для шины 0,75 Вт (5 В)

для ввода/вывода максимум 1,2 Вт (50 мА)

от 0 до 5 В

± 0,1

±0,04

от 1 до 5 В

± 0,1

±0,04

от 0 до 20 мА

± 0,1

±0,05

от 4 до 20 мА

± 0,1

±0,05

AH116A-2

от 0 до 10 В

± 0,1

±0,04

для шины 0,75 Вт (5 В)

для ввода/вывода максимум 1,2 Вт (50 мА)

от 1 до 5 В

± 0,1

±0,04

от 0 до 5 В

± 0,1

±0,04

от 0 до 20 мА

± 0,1

±0,05

от 4 до 20 мА

± 0,1

±0,05

AH125

от 0 до 10 В

± 0,1

±0,04

для шины 1 Вт (5

В)

для ввода/вывода максимум 1,2 Вт (50 мА)

от 0 до 5 В

± 0,1

±0,04

от 1 до 5 В

± 0,1

±0,04

от 0 до 20 мА

± 0,1

±0,05

от 4 до 20 мА

± 0,1

±0,05

AH126

от 0 до 10 В

± 0,1

±0,04

для шины 1 Вт (5

В)

для ввода/вывода максимум 1,2 Вт (50 мА)

от 0 до 5 В

± 0,1

±0,04

от 1 до 5 В

± 0,1

±0,04

от 0 до 20 мА

± 0,1

±0,05

от 4 до 20 мА

± 0,1

±0,05

Таблица 3

Модификация модуля

Диапазоны

выходных

сигналов

Пределы основной допускаемой приведенной погрешности, %

Пределы дополнительной приведенной погрешности от воздействия температуры окружающей среды в пределах рабочих условий, %/10 °С

Потребляемая мощность

AS111-1

от 0 до 20 мА

± 0,18

±0,02

для шины 0,75 Вт (5 В) для ввода/вывода максимум 13,92 Вт (50мА + 8 х Ic; 0<Ic<30 мА)

от 4 до 20 мА

± 0,18

±0,02

AS111-2

от 0 до 20 мА

± 0,18

±0,02

для шины 0,75 Вт (5 В) для ввода/вывода максимум 6,96 Вт (50мА + 8 х Ic; 0<Ic<30 мА)

от 4 до 20 мА

± 0,18

±0,02

AS135-1

от 0 до 20 мА

± 0,18

±0,02

для шины 0,75 Вт (5 В) для ввода/вывода максимум 13,92 Вт (50мА + 8 х Ic; 0<Ic<30 мА)

от 4 до 20 мА

± 0,18

±0,02

AS135-2

от 0 до 20 мА

± 0,18

±0,02

для шины 0,75 Вт (5 В) для ввода/вывода максимум 6,96 Вт (50мА + 8 х Ic; 0<Ic<30 мА)

от 4 до 20 мА

± 0,18

±0,02

Таблица 4

Модификация

модуля

Входной сигнал

Потребляемая мощность

LE108A-1

48 В постоянного тока

для шины 0,25 Вт (5 В) для ввода/вывода максимум 8,4 Вт (<175 мА)

LE108A-2

110/125 В постоянного тока

для шины 0,25 Вт (5 В) для ввода/вывода 8,75 Вт (<70 мА)

LE108A-3

24 В постоянного тока

для шины 0,25 Вт (5 В) для ввода/вывода максимум 8,4 Вт (<350 мА)

LE108B-1

48 В постоянного тока

для шины 0,25 Вт (5 В) для ввода/вывода максимум 8,4 Вт (<175 мА)

LE108B-3

24 В постоянного тока

для шины 0,25 Вт (5 В) для ввода/вывода максимум 8,4 Вт (<350 мА)

LE109A-1

48 В постоянного тока

для шины 0,25 Вт (5 В) для ввода/вывода максимум 9,6 Вт (<200 мА)

LE109A-2

24 В постоянного тока

для шины 0,25 Вт (5 В) для ввода/вывода 7,92 Вт (<330 мА)

LE111-1

48 В постоянного тока

для шины 0,25 Вт (5 В) для ввода/вывода типовое 11,52 Вт максимум 24 Вт

LE111-2

110/125 В постоянного тока

для шины 0,25 Вт (5 В) для ввода/вывода минимум 10 Вт / максимум 20 Вт

LE111-3

24 В постоянного тока

для шины 0,25 Вт (5 В) для ввода/вывода минимум 1,68 Вт / максимум 4,08 Вт

Таблица 5

Модификация

модуля

Выходной сигнал

Потребляемая мощность

LC105

48 В постоянного тока

для шины 0,25 Вт (5 В); 3,96 Вт (12 В) для ввода/вывода максимум 192,48 Вт (10мА + 16 х Ic; 0<Ic<0,25A)

LC105A-1

48 В постоянного тока

для шины 0,25 Вт (5 В); 3,96 Вт (12 В) для ввода/вывода максимум 192,48 Вт (10мА + 16 х Ic; 0<Ic<0,25A)

LC105A-2

24 В постоянного тока

для шины 0,25 Вт (5 В); 3,96 Вт (12 В) для ввода/вывода максимум 192,24 Вт (10мА + 16 х Ic; 0<Ic<0,5A)

LC106-1

«сухой контакт» 24/48 В постоянного тока

для шины 0,25 Вт (5 В); 4,8 Вт (12 В)

LC106-2

«сухой контакт» 110/125 В постоянного тока

для шины 0,25 Вт

LD106

48 В постоянного тока

для шины 0,25 Вт (5 В) для ввода/вывода максимум 195,36 Вт (70мА + 16 х Ic; 0<Ic<0,25A)

Примечание: модули серий LC, LD, LE не имеют нормированных метрологических характеристик и не относятся к измерительным компонентам.

Рабочие условия эксплуатации:

Температура окружающего воздуха, °С Относительная влажность воздуха, %

от 0 до плюс 55 от 5 до 95 (без конденсации)

24

220

от 0 до 2000

(свыше 2000 м - снижение температуры окружающего воздуха на 0,5 °С на каждые 100 м) не более, мм    25,4х233х220

0,48

Напряжение питания контроллера, В

-    от сети постоянного тока

-    от сети переменного тока Установка на высоте, м

Г абаритные размеры модулей (Ш х В х Г)

Масса модулей, не более, кг

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом и на боковые панели модулей в виде наклейки.

Комплектность

Контроллер полевой СЕ3000 с модулями измерительно-управляющими ввода/вывода (согласно заказу)

Паспорт

Методика поверки Поверка

осуществляется в соответствии с документом МП 51956-12 «Контроллеры полевые СЕ3000 на основе модулей измерительно-управляющих ввода/вывода серий AB, AH, AS, LC, LS, LE. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в апреле 2012 г.

Основные средства поверки:

калибратор многофункциональный Calys 50R:

-    диапазон измерений силы постоянного тока от 0 до 50 мА, погрешность 0,018% ИВ+2 мкА;

-    диапазон воспроизведения силы постоянного тока от 0 до 24 мА, погрешность 0,018% ИВ +2 мкА;

-    диапазон воспроизведения напряжения постоянного тока от 0 до 20 В, погрешность

0,015% ИВ + 300 мкВ;

-    воспроизведение электрических сигналов термопар K, J, T, B, R, S, E, N, пределы допускаемой погрешности 0,00005Тх + 1 е.м.р.;

-    воспроизведение электрических сигналов термопреобразователей сопротивления Pt 100, пределы допускаемой погрешности 0,00005Тх + 1 е.м.р.

Сведения о методах измерений

Сведения о методах измерений приведены в соответствующем разделе паспорта.

Нормативные и технические документы, устанавливающие требования к контроллерам полевым СЕ3000 на основе модулей измерительно-управляющих ввода/вывода серий AB, AH, AS, LC, LS, LE

1.    ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технологические условия»;

2.    Техническая документация фирмы «ALSTOM Power Systems S.A.», Франция.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требованиям промышленной безопасности к эксплуатации опасного производственного объекта (в составе измерительных систем и комплексов).

51956-12
Номер в ГРСИ РФ:
51956-12
Производитель / заявитель:
Компания "ALSTOM Power Systems S.A.", Франция
Год регистрации:
2012
Cрок действия реестра:
04.12.2017
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
