Контроллеры полевые на основе модулей измерительно-управляющих ввода/вывода CE1000, CE1500 (контроллеры) AI, AO, AT, DI, DM, DO (модули), 51957-12

Назначение

Контроллеры полевые СЕ1000, СЕ1500 на основе модулей измерительно-управляющих ввода/вывода серий AI, AO, AT, DI, DO (далее - контроллеры) предназначены для измерений и измерительных преобразований аналоговых выходных сигналов от первичных измерительных преобразователей, вычислений и преобразований данных, регистрации и хранения измеренных и вычисленных значений, приема и обработки цифровых сигналов, выполнение алгоритмов, формирования и выдачи аналоговых и цифровых сигналов на основе измерений и вычислений параметров технологических процессов.

Описание

Принцип действия контроллеров заключается в приеме унифицированных аналоговых и дискретных входных сигналов и преобразовании аналоговых входных сигналов в цифровую форму, обработку принятых входных сигналов по заданному алгоритму, вывод результатов обработки к объекту управления в виде аналоговых и дискретных сигналов управления, и в систему управления в виде цифровых сигналов.

В качестве первичных преобразователей могут быть использованы преобразователи термоэлектрические (с термопарами), термопреобразователи сопротивления, источники унифицированных сигналов тока или напряжения. Совместно с первичными измерительными преобразователями модули ввода/вывода могут обеспечивать формирование управляющих сигналов на исполнительные механизмы.

Контроллеры выпускаются в следующих модификациях:

ХХХ - X

СЕХХХХ

ХХ - ХХ

Физическая среда передачи полевой шины:

Наличие OP - оптоволокно; отсутствие OP - витая пара_

Топология полевой шины: ST - «звезда»; DC - «шина»

Тип резервирования:

S - нерезервируемая полевая шина, D - резервируемая полевая шина; DPS - резервируемая полевая шина и модуль питания

Количество интерфейсных слотов (для СЕ1500):

1 - один, 3 - три , CS103 - интерфейсная плата с поддержкой протокола IEC60870-5 (CS-103)_

Модификация (СЕ1000 или СЕ1500)

Контроллеры СЕ1500 отличаются от контроллеров СЕ1000 наличием интерфейсных модулей и встроенного процессорного модуля, который позволяет обрабатывать параметры и исполнять алгоритмы программы.

лист № 2 всего листов 8

Контроллеры СЕ 1000 и СЕ 1500 обеспечивают возможность подключения измерительно-управляющих модулей ввода/вывода следующих серий:

DI4371    4-канальный модуль дискретных вводов;

DI6371    6-канальный модуль дискретных вводов;

DI6372    6-канальный модуль дискретных вводов;

DI9371    12-канальный модуль дискретных вводов;

DI9372    12-канальный модуль дискретных вводов;

DI8371    8-канальный модуль дискретных вводов;

DI4760    4-канальный модуль дискретных вводов (NAMUR);

DM9324    модуль дискретных 8-вводов/4-выводов;

DO4322    4-канальный модуль дискретных выводов;

DO4322-1 4-канальный модуль дискретных выводов;

DO6321    6-канальный модуль дискретных выводов;

DO6322    6-канальный модуль дискретных выводов;

DO6529    6-канальный модуль дискретных выводов;

DO8332    8-канальный модуль дискретных выводов;

DO9321    12-канальный модуль дискретных выводов;

DO9322    12-канальный модуль дискретных выводов;

AI2632-1    2-канальный модуль аналоговых вводов;

AI2632    2-канальный модуль аналоговых вводов;

AI4622    4-канальный модуль аналоговых вводов;

AI4632-1    4-канальный модуль аналоговых вводов;

AI4632    4-канальный модуль аналоговых вводов;

AT4222    4-канальный модуль вводов термометров сопротивлений;

AT6402    6-канальный модуль вводов термопар;

AO2622    2-канальный модуль аналоговых выводов;

AO2632    2-канальный модуль аналоговых выводов;

AO4622    4-канальный модуль аналоговых выводов;

AO4632    4-канальный модуль аналоговых выводов.

Модули ввода/вывода представляют собой модульную систему, состоящую из ряда функционально законченных модулей. Объединение различных модулей ввода/вывода на шинном модуле, а также объединение нескольких таких шинных модулей позволяет создавать системы различной сложности и конфигурации.

Модули ввода/вывода в пластиковых корпусах устанавливаются на базовый шинный модуль с креплением защелками. Базовый шинный модуль крепится на 35 мм профильную DIN рейку, привинчиваемую к задней/боковой стенке монтажного шкафа. Электрическое соединение модулей осуществляется через разъемы и контакты на шинном модуле, объединенные в общую шину ввода-вывода.

Расположение модулей при монтаже - горизонтальное или вертикальное.

Питание модулей ввода/вывода осуществляется от модуля питания через общую шину.

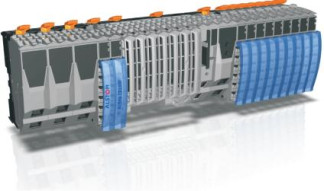

Общий вид контроллера CE1000 с модулями ввода/вывода Программное обеспечение

Общий вид контроллера CE1500-1-D-ST с модулями ввода/вывода

Таблица 1 - Идентификационные данные программного обеспечения

лист № 5 всего листов 8

Программное обеспечение контроллеров и модулей недоступно для изменения без разборки корпуса, либо применения специальных программно-аппаратных средств прошивки, используемых при изготовлении.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».

Технические характеристики

Метрологические характеристики модулей ввода/вывода представлены в таблицах 2, 3, 4, 5 .

Таблица 2

Таблица 4

Примечание: модули серий DI, DM и DO не имеют нормированных метрологических характеристик и не относятся к измерительным компонентам.

Рабочие условия эксплуатации:

Температура окружающего воздуха, °С

-    горизонтальная установка    от 0 до плюс 55

-    вертикальная установка    от 0 до плюс 50 Относительная влажность воздуха, %    от 5 до 95 (без конденсации) Установка на высоте, м    от 0 до 2000

(свыше 2000 м - снижение температуры окружающего воздуха на 0,5 °С на каждые 100 м)

Напряжение питания для модулей, В    24 (-15/+20%)

Габаритные размеры модулей (размеры да-    99х75х(12,5+0,2) ны с учетом шинного модуля, модуля ввода/вывода и клемной колодки, но без учета защитного экрана), не более, мм

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом и на боковые панели контроллеров в виде наклейки.

Комплектность

Контроллер полевой с модулями измерительно-управляющими ввода/вывода (согласно заказу) Паспорт

Методика поверки Поверка

осуществляется в соответствии с документом МП 51957-12 «Контроллеры полевые СЕ1000, СЕ1500 на основе модулей измерительно-управляющих ввода/вывода серий AI, AO, AT, DI, DM, DO. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в апреле 2012 г.

Основные средства поверки:

калибратор многофункциональный Calys 50R:

-    диапазон воспроизведения силы постоянного тока от 0 до 24 мА, погрешность

0,018% ИВ +2 мкА;

-    диапазон воспроизведения напряжения постоянного тока от 0 до 20 В, погрешность

0,015% ИВ + 300 мкВ;

-    воспроизведение электрических сигналов термопар K, J, T, B, R, S, E, N, пределы допускаемой погрешности 0,00005Тх + 1 е.м.р.;

-    воспроизведение электрических сигналов термопреобразователей сопротивления Pt 100, пределы допускаемой погрешности 0,00005Тх + 1 е.м.р.

мультиметр Fluke 87V Ex:

-    диапазон измерений напряжения постоянного тока от 10 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений ± (0,05% + 1);

-    диапазон измерений силы постоянного тока от 0,01 мкА до 10 А, пределы допускаемой относительной погрешности измерений ± (0,2% + 2).

Нормативные и технические документы, устанавливающие требования к контроллерам полевым СЕ1000, СЕ1500 на основе модулей измерительно-управляющих ввода/вывода серий AI, AO, AT, DI, DM, DO

1.    ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технологические условия»;

2.    Техническая документация фирмы «ALSTOM Power Systems S.A.», Франция.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требованиям промышленной безопасности к эксплуатации опасного производственного объекта (в составе измерительных систем и комплексов).
