| Номер в госреестре | 51962-12 |
| Наименование СИ | Счетчики статические электрической энергии постоянного и переменного тока |
| Обозначение типа СИ | СЭППТ |
| Изготовитель | ООО "Л Кард", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 29.11.2017 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Счётчики статические электрической энергии постоянного и переменного тока СЭППТ предназначены для измерения электрической энергии прямого и обратного направлений в однофазных двухпроводных сетях постоянного тока и переменного тока частотой 50 Гц.
Принцип счётчиков статических электрической энергии постоянного и переменного тока СЭППТ основан на аналого-цифровом преобразовании входных сигналов тока и напряжения двухканальным АЦП, обработке и передаче данных через интерфейсы под управлением встроенного центрального микроконтроллера. Счётчики статические электрической энергии постоянного и переменного тока СЭППТ предназначены для работы с внешними измерительными устройствами - трансформатором тока, шунтом, делителем напряжения ДНЕ-25 - с заранее заданными коэффициентами преобразования. Включение в сеть по цепи тока и по цепи напряжения определяется модификацией счётчиков статических электрической энергии постоянного и переменного тока СЭППТ.
Счётчики статические электрической энергии постоянного и переменного тока СЭППТ являются шунтовыми счётчиками - цепь тока содержит измерительный шунт (внешний или внутренний) и имеет общий контакт с цепью напряжения.
Обработка и передача данных осуществляется по одному из двух интерфейсов - CAN (протокол CAN - open) или RS-485 (протокол Modbus).
Счетчики статические электрической энергии постоянного и переменного тока СЭППТ выполнены в изолированном корпусе из поликарбоната. Корпус состоит из основания и крышки, которая крепится к основанию четырьмя винтами. Правый нижний винт опломбирован. В основании корпуса размещен измерительный модуль, залитый компаундом «вик-синт», в крышке - модуль центрального микроконтроллера. Связь между модулями осуществляется через трансформаторы с высоковольтной изоляцией.

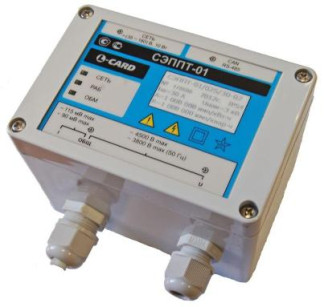

На передней панели расположены три светодиодных индикатора, индицирующих состояние питания, работу центрального микропроцессора и измерительного модуля, передачу данных по интерфейсу. На одной из боковых поверхностей корпуса смонтированы универсальный разъём«Х1», в котором имеются контакты для связи по интерфейсу и импульсные выходы для выдачи импульсов при измерении энергии, используемые при поверке счётчиков статических электрической энергии постоянного и переменного тока СЭППТ, и разъём «Х2» для подключения напряжения питания. На боковой поверхности корпуса, противоположной той, на которой смонтированы разъёмы «Х1» и «Х2», располагаются коммутационные элементы для подключения измерительных входов счётчиков статических электрической энергии постоянного и переменного тока СЭППТ по цепи тока и по цепи напряжения.
Счётчики статические электрической энергии постоянного и переменного тока СЭППТ выпускаются в модификациях согласно таблице 1 и исполнениях согласно таблице 2. Измерение электрической энергии осуществляется при значениях силы тока в сети, равных и более 0,01 % от номинальных значений, указанных в таблице 1.
Счётчики статические электрической энергии постоянного и переменного тока СЭППТ выпускаются в двух исполнениях, определяемых классом точности, в соответствии с таблицей 3.
постоянного и переменного тока СЭППТ
| Модифи кация | Измерение электрической энергии в сети | Характеристики канала тока | Характеристики канала напряжения | |||||
| по-сто-янно-го тока | переменного тока частотой 50 Гц | Включение в сеть | Номинальное значение силы тока | Включение в сеть | Номинальное значение напряжения, В | |||
| в сети | на входе СЭППТ | в сети | На входе СЭППТ | |||||
| СЭППТ-01 | Да | Через внешнее устройство -измерительный шунт | Опреде ляется сопротив лением подклю чённого измери тельного шунта | Номинальное значение напряжения 75 мВ | Непосредст венное | 3000 | 3000 | |
| СЭППТ-02 | Номинальное значение напряжения 150 мВ | |||||||
| СЭППТ-03 | Нет | Да | Через внешнее устройство -транс -форматор тока | Определяется ко-эффици-ентом трансформации подключённого трансформатора тока | 5 А | Непосредст венное | 3000 | 3000 |
| СЭППТ-04 | Через внешнее устройство - делитель напряжения ДНЕ-25 ДЛИЖ. 411522.0001 | 25000 | 6,25 | |||||
Программное обеспечение (ПО)
Характеристики программного обеспечения (ПО) приведены в таблице 2.
Счётчики статические электрической энергии постоянного и переменного тока СЭППТ имеют встроенное программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность прибора незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью счетчика.
Таблица 2 - Характеристики программного обеспечения (ПО)
| На- имено вание ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встро енное | Микропрограм ма | 2.1.94 | f8bb7cdd1273f5a56de792fd03cdcf35 | md5 |
Основные метрологические и технические характеристики счётчиков постоянного и переменного тока СЭППТ приведены в таблицах 3 - 22.
Таблица 3 - Характеристики исполнений счётчиков статических электрической энергии
| постоянного и пе | ременного тока СЭППТ | |
| Метрологическая характеристика СЭППТ | Исполнение СЭППТ | |
| 02S | 05S | |
| Сеть постоянного тока | ||
| Пределы допускаемой основной погрешности измерений энергии, % | ±0,2 (соответствие классу 0,2 по ГОСТ 8.401-80) | ±0,5 (соответствие классу 0,5 по ГОСТ 8.401-80) |
| Сеть переменного тока | ||
| Пределы допускаемой основной погрешности измерений активной энергии, % | Соответствует классу 0,2S по ГОСТ Р 52323-2005 | Соответствует классу 0,5S по ГОСТ Р 52323-2005 |
| Пределы допускаемой основной погрешности измерений реактивной энергии, % | 1 (соответствие классу 1 по ГОСТ Р 52425-2005) | |
Таблица 4 -Характеристики входов СЭППТ по цепи напряжения и по цепи тока
| Наименование характеристики | Значение |
| Номинальное значение напряжения на входе СЭППТ по цепи напряжения (среднеквадратическое значение для сети переменного тока) UHOM, В* - для модификаций СЭППТ-01, СЭППТ-02, СЭППТ-03 - для модификации СЭППТ-04 | 3000 6,25 |
| Номинальное значение напряжения на входе СЭППТ модификации СЭППТ-01 по цепи тока (среднеквадратическое значение для сети переменного тока) Uином, мВ | 75 |
| Номинальное значение напряжения на входе СЭППТ модификации СЭППТ-02 по цепи тока (среднеквадратическое значение для сети переменного тока) и21НОМ, мВ | 150 |
| Номинальное значение силы тока на входе СЭППТ модификаций СЭППТ-03, СЭППТ-04 по цепи тока (среднеквадратическое значение для сети переменного тока) 1ном, А | 5 |
| Номинальная частота сети переменного тока, Гц | 50 |
| Диапазон значений напряжения на входе СЭППТ модификаций СЭППТ-01, СЭППТ-02 по цепи напряжения, при котором обеспечивается измерение электрической энергии в сети постоянного тока, В | От 2010 до 4500 |
| Диапазон значений напряжения (среднеквадратическое значение) на входе СЭППТ по цепи напряжения, при котором обеспечивается измерение электрической энергии в сети переменного тока, В: - для модификаций СЭППТ-01, СЭППТ-02, СЭППТ-03 - для модификации СЭППТ-04 | От 2010 до 3810 От 3,75 до 7,50 |
| Диапазон значений напряжения на входе СЭППТ модификации СЭППТ-01 по цепи тока, при котором обеспечивается измерение электрической энергии, мВ - в сети постоянного тока - в сети переменного тока (среднеквадратическое значение) | От 0,75 до 112,5 От 0,75 до 90 |
| Диапазон значений напряжения на входе СЭППТ модификации СЭППТ-02 по цепи тока, при котором обеспечивается измерение электрической энергии, мВ - в сети постоянного тока - в сети переменного тока (среднеквадратическое значение) | От 1,5 до 225 От 1,5 до 180 |
| Диапазон значений силы тока (среднеквадратическое значение) на входе СЭППТ для модификаций СЭППТ-03, СЭППТ-04 по цепи тока, при котором обеспечивается измерение электрической энергии, А | От 0,05 до 6 |
| Максимальное значение напряжения на входе СЭППТ по цепи тока для модификации СЭППТ-01 и11макс, мВ - в сети постоянного тока - в сети переменного тока (среднеквадратическое значение) | 112,5 90 |
| Максимальное значение напряжения на входе СЭППТ по цепи тока для модификации СЭППТ-02 и21макс, мВ - в сети постоянного тока - в сети переменного тока (среднеквадратическое значение) | 225 180 |
| Максимальное значение силы тока (среднеквадратическое значение) на входе СЭППТ по цепи тока для модификаций СЭППТ-03, СЭППТ-04 I А ±макс'> | 6 |
Таблица 5 - Пределы допускаемой основной относительной погрешности измерений
электрической энергии в сети постоянного тока для модификаций СЭППТ-01,
СЭППТ-02
| Модификация СЭППТ | Значение напряжения U на входе СЭППТ по цепи тока | Пределы допускаемой основной относительной погрешности измерений электрической энергии в сети постоянного тока, % | |
| для исполнения СЭППТ 02S | для исполнения СЭППТ 05S | ||
| СЭППТ-01 | 0,01 UIIhom £ U < 0,05 UIIhom | ±0,4 | ±1,0 |
| 0,05 U1Ihom £ U £ U1lMaKC | ±0,2 | ±0,5 | |
| СЭППТ-02 Примечан | 0,01 U21HOM £ U < 0,05 U21HOM | ±0,4 | ±1,0 |
| 0,05 U2Ihom £ U £ U2lMaKC и е : Значения UUhc>m, U^om, Ui | ±0,2 1макс, U2iMaKc указаны в табли | ±0,5 ще 4 | |
активной энергии для модификации СЭППТ-01
| Пределы допускаемой основной от | |||
| Значение напряжения U на входе СЭППТ по цепи | Коэффициент мощности | носительной погрешности измерений активной энергии, % | |
| тока | для исполнения СЭППТ 02S | для исполнения СЭППТ 05S | |
| 0,01 и11ном < U < 0,05 U Ином | 1,00 | ±0,4 | ±1,0 |
| 0,05 иПном < U < иПмакс | ±0,2 | ±0,5 | |
| °,°2 ^ном < U < 0,1 ^ном | 0,50 (индуктивная нагрузка); | ±0,5 | ±1,0 |
| °,1 U1Iном < U < U1Iмакс | 0,80 (ёмкостная нагрузка) | ±0,3 | ±0,6 |
| Примечание: Значения U!1ном, U!1макс указаны в таблице 4 | |||
Таблица 7 - Пределы допускаемой основной относительной погрешности измерений
| активной энергии для модификации СЭППТ | Г-02 | ||
| Значение напряжения U на входе СЭППТ по цепи тока | Коэффициент мощности | Пределы допускаемой основной относительной погрешности измерений активной энергии, % | |
| для исполнения СЭППТ 02S | для исполнения СЭППТ 05S | ||
| 0,01 U21ном < U < 0,05 U 21ном | 1,00 | ±0,4 | ±1,0 |
| 0,05 U2Iном < U < U2^aKC | ±0,2 | ±0,5 | |
| 0,02 U2Iном < U < 0,1 U2Iном | 0,50 (индуктивная нагрузка); 0,80 (ёмкостная нагрузка) Ыом, U^KC указаны в таблиц | ±0,5 | ±1,0 |
| 0 1 U2Iном < U < U2^aKC Примечание: Значения U2 | ±0,3 е 4 | ±0,6 | |
Таблица 8 - Пределы допускаемой основной относительной погрешности измерений актив-
ной энергии для модификаций СЭППТ-03, СЭ1II1Т-04
| Значение силы тока I на входе СЭППТ по цепи тока | Коэффициент мощности | Пределы допускаемой основной относительной погрешности измерений активной энергии, % | |
| для исполнения СЭППТ 02S | для исполнения СЭППТ 05S | ||
| 0,01/ном < I < 0,05/ном | 1,00 | ±0,4 | ±1,0 |
| 0,05/ном < I < /макс | ±0,2 | ±0,5 | |
| 0,02!ном < I < 0,Ином | 0,50 (индуктивная нагрузка); | ±0,5 | ±1,0 |
| 0,1/ном < I < /макс | 0,80 (ёмкостная нагрузка) | ±0,3 | ±0,6 |
| Примечание | : Значения I^, /макс указаны в таблице 4 | ||
Таблица 9 - Пределы допускаемой основной относительной погрешности измерений
| реактивной энергии для модификации СЭПП | Т-01 | |
| Значение напряжения U на входе СЭППТ по цепи тока | Коэффициент sinj (индуктивная или емкостная нагрузка) | Пределы допускаемой основной относительной погрешности измерений реактивной энергии, % |
| 0,02 Ui^ < U < 0,05 U ином | 1,00 | ±1,5 |
| 0,05 Ц'цном < U < Ц'пмакс | ±1,0 | |
| 0,05 ^^Нном < U < 0,1 ^^Ином | 0,50 | ±1,5 |
| 0,1 Ц'пном < U < Ц'пмакс | ±1,0 | |
| 0,1 Ц'пном < U < Ц'пмакс Примечание: Знач | 0,25 ения Uiном, ^макс указаны | ±1,5 в таблице 4 |
| реактивной энергии для модш | икации СЭППТ-02 | |
| Значение напряжения U на входе СЭППТ по цепи тока | Коэффициент sinj (индуктивная или емкостная нагрузка) | Пределы допускаемой основной относительной погрешности измерений реактивной энергии, % |
| 0,02 U2Ihom £ U < 0,05 U21HOM | 1,00 | ±1,5 |
| 0,05 U2Ihom £ U £ U2lMaKC | ±1,0 | |
| 0,05 U2Ihom £ U < 0,1 U2Ihom | 0,50 | ±1,5 |
| 0,1 U2Ihom £ U £ U2lMaKC | ±1,0 | |
| 0,1 U2Ihom £ U £ U2lMaKC Примечание: Знач | 0,25 ения U21HOM, U2iMaKc указаны | ±1,5 в таблице 4 |
Таблица 11 - Пределы допускаемой основной относительной погрешности измерений
| реактивной энергии для модис | икаций СЭППТ-03, СЭППТ-04 | |
| Значение силы тока I в цепи тока | Коэффициент sinj (индуктивная или емкостная нагрузка) | Пределы допускаемой основной относительной погрешности измерений реактивной энергии, % |
| 0,021ном £ I < 0,051ном | 1,00 | ±1,5 |
| 0,051ном £ 1 £ 1макс | ±1,0 | |
| 0,051ном £ I < 0,11ном | 0,50 | ±1,5 |
| 0,11ном £ 1 £ 1макс | ±1,0 | |
| 0,11ном £ 1 £ 1макс Примечание: Значе | 0,25 ния 1ном, 1макс указаны в табли | ±1,5 ще 4 |
Таблица 12 -Пределы допускаемой относительной погрешности измерений электрической энергии в сети постоянного тока для модификаций СЭППТ-01, СЭППТ-02 в диапазоне каждой из влияющих величин - в диапазоне рабочих температур от минус 50 до плюс 60 °C, в диапазоне напряжения на входе СЭППТ по цепи напряжения от 2010 до 4500 В
| Модификация СЭППТ | Значение напряжения U на входе СЭППТ по цепи тока | Пределы допускаемой относительной погрешности измерений электрической энергии в сети постоянного тока, % | |
| для исполнения СЭППТ 02S | для исполнения СЭППТ 05S | ||
| СЭППТ-01 | 0,01 ^^Ином £ U < 0,05 ^^Ином | ±0,4 | ±1,0 |
| 0,05 U1Iном £ U £ U1Iмакс | ±0,2 | ±0,5 | |
| СЭППТ-02 Прим | 0,01 U2Iном £ U < 0,05 U2Iном | ±0,4 | ±1,0 |
| 0,05 U2Iном £ U £ U2Iмакс ечание : Значения U!1ном, U2Ih | ±0,2 ом, U1Iмакс, U2Iмакс укаЗанЬ | ±0,5 I в таблице 4 | |
Таблица 13 - Пределы допускаемой относительной погрешности измерений активной энергии для модификации СЭППТ-01 в диапазоне каждой из влияющих величин - в диапазоне рабочих температур от минус 50 до плюс 60 °C, в диапазоне напряжения на входе СЭППТ по цепи напряжения от 2010 до 3810 В, в диапазоне рабочих частот от 49 до 51 Гц_
| Значение напряжения U на входе СЭППТ по цепи тока | Коэффициент мощности | Пределы допуска ной погрешности ной эне | емой относитель-измерений актив-ргии, % |
| для исполнения СЭППТ 02S | для исполнения СЭППТ 05S | ||
| 1 | 2 | 3 | 4 |
| 0,01 ^^Ином £ U < 0,05 U ином | 1,00 | ±0,4 | ±1,0 |
| 0,05 ^^11ном £ U £ U1Iмакс | ±0,2 | ±0,5 |
| 1 | 2 | 3 | 4 |
| 0,02 U1Ihom £ U < 0,1 U1Ihom | 0,50 (индуктивная нагрузка); | ±0,5 | ±1,0 |
| 0 1 U1Ihom £ U £ и11макс | 0,80 (ёмкостная нагрузка) | ±0,3 | ±0,6 |
| Примечание: Значения UiIhom, U!1макс указаны в таблице 4 | |||
Таблица 14 - Пределы допускаемой относительной погрешности измерений активной энергии для модификации СЭППТ-02 в диапазоне каждой из влияющих величин -в диапазоне рабочих температур от минус 50 до плюс 60 °C, в диапазоне напряжения на входе СЭ1И1Т по цепи напряжения от 2010 до 3810 В, в диапазоне рабочих частот от 49 до 51 Гц
| Пределы допускаемой относи- | |||
| Значение напряжения U на входе СЭППТ | Коэффициент мощности | тельной погрешности измерений активной энергии, % | |
| по цепи тока | для исполнения СЭППТ 02S | для исполнения СЭППТ 05S | |
| 0,01 U2Ihom £ U < 0,05 U2Ihom | 1,00 | ±0,4 | ±1,0 |
| 0,05 U2Ihom £ U £ и21макс | ±0,2 | ±0,5 | |
| 0,02 U2Ihom £ U< 0,1 U2Ihom | 0,50 (индуктивная нагрузка); | ±0,5 | ±1,0 |
| 01 U2Ihom £ U £ и21макс | 0,80 (ёмкостная нагрузка) | ±0,3 | ±0,6 |
| Примечание: Значения U2Ihom, и21максуказаны в таблице 4 | |||
Таблица 15 - Пределы допускаемой относительной погрешности измерений активной энергии для модификаций СЭППТ-03, СЭППТ-04 в диапазоне каждой из влияющих величин -в диапазоне рабочих температур от минус 50 до плюс 60 °C, в диапазоне рабочих частот от 49 до 51 Гц, в диапазоне напряжения на входе СЭППТ по цепи напряжения от 2010 до 3810 В для модификации СЭППТ-03, в диапазоне напряжения на входе СЭППТ по цепи напряжения от 3,75 до 7,50 В для модификации СЭППТ-04_
| Значение силы тока I на входе СЭППТ по цепи тока | Коэффициент мощности | Пределы допускаемой относительной погрешности измерений активной энергии, % | |
| для исполнения СЭППТ 02S | для исполнения СЭППТ 05S | ||
| 0,011 ном £ I < 0,05 Ihom | 1,00 | ±0,4 | ±1,0 |
| 0,05Ihom £ 1 £ 1макс | ±0,2 | ±0,5 | |
| 0,021 ном £ I < 0,11ном | 0,50 (индуктивная нагрузка); 0,80 (ёмкостная нагрузка) 1ения 1ном, 1макс указаны в таблице 4 | ±0,5 | ±1,0 |
| 0,1Ihom £ 1 £ 1макс Примечание: Зна1 | ±0,3 | ±0,6 | |
Таблица 16 - Пределы допускаемой относительной погрешности измерений реактивной энергии для модификации СЭППТ-01 в диапазоне каждой из влияющих величин - в диапазоне рабочих температур от минус 50 до плюс 60 °C, в диапазоне напряжения на входе СЭППТ по цепи напряжения от 2010 до 3810 В, в диапазоне рабочих частот от 49 до 51 Гц
| Значение напряжения U на входе СЭППТ по цепи тока | Коэффициент sinj (индуктивная или емкостная нагрузка) | Пределы допускаемой относительной погрешности измерений реактивной энергии, % |
| 0,02 UiIhom £ U< 0,05 U Ином | 1,00 | ±1,5 |
| 0,05 U1Ihom £ U £ и11макс | ±1,0 | |
| 0,05 U1Ihom £ U< 0,1 U1Ihom | 0,50 | ±1,5 |
| 0,1 U1Ihom £ U £ и11макс | ±1,0 | |
| 0,1 U1Ihom £ U £ и11макс | 0,25 | ±1,5 |
| Примечание: Значения U;Ihom, UПмаксуказаны в таблице 4 | ||
Таблица 17 - Пределы допускаемой относительной погрешности измерений реактивной энергии для модификации СЭППТ-02 в диапазоне каждой из влияющих величин - в диапазоне рабочих температур от минус 50 до плюс 60 °C, в диапазоне напряжения на входе СЭППТ по цепи напряжения от 2010 до 3810 В, в диапазоне рабочих частот от 49 до 51 Гц
| Значение напряжения U на входе СЭППТ по цепи тока | Коэффициент sinj (индуктивная или емкостная нагрузка) | Пределы допускаемой относительной погрешности измерений реактивной энергии, % |
| 0,02 U2Ihom £ U< 0,05 U21HOM | 1,00 | ±1,5 |
| 0,05 U2Ihom £ U £ U2lMaKC | ±1,0 | |
| 0,05 U2Ihom £ U< 0,1 U2Ihom | 0,50 | ±1,5 |
| 0,1 U2Ihom £ U £ U2lMaKC | ±1,0 | |
| 0,1 U2Ihom £ U £ U2lMaKC Примечание: Значения U | л б а т в ы S <N « 0, у с к 1 £ § _о | ±1,5 ще 4 |
Таблица 18 - Пределы допускаемой относительной погрешности измерений реактивной энергии для модификаций СЭППТ-03, СЭППТ-04 в диапазоне каждой из влияющих величин -в диапазоне рабочих температур от минус 50 до плюс 60 °C, в диапазоне рабочих частот от 49 до 51 Гц, в диапазоне напряжения на входе СЭППТ по цепи напряжения от 2010 до 3810 В для модификации СЭППТ-03, в диапазоне напряжения на входе СЭППТ по цепи напряжения от 3,75 до 7,50 В для модификации СЭППТ-04_
| Значение силы тока I в цепи тока | Коэффициент sinj (индуктивная или емкостная нагрузка) | Пределы допускаемой относительной погрешности измерений реактивной энергии, % |
| 0,021 ном £ I < 0,05 1ном | 1,00 | ±1,5 |
| 0,051ном £ 1 £ 1макс | ±1,0 | |
| 0,051ном £ I < 0,11ном | 0,50 | ±1,5 |
| 0,11ном £ 1 £ 1макс | ±1,0 | |
| 0,11ном £ 1 £ 1макс Примечание: Знач | 0,25 ения 1ном, 1макс указаны в таблице 4 | ±1,5 |
Таблица 19 - Пределы допускаемых дополнительных относительных погрешностей измерений энергии, вызванных воздействием влияющих величин
| Пределы допускаемой дополнительной относительной погрешности, вызванной воздействием влияющей величины | Значение, % | |
| для исполнения СЭППТ02S | для исполнения СЭИШ^ | |
| Воздействие внешнего магнитного поля постоянного тока с магнитодвижущей силой, равной 1000 А Пределы допускаемой дополнительной относительной погрешности измерений энергии в сети постоянного тока, вызванной воздействием внешнего магнитного поля постоянного тока, при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4 Пределы допускаемой дополнительной относительной погрешности измерений активной энергии в сети переменного тока, вызванной воздействием внешнего магнитного поля постоянного тока, при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффициенте мощности, равном 1,0 Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии в сети переменного тока, вызванной воздействием внешнего магнитного поля постоянного тока, при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффициенте siny, равном 1,0 | ±2 | ±2 |
| Значение, % | ||
| Пределы допускаемой дополнительной относительной погрешно- | для испол | для испол |
| сти, вызванной воздействием влияющей величины | нения | нения |
| СЭППТ02S | СЭППТ05$ | |
| Воздействие внешнего магнитного поля переменного тока | ||
| частотой 50 Гц с индукцией 0,5 мТл | ||
| Пределы допускаемой дополнительной относительной погрешно- | ||
| сти измерений активной энергии в сети переменного тока, вызван- | ||
| ной воздействием внешнего магнитного поля переменного тока, | ±0,5 | ±1,0 |
| при номинальном значении входного сигнала СЭППТ по цепи то- | ||
| ка, указанном в таблице 4, и коэффициенте мощности, равном 1,0 | ||
| Пределы допускаемой дополнительной относительной погрешно- | ||
| сти измерений реактивной энергии в сети переменного тока, вы- | ||
| званной воздействием внешнего магнитного поля переменного то- | ±2 | ±2 |
| ка, при номинальном значении входного сигнала СЭППТ по цепи | ||
| тока, указанном в таблице 4, и коэффициенте siny, равном 1,0 | ||
| Воздействие радиочастотного электромагнитного поля | ||
| с уровнем 10 В/м в полосе частот от 80 до 2000 МГц | ||
| Пределы допускаемой дополнительной относительной погрешно- | ||
| сти измерений активной энергии в сети переменного тока, вызван- | ||
| ной воздействием радиочастотного электромагнитного поля, при | ±1 | ±2 |
| номинальном значении входного сигнала СЭППТ по цепи тока, | ||
| указанном в таблице 4, и коэффициенте мощности, равном 1,0 | ||
| Пределы допускаемой дополнительной относительной погрешно- | ||
| сти измерений реактивной энергии в сети переменного тока, вы- | ||
| званной воздействием радиочастотного электромагнитного поля, | ±2 | ±2 |
| при номинальном значении входного сигнала СЭППТ по цепи то- | ||
| ка, указанном в таблице 4, и коэффициенте siny, равном 1,0 | ||
| Воздействие кондуктивных помех, наведённых | ||
| радиочастотными магнитными полями с уровнем 10 В | ||
| в полосе частот от 0,15 до 80 МГц | ||
| Пределы допускаемой дополнительной относительной погрешно- | ||
| сти измерений активной энергии в сети переменного тока, вызван- | ||
| ной воздействием кондуктивных помех, наведённых радиочастот- | ±1 | ±2 |
| ными магнитными полями, при номинальном значении входного | ||
| сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффи- | ||
| циенте мощности, равном 1,0 | ||
| Пределы допускаемой дополнительной относительной погрешно- | ||
| сти измерений реактивной энергии в сети переменного тока, вы- | ||
| званной воздействием кондуктивных помех, наведённых радио- | ±2 | ±2 |
| частотными магнитными полями, при номинальном значении | ||
| входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и | ||
| коэффициенте siny, равном 1,0 | ||
| Воздействие наносекундных импульсных помех | ||
| с уровнем 2 кВ при частоте 5 кГц | ||
| Пределы допускаемой дополнительной относительной погрешно- | ||
| сти измерений активной энергии в сети переменного тока, вызван- | ||
| ной воздействием наносекундных импульсных помех при номи | ±1 | ±2 |
| нальном значении входного сигнала СЭППТ по цепи тока, указан | ||
| ном в таблице 4, и коэффициенте мощности, равном 1,0 | ||
Пределы допускаемой дополнительной относительной погрешности, вызванной воздействием влияющей величины
для исполнения СЭППТ02S
для исполнения
сэппт^
Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии в сети переменного тока, вызванной воздействием наносекундных импульсных помех при номинальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, и коэффициенте siny, равном 1,0 Воздействие самонагрева Пределы допускаемой дополнительной относительной погрешности измерений активной энергии в сети переменного тока, вызванной самонагревом при максимальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4, при коэффициенте мощности, равном 1,0 и 0,5 (индуктивная нагрузка)
±2
±2
±0,1
±0,2
Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии в сети переменного тока, вызванной самонагревом при максимальном значении входного сигнала СЭППТ по цепи тока, указанном в таблице 4
- при коэффициенте siny, равном 1,0 (индуктивная или ёмкостная нагрузка)
±0,7
±1,0
±0,7
±1,0
- при коэффициенте siny, равном 0,5 (индуктивная или ёмкостная нагрузка)
Наличие гармоник в цепях напряжения и тока Пределы допускаемой дополнительной относительной погрешности измерений активной энергии в сети переменного тока, вызванной наличием гармоник в цепях напряжения и тока, при значении входного сигнала СЭППТ по цепи тока, равном половине от максимального значения, указанного в таблице 4, и коэффициенте мощности, равном 1,0
±0,4
±0,5
Наличие субгармоник в цепи тока Пределы допускаемой дополнительной относительной погрешности измерений активной энергии в сети переменного тока, вызванной наличием субгармоник в цепи тока, при значении входного сигнала СЭППТ по цепи тока, равном половине от максимального значения, указанного в таблице 4, и коэффициенте мощности, равном 1,0
±0,6
±1,5
Таблица 20 - Характеристики импульсных выходов СЭППТ
| Назначение импульсного выхода | Обозначение импульсного выхода | Наличие импульсного выхода в модификации СЭППТ | |
| СЭППТ-01 СЭППТ-02 | СЭППТ-03 СЭППТ-04 | ||
| Выдача импульсов при измерении энергии постоянного тока прямого и обратного направлений | А= | Имеется | Нет |
| Выдача импульсов при измерении активной энергии прямого и обратного направлений | А~ | Имеется | |
| Выдача импульсов при измерении реактивной энергии прямого и обратного направлений | R | Имеется | |
| Обозначение импульсного выхода | Обозначение постоянной СЭППТ на его передней панели | Размер ность постоянной СЭППТ | Значение постоянной СЭП | ПТ | ||
| СЭППТ-01 | СЭППТ-02 | СЭППТ-03 | СЭППТ-04 | |||
| А= | «A» | ими/кВт-ч | ( 3 х107 ") | — | — | |
| А~ | (3х107^ | ( 3,6х106 ^ | ||||
| R | «R» | имп/кварч | Коб ' V / где КТТ - коэффициент трансформации подключаемого внешнего трансформатора тока, указан на передней панели СЭППТ | ( коо j где КТТ - коэффициент трансформации подключаемого внешнего трансформатора тока, указан на передней панели СЭППТ | ||
| 110 ) где 1ш - номинальное значение силы тока подключаемого внешнего шунта, указанное на передней панели СЭППТ, А | ||||||
Таблица 22 - Эксплуатационные характеристики СЭППТ
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин | 10 |
| Время непрерывной работы, ч | Не ограничено |
| Максимальная перегрузка входа СЭППТ по цепи тока в течение 0,5 с: - для модификации СЭ1Д1Т-01, В - для модификации СЭ1]ПТ-02, В - для модификаций СЭ1 ШТ-03 и СЭППТ-04, А | 2,25 4,5 120 |
| Максимальная перегрузка входа СЭППТ по цепи напряжения в течение 10 с напряжением любой полярности (пиковое значение), В: - для модификаций СЭППТ-01, СЭППТ-02, СЭППТ-03 - для модификации СЭППТ-04 | 12500 25 |
| Максимальная перегрузка СЭППТ по цепи питания напряжением постоянного тока без сохранения технических характеристик в течение неограниченного времени, В | 400 |
| Рабочие условия применения в части воздействия внешних климатических факторов - согласно ГОСТ 15150-69, исполнение У, категория 2: - влажность при температуре плюс 25 °C, не более, % но при этом - нижнее значение рабочей температуры, °С - верхнее значение рабочей температуры, °С | 100 Минус 50 Плюс 60 |
| Рабочие условия применения в части воздействия внешних механических факторов | ГОСТ 17516.1-90, группа М25 |
| Устойчивость к воздействию электромагнитных помех: - воздействие воздушных электростатических разрядов | ГОСТ Р 51317.4.2-2010, степень жесткости 4 |
| Наименование характеристики | Значение |
| - воздействие радиочастотного магнитного поля в полосе частот от 80 до 2000 МГц при наличии тока в цепи тока СЭППТ - воздействие радиочастотного магнитного поля в полосе частот от 80 до 2000 МГц при отсутствии тока в цепи тока СЭППТ - воздействие наносекундных импульсных помех на разъёмы «СЕТЬ» и «CAN RS-485» - воздействие наносекундных импульсных помех на вход СЭППТ по цепи тока «I» и по цепи напряжения «U» - воздействие кондуктивных помех, наведённых радиочастотными электромагнитными полями в полосе частот от 0,15 до 80 МГц | ГОСТ Р 51317.4.3-2006, степень жесткости 3 ГОСТ Р 51317.4.3-2006, степень жесткости 4 ГОСТ Р 51317.4.4-2007, степень жёсткости 3 ГОСТ Р 51317.4.4-2007, степень жёсткости 4 ГОСТ Р 51317.4.6-99, степень жесткости 3 |
| Уровень индустриальных радиопомех, создаваемых СЭППТ | ГОСТ Р 51318.22-2006, класс Б |
| Общие требования безопасности | ГОСТ Р 52319-2005 |
| Защита от поражения электрическим током | ГОСТ Р МЭК 536-94, класс защиты II |
| Напряжение питания постоянного тока, В | От 40 до 160 |
| Потребляемая мощность, не более, Вт | 15 |
| Г абаритные размеры, не более, мм | 125 х 125 х 90 |
| Масса, не более, кг | 0,9 |
| Наработка на отказ, не менее, ч | 100000 |
| Срок службы, не менее, лет | 16 |
Знак утверждения типа наносят на переднюю панель счётчиков статических электрической энергии постоянного и переменного тока СЭППТ, на титульный лист руководства по эксплуатации и паспорта - типографским способом.
Комплект поставки счетчиков статических электрической энергии постоянного и переменного тока СЭППТ приведен в таблице 23.
Таблица 23 - Комплект поставки счетчиков статических электрической энергии
| постоянного и переменного тока СЭП | ПТ | |
| Наименование | Обозначение | Количество |
| Счётчик статический электрической энергии постоянного и переменного тока СЭППТ | ДЛИЖ.411618.0055 | 1 |
| Счётчик статический электрической энергии постоянного и переменного тока СЭППТ. Паспорт | ДЛИЖ.411618.0055 ПС | 1 |
| Диск CD-ROM с данными: | 1 | |
| - руководство по эксплуатации | ДЛИЖ.411618.0055 РЭ | |
| - методика поверки | ДЛИЖ.411618.0055 МП | |
| - программное обеспечение | — | |
| Комплект кабельный* | — | 1 |
| Упаковка | — | 1 |
| * Поставляется по отдельному заказу |
осуществляется в соответствии с документом ДЛИЖ.411618.0055 МП «Счётчики статические электрической энергии постоянного и переменного тока СЭППТ. Методика поверки», утвержденным ФГУП «ВНИИМС» в сентябре 2012 г.
Перечень основных средств измерений, используемых при поверке, приведен в таблице 24. Таблица 24 - Основные средства поверки
| Наименование, обозначение | Тип | Требуемые характеристики |
| 1. Установка поверочная универсальная | УППУ-МЭ 3.1 К 02 | Диапазон воспроизведения напряжения переменного тока (частота 50 Гц) 5 - 300 В (среднеквадратическое значение), относительная погрешность ±2 % |
| Диапазон измерений напряжения переменного тока (частота 50 Гц) 5 - 300 В (среднеквадратическое значение), относительная погрешность ±0,02 % | ||
| Диапазон воспроизведения силы переменного тока (частота 50 Гц) 0,002 - 6 А (среднеквадратическое значение), относительная погрешность ±2 % | ||
| Диапазон измерений силы переменного тока (частота 50 Гц) 0,002 - 0,01 А (среднеквадратическое значение), относительная погрешность ±0,02 % | ||
| Измерение активной электрической мощности, относительная погрешность ±0,05 % | ||
| Измерение реактивной электрической мощности, относительная погрешность ±0,2 % | ||
| 2. Универсальный калибратор | Transmille 3010 | Диапазон воспроизведения напряжения постоянного тока 900 - 1020 В, относительная погрешность ±0,02 % |
| 3. Многофункциональный калибратор | FLUKE 9100 | Диапазон воспроизведения напряжения постоянного тока 0,0005 - 5 В, относительная погрешность ±0,01 % |
| 4. Частотомер электронно-счётный | ЧЗ-63/1 | Счёт числа импульсов от 1 до 105; длительность импульсов не менее 1 мкс; частота следования импульсов не более 5 кГц; амплитуда импульса 0,05 - 10 В |
| 5. Мультиметр цифровой | Keithley 2000 | Диапазон измерений переменного напряжения от 0,00001 - 100 В, относительная погрешность ±0,02 % |
Сведения приведены в руководстве по эксплуатации ДЛИЖ.411618.0055 РЭ «Счётчик статический электрической энергии постоянного и переменного тока СЭППТ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к счётчикам статическим электрической энергии постоянного и переменного тока СЭППТ
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
2.ГОСТ 8.391-80 «ГСОЕИ. Счётчики электрической энергии постоянного тока. Методы и средства поверки»
3. ГОСТ Р 52320-2005 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии»
4. ГОСТ Р 52323-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S»
5. ГОСТ Р 52425-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии»
6. ГОСТ P 51317.4.2-2010 «Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний»
7. ГОСТ Р 51317.4.3-2006 «Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний»
8. ГОСТ Р 51317.4.4-2007 «Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний»
9. ГОСТ Р 51317.4.6-99 «Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний»
10. ГОСТ Р 51318.22-2006 «Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений»
11. ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
12. ДЛИЖ.411618.0055 ТУ «Счётчики статические электрической энергии постоянного и переменного тока СЭППТ. Технические условия»
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1510 |
| Поверителей | 3 |
| Актуальность данных | 23.11.2024 |
