Назначение

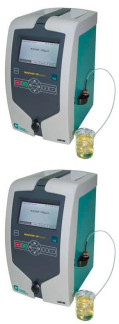

Анализаторы давления насыщенных паров MINIVAP VPSH Xpert и MINIVAP VPXpert (далее по тексту - анализаторы) предназначены для измерений давления насыщенных паров нефти, невязких углеводородов и растворителей, в том числе бензина, а также смесей бензина с оксигенатами.

Описание

Принцип действия анализатора заключается в измерении давления паров пробы, которая всасывается поршнем в герметичную, термостатированную измерительную камеру. В зависимости от положения поршня в камере может создаваться различное соотношение объемов паровой и жидкой фаз. В измерительной камере создается и поддерживается с помощью термостата заданная температура, значение которой регулируется с помощью термоэлектрического модуля и контролируется по показаниям датчика температуры. Давление измеряется встроенным в поршень пьезорезистивным датчиком. После установления равновесия температуры и давления производится измерение давления насыщенных паров исследуемого вещества. При измерениях соотношение объемов пар-жидкость выбирается в соответствии с требованиями ГОСТ Р 52340-2005 «Нефть. Метод определения давления паров методом расширения», ASTM D 6377 "Метод определения давления сырой нефти: VPCRx (метод расширения)", ASTM D 6378 "Стандартный тест-метод для определения давления насыщенных паров (VPx) нефтепродуктов, углеводородов и смесей углеводородов с оксигенатами (метод тройного расширения)" и EN ISO 13016 "Жидкие нефтепродукты. Определение давления насыщенных паров. Часть I: Определение давления насыщенных воздухом паров (ASVP)".

Программа анализатора позволяет с помощью корреляционных уравнений вычислять давление насыщенных паров по Рейду в соответствии с ГОСТ 1756-2000 (ИСО 3007-99) "Нефтепродукты. Определение давления насыщенных паров" и ASTM D 323 "Метод определения давления паров нефтепродуктов (метод Рейда)"; давление паров бензина и бензиновых смесей в соответствии с ASTM D 4953 "Тест-метод для определения давления паров бензина и бензиновых смесей (сухой метод)"; давление паров нефтепродуктов по формуле, приведенной в ASTM D 5191 "Стандартный тест-метод для определения давления насыщенных паров (VPx ) нефтепродуктов (мини-метод)". Результаты измерений и расчетов отображаются на дисплее анализатора. Анализатор оснащен интерфейсом RS 232 для передачи результатов на принтер или компьютер и встроенным процессором для хранения полученных данных с целью их последующей распечатки.

Основные узлы анализатора: измерительная камера с поршнем, датчики давления и температуры, термоэлектрический модуль, устройство отбора проб, приемный контейнер, буквенно-цифровой дисплей и встроенное программное обеспечение размещены в общем металлическом корпусе. Управление работой осуществляется с помощью органов управления, расположенных на передней панели корпуса

Анализатор MINIVAP VPSH Xpert отличается от MINIVAP VPXper только маркировкой на лицевой панеле корпуса, все технические и метрологические характеристики этих анализаторов одинаковы. Анализаторы с маркировкой MINIVAP VPSH Xpert выпускаются для применения в РФ, с маркировкой MINIVAP VPXper - в Европе.

tap

Программное обеспечение

Анализаторы имеют встроенное программное обеспечение «VPS-З» разработанное изготовителем специально для решения задач управления работой анализаторов. ПО выполняет следующие функции: выбор метода измерений, единицы измерений давления и температуры, языка интерфейса, установка даты и времени, управление работой анализатора, прием, обработка и отображение измерительной информации, автоматическая диагностика состояний анализатора, сохранение и распечатка результатов измерений.

Идентификационные данные встроенного ПО представлены в таблице 1.

Таблица 1

Влияние встроенного программного обеспечения анализаторов учтено при нормировании метрологических характеристик. Информация о версии ПО доступна через меню анализатора.

Метрологические и технические характеристики приведены в таблице 2. Таблица 2

У словия эксплуатации:

•    диапазон рабочих температур окружающего воздуха, °С

от 15 до 35 80

от 84 до 106,7

•    относительная влажность воздуха (без конденсации), %, не более

•    атмосферное давление, кПа

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации. На лицевую панель корпуса анализатора знак наносится в виде наклейки или другим методом.

Комплектность

Поверка

осуществляется по методике поверки МП 231-0019-2012 «Анализаторы давления насыщенных паров MINIVAP VPSH Xpert и MINIVAP VPXpert. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 03.08.2012 г.

Основное средство поверки: стандартные образцы (ГСО) абсолютного давления насыщенных паров нефтепродуктов АДНП-10, АДНП-20, АДНП-30, АДНП-40, АДНП-50, АДНП-100, номера в Госреестре ГСО 8536-2004, ГСО 8537-2004, ГСО 8538-2004, ГСО 8539-2004, ГСО 8540-2004, ГСО 8541-2004 соответственно. Границы относительной погрешности АДНП-10 ±4 %, остальных ГСО ±2,5 % при Р=0,95.

Сведения о методах измерений

Сведения о методе измерений приведены в документе «Анализатор давления насыщенных паров MINIVAP VPSH Xpert (MINIVAP VPXpert). Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам давления насыщенных паров MINIVAP VPSH Xpert и MINIVAP VPXpert

Техническая документация изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции (нефтепродуктов) установленным законодательством Российской Федерации обязательным требованиям.
