Комплексы программно-аппаратные телемеханики Мегаполис-ТМ, 51978-12

Комплексы программно-аппаратные телемеханики ┌Мегаполис-ТМ√ (далее комплексы) предназначены для измерения, сбора, обработки и регистрации измерительной информации, поступающей от датчиков в виде аналоговых сигналов тока и передачи данных в системы более высокого уровня.

Документы

Описание типа

Карточка СИ

Номер в госреестре	51978-12
Наименование СИ	Комплексы программно-аппаратные телемеханики
Обозначение типа СИ	Мегаполис-ТМ
Изготовитель	ОАО "Владимироблгаз", г.Владимир
Год регистрации	2012
МПИ (интервал между поверками)	2 года
Описание типа	скачать

Назначение

Комплексы программно-аппаратные телемеханики «Мегаполис-ТМ» (далее комплексы) предназначены для измерения, сбора, обработки и регистрации измерительной информации, поступающей от датчиков в виде аналоговых сигналов тока и передачи данных в системы более высокого уровня.

Описание

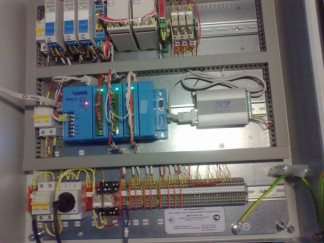

Комплексы включают в свой состав IBM PC совместимый программируемый контроллер ADAM-5510M (Госреестр №22907-07), программируемый GSM модем-терминал ТС65, модули ввода/вывода аналоговых и дискретных сигналов, источники вторичного электропитания, устройства связи с объектом.

Применяются для работы в составе распределенной автоматизированной системы телеметрии параметров транспортировки природного газа, проходящего через газораспределительные пункты (далее - ГРП).

Принцип действия комплексов заключается в измерении, сборе, обработке, регистрации и дальнейшей передаче данных о транспортируемом природном газе, поступающих с ГРП, с заранее заданной периодичностью, либо по запросу оператора, на операторскую станцию.

Дополнительно к основным функциям комплексы так же могут выполнять регистрацию положения запорных и предохранительных устройств, регистрацию температуры помещения ГРП, температуры теплоносителя в системе отопления, регистрировать состояние пожарной и охранной сигнализаций.

Комплексы обеспечивают выполнение следующих функций:

- измерение и передачу на автоматизированное рабочее место (далее - АРМ) оператора аналоговых сигналов от датчиков параметров транспортировки природного газа и датчиков помещения ГРП;

- измерение и передачу на АРМ оператора дискретных сигналов от датчиков предохранительных устройств ГРП, пожарной и охранной сигнализации;

- передачу данных по стандарту GSM;

- автоматическую установку связи с операторской станцией;

- синхронизацию времени с операторской станцией;

- архивирование данных на время пропадания связи с операторской станцией и передача архива этих данных при восстановлении связи;

Программное обеспечение (ПО) обеспечивает реализацию функций комплексов. ПО комплексов разделено на метрологически значимую и метрологически незначимую части. Первая хранит все процедуры, функции и подпрограммы, осуществляющие регистрацию, обработку, хранение, контроль, индикацию и передачу результатов измерений ИВК; а также защиту и идентификацию ПО. Вторая хранит все библиотеки, процедуры и подпрограммы взаимодействия с операционной системой и периферийными устройствами (не связанные с измерениями).

Защита ПО комплексов от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу, осуществляется путем: разделения, идентификации, защиты от несанкционированного доступа

Таблица 1

Наименование

ПО

Идентифик ационное наименова ние ПО

Номер

версии

ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм

вычислени

цифрового идентифик атора ПО

ПО

«Мегаполис-

ТМ»

CONTR

4.0

8543add64847bf770215191820a4576f

MD5

Доступ к метрологически значимой части ПО комплексов для пользователя закрыт и осуществляется с помощью специализированной программы «ADAM-5510 Series Utility» при подключении с помощью ЭВМ через последовательный порт. При изменении установленных параметров (исходных данных) в ПО комплексов обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов, при этом сообщения о событиях (изменениях) записываются в журнал событий, доступный только для чтения. Данные защищены от любых искажений путем кодирования. ПО ИВК имеет уровень защиты С, в соответствии с МИ -3286-2010.

Технические характеристики

Метрологические и технические характеристики комплексов, включая показатели точности приведены в таблице 2

_Таблица 2

Наименование	Комплексы «Мегаполис-ТМ»
Диапазоны входных сигналов: - силы постоянного тока, мА	от 4 до 20
Пределы допускаемой основной приведенной погрешности комплексов при преобразовании входного аналогового сигнала силы постоянного тока в цифровой сигнал, %:	± 0,25
Пределы допускаемой дополнительной приведенной погрешности комплексов при преобразовании входного аналогового сигнала силы постоянного тока в цифровой сигнал от влияния изменения температуры окружающей среды от нормальной (23 ± 2 °С) в диапазоне температур от минус 10 до 50 °С, % /10 °С:	± 0,15
Пределы допускаемой относительной погрешности комплексов при измерении времени, %	± 0,01
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа	от минус 10 до 50 до 95 без конденсации от 84 до 108
Напряжение питания, В	220 ±10% (50±1 Гц)
Потребляемая мощность, Вт, не более	25
Г абаритные размеры, мм, не более	600х600х210
Масса, кг, не более	25
Средний срок службы, лет, не менее	10

Комплексы обеспечивают искробезопасность электрических цепей уровня "ia" в соответствии с требованиями ГОСТ Р 51330.10.

Знак утверждения типа

наносится на корпус комплексов методом шелкографии и на титульный лист паспорта типографским способом.

Комплектность

Таблица 3

Наименование	Количество
Комплексы программно-аппаратные телемеханики «Мегаполис-ТМ», зав № 291, 292, 293, 294, 295, 296, 297, 298, 299, 300 , 301, 302, 303, 304, 305, 306, 307, 308, 309, 310, 311, 312, 313, 314, 315, 316, 317, 318, 319, 320, 321, 322, 323, 324, 325, 326, 327, 328.	1 экз.
Комплексы программно-аппаратные телемеханики «Мегаполис-ТМ». Паспорт.	1 экз.
Инструкция. ГСИ. Комплексы программно-аппаратные телемеханики «Мегаполис-ТМ». Методика поверки.	1 экз.

Поверка

осуществляется по документу МП 51978-12 «Инструкция. ГСИ. Комплексы программноаппаратные телемеханики «Мегаполис-ТМ. Методика поверки», утвержденному ГЦИ СИ ООО «СТП» 12 октября 2012 года.

Перечень основных средств поверки (эталонов):

- калибратор многофункциональный MC5-R.
