| Номер в госреестре | 52002-12 |
| Наименование СИ | Приемники-антенны синхронизирующие |
| Обозначение типа СИ | ТСЮИ.468157.123 |
| Изготовитель | ОАО "РИРВ", г. Санкт-Петербург |
| Год регистрации | 2012 |
| Срок свидетельства | 07.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приемники - антенны синхронизирующие ТСЮИ.468157.123 (далее - приемники) предназначены для частотно-временных и навигационных измерений и применяются при определении собственных координат, текущего времени и формировании собственной шкалы времени (ТТТВ). синхронизированной с одной из назначенных базовых ШВ (UTC(SU) или UTC(USNO) по ГОСТ 8.567-99), по сигналам стандартной точности (СТ) диапазона L1 и L2 ГЛОНАСС и/или GPS.
Конструктивно приемники состоят из блока антенного ТСЮИ.464659.047 (БА), модуля приемовычислительного 1К-161-42 ТСЮИ.468157.065-01 (МПВ), установленного на плате ТСЮИ.469335.009-01. БА закрыт радиопрозрачным обтекателем.
БА обеспечивает прием, фильтрацию, усиление и передачу на вход МПВ радиосигналов навигационных космических аппаратов (НКА), находящихся в зоне радиовидимости. В МПВ реализованы 16 универсальных приемоизмерительных канала, каждый из которых обеспечивает поиск и слежение за радиосигналами отдельного НКА, измерение радионавигационных параметров фазового центра БА, относительно каждого НКА, декодированием принятой служебной информации.
Принцип действия приемников -основан на измерении текущих навигационных параметров путем параллельного приема и обработки 16-ю измерительными каналами сигналов КНС ГЛОНАСС с кодом стандартной точности (СТ-код) в частотном диапазоне L1 с литерами рабочих частот от минус 7 до 12 и КНС GPS с кодом стандартной точности (C/A-код) в частотном диапазоне L1 (1575,42 МГц).
Приемники работать в трех настраиваемых режимах: «Контроль», «Навигация на стоянке», «Время на твердой точке», «Навигация в движении». В режиме «Навигация на стоянке» приемники осуществляют определение координат и текущего времени. В режиме «Время на твердой точке» приемники осуществляют только определение текущего времени. В режиме «Навигация в движении» приемники осуществляют определение координат, скорости и текущего времени.
Обмен информацией между приемником и ПЭВМ, а также внешними устройствами осуществляется по последовательному интерфейсу RS-422 в виде сообщений формата BINARY.

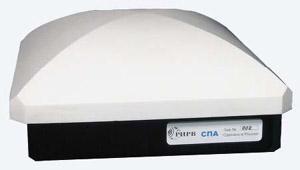

Внешний вид приемников, место пломбировки от несанкционированного доступа и место нанесения «Знака утверждения типа» приведены на рисунке 1.
Примечания: * - место пломбировки от несанкционированного доступа;
** - место нанесения «Знака утверждения типа».
Рисунок 1.
Метрологические и технические характеристики приемников приведены в таблице 1.
Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности определений координат (при доверительной вероятности 0,95), при работе по сигналам КНС ГЛОНАСС и GPS, м - в плане - по высоте | ± 10 ± 15 |
| Пределы допускаемой абсолютной погрешности определений координат (при доверительной вероятности 0,95), при работе по сигналам КНС ГЛОНАСС, м - в плане - по высоте | ± 15 ± 25 |
| Пределы допускаемой абсолютной погрешности определений координат (при доверительной вероятности 0,95), при работе по сигналам КНС GPS, м - в плане - по высоте Примечание: погрешности измерений координат обеспечиваются: при приеме радиосигналов не менее 4 НКА при работе по одной из КНС и не менее 5 НКА при работе по сигналам КНС ГЛОНАСС и GPS; при значении геометрического фактора (GDOP) рабочего созвездия НКА не более 3 при работе по одной из КНС и не более 3,5 при работе по сигналам КНС ГЛОНАСС и GPS | ± 11 ± 16 |
| Пределы допускаемой абсолютной погрешности синхронизации формируемой ШВ со ШВ UTC (SU) или UTC (USNO) (при доверительной вероятности 0,95) в режиме «Навигация на стоянке» по сигналам ГЛОНАСС и /или GPS, нс | ± 100 |
| Пределы допускаемой абсолютной погрешности синхронизации формируемой ШВ со ШВ UTC (SU) или UTC (USNO) (при доверительной вероятности 0,95) в режиме «Время на твердой точке» по сигналам ГЛОНАСС и /или GPS, нс | ± 50 |
| Пределы допускаемой абсолютной погрешности синхронизации формируемой ШВ со ШВ UTC (SU) или UTC (USNO) (при доверительной вероятности 0,95) в режиме «Время на твердой точке» по сигналам только одного НКА ГЛОНАСС и /или GpS, нс | ± 200 |
| Наименование параметра или характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности синхронизации формируемой ШВ со ШВ UTC (SU) или UTC (USNO) (при доверительной вероятности 0,95) в режиме «Навигация в движении» по сигналам ГЛОНАСС и /или GPS, не Примечание: погрешности синхронизации со ШВ UTC (SU) или UTC (USNO) обеспечиваются: - при приеме радиосигналов не менее 4 НКА (с GDOP < 3) при работе по одной из КНС и не менее 5 НКА при работе по радиосигналам ГЛОНАСС и GPS (с GDOP < 3,5); - при известных координатах с погрешностью не более 1,5 м по каждой координате; - при соответствии значения реального смещения между системной ШВ ГЛОНАСС (ШВ GPS) и UTC (SU) (UTC (USNO)) значению, передаваемому НКА в составе служебной информации. | ± 200 |
| Время получения первого достоверного отсчета навигационно-временных параметров с вероятностью 0,95, не более: в режиме «горячий старт», с в режиме «теплый старт», с в режиме «холодный старт», мин при синхронизации собственной ШВ со ШВ ГЛОНАСС или GPS при синхронизации собственной ШВ со UTC(SU) при синхронизации собственной ШВ со UTC(USNO) | 50 80 5 10 30 |
| Г абаритные размеры, мм, не более | 186x186x101 |
| Масса, кг, не более | 1,6 |
| Напряжение питания от сети постоянного тока, В | от 12 до 36 |
| Потребляемая мощность от сети постоянного тока, Вт, не более | 4 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа (мм рт.ст) | от минус 40 до 60 до 98 от 60 (450) |
| Средняя наработка на отказ, ч, не менее | 30 000 |
Знак утверждения типа средства измерений наносится типографским способом на титульный лист Руководства по эксплуатации и наклейкой на корпус приемников.
Основной комплект поставки включает:
- приемник - антенна синхронизирующий ТСЮИ.468157.123 - 1 шт.;
- комплект монтажных частей ТСЮИ.461951.083;
- эксплуатационная документация;
- методика поверки - 1 шт.;
- упаковочная тара ТСЮИ.461956.005 - 1 шт.
осуществляется по документу «Инструкция. Приемники-антенны синхронизирующие. ТСЮИ.468157.123. Методика поверки», ТСЮИ.468157.123 МП утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 15 февраля 2012 г.
Основные средства поверки:
- имитатор сигналов СН-3803М (Регистрационный № 36528-07), количество каналов для сигналов КНС ГЛОНАСС - 8, для сигналов КНС GPS - 16, пределы допускаемой погрешности установки уровня мощности выходного сигнала ± 1 дБ;
- источник питания постоянного тока Б5-75 (Регистрационный № 21569-01), диапазон воспроизводимых значений напряжения постоянного тока от 0,01 до 29,9 В, пределы допускаемой погрешности выходного напряжения при изменении напряжения сети на ± 10 % ± (0,001 % + 0,5 мВ);
- частотомер электронно-счетный 53132A (Регистрационный № 26211-03), диапазон измеряемых частот от 0,1 до 225 МГц, пределы допускаемой относительной
_7
погрешности по частоте внутреннего опорного генератора на интервале 1 год ± 110 .
ТСЮИ.468157.123 РЭ. «Приемник-антенна синхронизирующий ТСЮИ.468157.123. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к приемникам-антеннам синхронизирующим ТСЮИ.468157.123
ТСЮИ.468157.123 ТУ. «Приемник-антенна синхронизирующий ТСЮИ.468157.123. Технические условия»
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе в области обороны и безопасности государства.
