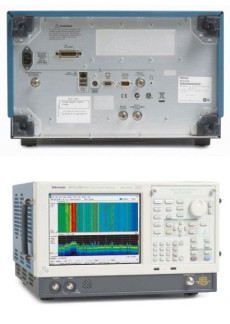

Анализаторы спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B, 52003-12

опция

наименование

примечания

05

цифровой выход I/Q

RSA6106B, RSA6114B, RSA6120B

10

измерение AM, FM, ФM

11

измерение фазовых шумов и джиттера

12

измерение временных интервалов

20

детальный анализ сигналов

21

анализ сигналов с цифровой модуляцией

22

измерение OFDM

40

полоса частот анализа 40 МГ ц

RSA5103A, RSA5106A

50

предварительный усилитель

от 1 МГц до 3,6 ГГц RSA5103A

от 1 МГц до 6,2 ГГц RSA5106A, RSA6106B

51

предварительный усилитель

от 100 кГц до 20 ГГц, RSA6114B/6120B

52

триггер частотной маски

85

полоса частот анализа 85 МГц

RSA5103A, RSA5106A

110

полоса частот анализа 110 МГц

RSA6106B, RSA6114B, RSA6120B

200

расширенная функция триггера

RSA5103A, RSA5106A

5040

комбинация опций 50 и 40

RSA5103A, RSA5106A

5085

комбинация опций 50 и 85

RSA5103A, RSA5106A

56KR

конструктивное исполнение для стойки

RSA5103A/5106A

RSA6106B/6114B/6120B

идентификационное наименование

RSA5100A Firmware

RSA6100B Firmware

идентификационный номер версии

V2.6.0118 и выше

V2.6.2032 и выше

класс риска

A по WELMEC 7.2 для категории U

диапазон частот

RSA5103A

oi 1 1 м ю 3 1 1 м

RSA5106A

oi 1 1 м to <\2 1 1 м

RSA6106B

oi *) к1 м м <\2 1 1 м

RSA6114В

oi *) kin м 14 1 1 м

RSA6120B

от 9 кГц до 20 ГГц

полоса частот анализа сигналов в реальном времени

RSA5103A, RSA5106A

стандартное исполнение

25 МГц

опция 40

40 МГц

опция 85

85 МГц

RSA6106B, RSA6114B, RSA6120B

стандартное исполнение

40 МГц

опция 110

110 МГц

пределы допускаемой погрешности частоты опорного генератора при температуре от 20 до + 30 °С после заводской калибровки

± МО'7

временной дрейф частоты опорного генератора за 10 лет, не более RSA5103A. RSA5106A .....................................................RSA6106B. RSA6114В. RSA6120B.....................................................................................................................................................................

: 3 1(Г7 ±2-IO'7

дополнительная температурная погрешность частоты опорного генератора, не более

RSА5103A. RSА5106А в интервале от 10 до 40 °С RSA6106B, RSA6114В, RSA6120B в интервале от 0 до 50 °С

±11(Г7 : 2- 1 ()’Х

параметры выхода синхронизации

частота

ll) Ml и

уровень, не менее

0 дБм1

параметры входа синхронизации

частота

RSA5103A. RSA5106A

||) Ml и

RSA6106B, RSA6114B, RSA6120B

от 1 до 25 МГц с шагом 1 МГц; 1,2288; 4,8; 19,6608 МГц

диапазон синхронизации

RSA5103A. RSA5106A RSA6106B. RSA6114В. RSA6120B

уровень

3 ИГ"

3 иг

от - 10 до + 6 дБм

полоса пропускания

RSA5103A, RSA5106A

стандартное исполнение дополнительно с опцией 85

от 0,1 Гц до 5 МГц 10 МГц

RSA6106B, RSA6114B, RSA6120B стандартное исполнение дополнительно с опцией 110

от 0,1 Гц до 8 МГц 10 МГц

уровень фазовых шумов на частоте 1 ГГц, не более

RSA5103A, RSA5106A

при отстройке 1 кГц при отстройке 10 кГц при отстройке 100 кГц

-    103 дБн/Гц 2

-    109 дБн/Гц

-    112 дБн/Гц

RSA6106B, RSA6114B, RSA6120B

при отстройке 1 кГц при отстройке 10 кГц при отстройке 100 кГц

-    100 дБн/Гц

-    106 дБн/Гц

-    107 дБн/Гц

максимальный уровень сигнала на входе

без предварительного усилителя с предварительным усилителем

+ 30 дБм + 20 дБм

примечание 1. здесь и далее дБм обозначает уровень в дБ относительно 1 мВт

примечание 2. здесь и далее дБн обозначает уровень сигнала в дБ относительно уровня на центральной (несущей) частоте

усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, не более

RSA5103A. RSA5106A

предварительный усилитель выключен

на частотах от 100 Гц до 4 кГц (LF Path) на частотах от 4 до 10 кГц (LF Path) на частотах от 10 кГц до 32 МГц (LF Path)

-    124 дБм (тип.знач)

-    141 дБм

-    150 дБм

на частотах от 9 кГц до 1 МГц

на частотах от 1 до 10 МГц

на частотах от 10 МГц до 2 ГГц

на частотах от 2 до 3 ГГц

на частотах от 3 до 4 ГГц

на частотах от 4 до 6,2 ГГц; RSA5106A

-    108 дБм (тип.знач)

-    136 дБм

-    154 дБм

-    153 дБм

-    151 дБм

-    149 дБм

предварительный усилитель (опция 50) включен на частотах от 1 до 32 МГц (LF Path) на частотах от 1 до 10 МГц на частотах от 10 МГц до 2 ГГц на частотах от 2 до 3 ГГц на частотах от 3 до 6,2 ГГц; RSA5106A

-    158 дБм

-    158 дБм

-    164 дБм

-    163 дБм

-    161 дБм

RSA6106B, RSA6114B, RSA6120B предварительный усилитель выключен на частотах от 9 кГц до 10 МГц на частотах от 10 до 100 МГц на частотах от 100 МГц до 2,3 ГГц на частотах от 2,3 до 4 ГГц на частотах от 4 до 6,2 ГГц

-    99 дБм

-    149 дБм

-    151 дБм

-    149 дБм

-    145 дБм

RSA6114B

предварительный усилитель выключен на частотах от 6,2 до 7 ГГц на частотах от 7 до 10 ГГц на частотах от 10 до 14 ГГц

-    145 дБм

-    137 дБм

-    135 дБм

RSA6120B

предварительный усилитель выключен на частотах от 6,2 до 8,2 ГГц на частотах от 8,2 до 12,4 ГГц на частотах от 12,4 до 17,5 ГГц на частотах от 17,5 до 20 ГГц

-    145 дБм

-    149 дБм

-    145 дБм

-    143 дБм

RSA6106B

предварительный усилитель (опция 50) включен на частотах от 1 до 10 МГц на частотах от 10 МГц до 1 ГГц на частотах от 1 до 4 ГГц на частотах от 4 до 6,2 ГГц

-    159 дБм

-    165 дБм

-    164 дБм -163 дБм

RSA6114B, RSA6120B

предварительный усилитель (опция 51) включен на частотах от 100 кГц до 1 МГц на частотах от 1 до 10 МГц на частотах от 10 до 100 МГц на частотах от 100 МГц до 4 ГГц на частотах от 4 до 14 ГГц на частотах от 14 до 20 ГГц

-    122 дБм

-    135 дБм

-    152 дБм

-    164 дБм

-    162 дБм

-    160 дБм

КСВН входа, типовые значения, не более

RSA5103A. RSA5106A

предварительный усилитель выключен на частотах от 10 МГц до 3 ГГц на частотах от 3 до 6,2 ГГц (RSA5106A)

1,4

1,6

предварительный усилитель включен

на частотах от 10 МГц до 3 ГГц (RSA5103A) на частотах от 10 МГц до 6,2 ГГц (RSA5106A)

1,6

1,6

RSA6106B, RSA6114B, RSA6120B

предварительный усилитель выключен на частотах от 10 МГц до 4 ГГц на частотах от 4 до 6,2 ГГц на частотах от 6,2 до 20 ГГц

1.5

1.6 2,0

предварительный усилитель включен на частотах от 10 МГц до 4 ГГц RSA6106B

RSA6114B, RSA6120B на частотах от 4 до 6,2 ГГц на частотах от 6,2 до 14 ГГц (RSA6114B) на частотах от 6,2 до 20 ГГц (RSA6120B)

1,6

1.5

1.6

1.9

1.9

ослабление входного аттенюатора (ступенями по 5 дБ)

RSA5103A. RSA5106A

oi и м 55 il)

RSA6106B, RSA6114B, RSA6120B

от 0 до 75 дБ

пределы основной допускаемой погрешности измерения уровня мощности (ослабление аттенюатора 10 дБ) при температуре 23 ± 5 °С

RSA5103A, RSA5106A; - 20 дБм

RF Path, 100 МГц LF Path, 10 МГц

± 0,31 дБ ± 0,31 дБ

RSA6106B, RSA6114B, RSA6120B; 100 МГц предварительный усилитель выключен, - 20 дБм предварительный усилитель включен, - 50 дБм

± 0,31 дБ ± 0,40 дБ

неравномерность амплитудно-частотной характеристики (ослабление аттенюатора 10 дБ) при температуре 23 ± 5 °С, не более

RSA5103A. RSA5106A

предварительный усилитель выключен, - 20 дБм на частотах от 10 до 32 МГц (LF Path) на частотах от 10 МГц до 3 ГГц на частотах от 3 до 6,2 ГГц; RSА5106А

± 0,2 дБ ± 0,35 дБ ± 0,5 дБ

предварительный усилитель включен, - 50 дБм на частотах от 10 до 32 МГц (LF Path) на частотах от 10 МГц до 3 ГГц на частотах от 3 до 6,2 ГГц; RSА5106А

± 0,5 дБ ± 0,5 дБ ± 0,7 дБ

RSA6106B. RSA6114В. RSA6120B

предварительный усилитель выключен, - 20 дБм на частотах от 10 до 3 ГГц на частотах от 3 до 6,2 ГГц на частотах от 6,2 до 20 ГГц

± 0,5 дБ ± 0,8 дБ ± 1,0 дБ

предварительный усилитель включен, - 50 дБм на частотах от 10 МГц до 6,2 ГГц (опция 50) на частотах от 10 МГц до 20 ГГц (опция 51)

± 0,7 дБ ± 0,7 дБ

уровень интермодуляционных искажений 3-го порядка на частотах свыше 300 МГц, типовое значение, не более

RSA5103A. RSA5106A

S4 lI>ii

RSA6106B, RSA6114B, RSA6120B

- 80 дБн

уровень гармонических искажений 2-го порядка с выключенным предварительным усилителем, типовое значение, не более

- 80 дБн

неравномерность амплитудно-частотной характеристики в полосе частот анализа сигналов в реальном времени, не более

RSA5103A. RSA5106A. частота 200 МГц

в полосе до 300 кГц

± 0,1 дБ

в полосе до 25 МГц в полосе до 40 МГц (опции 40, 85) в полосе до 85 МГц (опция 85)

± 0,3 дБ ± 0,3 дБ ± 0,5 дБ

RSA6106B, RSA6114B, RSA6120B, частота 200 МГц

в полосе до 300 кГц

± 0,1 дБ

в полосе до 10 МГц

± 0,2 дБ

в полосе до 40 МГц

± 0,4 дБ

в полосе до 110 МГ ц (опция 110)

± 0,5 дБ

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ

[КИ

тип соединителей входного разъема ВЧ

RSA5103A, RSA5106A, RSA6106B, RSA6114B RSA6120B

N(f)

SMA(f)

габаритные размеры (ширина х высота х глубина), мм

473 х 282 х 531

масса (без аксессуаров)

RSA5103A, RSA5106A RSA6106B, RSA6114B, RSA6120B

24,7 кг 26,3 кг

частота и напряжение электропитания

50 Гц; от 200 до 240 В 400 Гц; от 90 до 132 В

потребляемая мощность, не более

RSA5103A, RSA5106A RSA6106B, RSA6114B, RSA6120B

400 Вт 450 Вт

условия эксплуатации

группа 3 ГОСТ 22261-94

рабочий диапазон температур RS \5I<>3 V RS \5 И )f' \

...................................................................................................RSA6106B. RSA6114В. RSA6120B...............................................................................

без DVD с DVD

диапазон температур транспортирования и хранения относительная влажность при температуре до + 30 оС

без DVD с DVD

от + 5 до + 40 °С

от + 5 до + 50 °С от + 5 до + 40 °С от - 20 до + 60 °С

до 90 % от 80 %

предельная высота над уровнем моря рабочие условия транспортирование и хранение

3000 м 12200 м

электромагнитная совместимость безопасность

по ГОСТ Р 51522-99 по ГОСТ Р 52319-2005

наименование и обозначение

кол-во

анализатор спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B

1 шт. по заказу

кабель сетевой

1 шт.

клавиатура USB

1 шт.

мышь компьютерная USB

1 шт.

адаптер BNC(f)-N(m) - для моделей RSA5103A, RSA5106A

1 шт.

адаптер SMA(m)-SMA(f) - для модели RSA6120B

1 шт.

наименование и обозначение

кол-во

крышка лицевой панели

1 шт.

краткое руководство пользователя (брошюра на английском языке)

1 шт.

руководство по применению (брошюра на английском языке)

1 шт.

руководство по программированию на CD

1 шт.

руководство по эксплуатации 071-2841-02 (на русском языке) на CD

1 шт.

методика поверки МП РТ 1813-2012

1 шт.

наименование и требования к метрологическим характеристикам

рекомендуемые эталонные средства измерений и метрологические характеристики

генератор сигналов диапазон частот от 10 МГц до верхней границы частотного диапазона поверяемой модели; диапазон уровня мощности от - 50 до + 5 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 117 дБн/Гц;

вход синхронизации 10 МГц

для моделей RSA5103A, RSA5106A, RSA6106B: генератор сигналов измерительный Anritsu MG3691C с опциями 2, 3, 4 диапазон частот от 8 МГц до 10 ГГц; диапазон уровня от - 115 до + 18 дБм для моделей RSA6114B, RSA6120B: генератор сигналов измерительный Anritsu MG3692C с опциями 2, 3, 4 диапазон частот от 8 МГц до 20 ГГц; диапазон уровня от - 115 до + 15 дБм

уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 119 дБн/Гц; вход синхронизации 10 МГц

стандарт частоты уровень сигнала «10 МГц» от 0 до + 10 дБм;

относительная погрешность частоты сигнала «10 МГц» не более ± 110-9

стандарт частоты рубидиевый SRS FS725 номинальный уровень сигнала «10 МГц» + 7 дБм годовой дрейф частоты 10 МГц не более ± 1-10-10

частотомер

частотомер универсальный Tektronix FCA3000

разрешение на частоте 10 МГц не хуже 1 Гц;

вход синхронизации 10 МГц

разрешение на частоте 10 МГц не хуже 0,001 Гц; вход синхронизации 10 МГц

ваттметр проходящей СВЧ мощности диапазон частот от 10 МГц до 18 ГГц; диапазон уровня мощности от - 50 до - 10 дБм; относительная погрешность измерения уровня мощности не более ± 0,1 дБ

ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28

относительная погрешность измерения мощности от - 50 до + 20 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,1 дБ
