| Номер в госреестре | 52009-12 |
| Наименование СИ | Приемники измерительные |
| Обозначение типа СИ | ESR3, ESR7 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 07.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приемники измерительные ESR3, ESR7 предназначены для измерений электромагнитных помех по ГОСТ Р 51318.16.1.1-2007, а также параметров спектра радиотехнических сигналов, в том числе в реальном масштабе времени.
Конструктивно приемники измерительные ESR3, ESR7 выполнены в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Принцип действия приемников измерительных ESR3, ESR7 основан на методе последовательного и параллельного анализа сигнала. Приемники измерительные ESR3, ESR7 представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты. Для предотвращения перегруза входного каскада при измерениях широкополосных помех приемники измерительные ESR3, ESR7 оснащены переключаемыми преселекторами. Приемники измерительные ESR3, ESR7 имеют режимы частотного последовательного сканирования с последующей обработкой сигнала промежуточной частоты ПЧ фильтрами и детекторами на цифровых микросхемах и временного параллельного сканирования на основе БПФ с обработкой сигнала ПЧ программными фильтрами и детекторами. Приемники измерительные ESR3, ESR7 обеспечивает сканирование для измерения радиопомех в диапазоне частот по внутренней автоматизированной процедуре. Также приемники измерительные ESR3, ESR7 позволяют проводить анализ радиотехнических сигналов в реальном масштабе времени.
Управление операциями меню, а также задание рабочих параметров производится с помощью клавиатуры передней панели. Результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем приемники измерительные ESR3, ESR7 обеспечивают подключение по интерфейсам: GPIB, USB 2.0, LAN (100Base-T).
Приемники измерительные ESR3, ESR7 имеют следующие опции:
B4 - опорный генератор повышенной точности;
B9 - следящий генератор;
B22 - предусилитель;
B29 - расширение диапазона частот от 10 Гц;
B30 - питание от постоянного тока;
B50 - плата для сканирования во временной области и анализа в реальном масштабе времени;
K53 - сканирование во временной области;
K55 - анализ в реальном масштабе времени;
K56 - анализ ПЧ.
Программное обеспечение «ESR Firmware» предназначено только для работы с приемниками измерительными ESR3, ESR7 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение не влияет на метрологические характеристики приемников измерительных ESR3, ESR7.
Уровень защиты программного обеспечения А по МИ 3286-2010.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ESR Firmware | FW ESR | Версия 1.76 | — | --- |

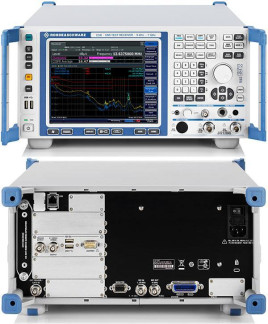

Внешний вид приемников измерительных ESR3, ESR7 приведен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
ы
ВО
ыыш иез ЫЙЫН во □000; & 0000= (( ) т 0000= 'V з
0000= *0*0 ашо
•о" @ "!/•"
Метрологические и технические характеристики приемников измерительных ESR3, ESR7 приведены в таблице 1.
Таблица 1
| Наименование характеристик | Значения характеристик |
| Диапазон частот: | |
| ESR3 | от 9 кГц до 3,6 ГГц |
| ESR7 | от 9 кГц до 7 ГГц |
| от 10 Гц с опцией В29 |
| Наименование характеристик | Значения характеристик | ||
| Номинальное значение частоты опорного кварцевого генератора | 10 МГц | ||
| Пределы допускаемой основной относительной погрешности частоты опорного генератора, 5Оп | ±1х10'6 | ||
| с опцией термостатированного ге- ± 1 х 10'7 нератора опорной частоты B4 | |||
| Пределы допускаемой абсолютной погрешности измерения частоты F^m в режиме частотомера (при отношении сигнал/шум не менее 25 дБ) | ±(8оп х Fh3m + R) | ||
| Разрешение частотомера, R | 0,001 Гц | ||
| Диапазон полос обзора | 0 Гц; от 10 Гц до полного диапазона частот | ||
| Пределы допускаемой относительной погрешности установки полосы обзора | ±0,1 % | ||
| Режимы сканирования приемника | Частотное, во временной области (опции K53+B50) | ||
| Диапазон частот, измеряемый в параллельном режиме, при сканировании во временной области | 0,66 МГц при RBW = 200 Гц 30 МГц при RBW = 9 кГц 24.6 МГц при RBW = 120 кГц 25.6 МГц при RBW = 1 МГц | ||
| Уровень фазовых шумов относительно уровня несущей на несущей частоте 500 МГц, при отстройке от несущей, не более | 100 Гц 1 кГц 10 кГц 100 кГц 1 МГц | минус 84 дБ/Гц минус 101 дБ/Гц минус 106 дБ/Гц минус 115 дБ/Гц минус 134 дБ/Гц | |
| Диапазон перестройки фильтров полосы пропускания ПЧ, RBW | от 10 Гц до 10 МГц (с шагом 1-2-3-5), 20 МГ ц, 28 МГц и 40 ГГц в нулевой полосе обзора | ||
| 200 Гц, 9 кГц, 120 кГц, 1 МГц - фильтры электромагнитной совместимости (ЭМС) | |||
| 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц - дополнительные фильтры ЭМС с опцией В29 | |||
| от 10 Гц до 300 кГц (с шагом 1-2-3-5) - фильтры БПФ | |||
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ | ±3 % | ||
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ (фильтры ЭМС): | ±3 % | ||
| Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), не более: | 5:1 | ||
| Коэффициент прямоугольности фильтров ЭМС (по уровням минус 60 дБ и минус 6 дБ), не более | 4:1 | ||
| Диапазон перестройки полос видеофильтра | от 1 Гц до 10 МГц (с шагом 1-2-3-5), 20 МГц, 28 МГц, 40 МГц | ||
| Диапазон перестройки фильтров преселекции, в диапазоне частот по уровню минус 6 дБ | от 10 Гц до 150 кГц | фиксированный НЧ | |
| от 150 кГц до 30 МГц от 30 МГц до 80 МГц от 80 МГц до 130 МГц от 130 МГц до 180 МГц от 180 МГц до 230 МГ ц от 230 МГц до 300 МГц | фиксированные полосовые 35 МГц 94 МГц 94 МГц 91 МГц 105 МГц 110 МГц | ||
| Наименование характеристик | Значения характеристик | ||
| Диапазон перестройки фильтров преселекции, в | от 300 МГц до 425 МГц | 195 МГц | |
| диапазоне частот по уровню минус 6 дБ | от 425 МГц до 570 МГц | 200 МГц | |
| от 570 МГц до 715 МГц | 210 МГц | ||
| от 715 МГц до 860 МГц | 200 МГц | ||
| от 860 МГц до 1005 МГц | 200 МГц | ||
| от 1005 МГц до 1750 МГц от 1750 МГц до 2850 МГц от 2850 МГц до 4850 МГц от 4850 МГц до 7000 МГц | фиксированные ВЧ | ||
| Предусилитель (опция В22) | усиление 20 дБ от 1 кГц до 7 ГГц | ||
| Диапазон измеряемых уровней | от среднего уровня шумов до +30 дБ относительно 1 мВт | ||
| Средний уровень собственных шумов в режиме | с выключенным | c включенным | |
| анализатора спектра, приведенный к 1 Гц, относительно 1 мВт, не более: | предусилителем | предусилителем | |
| на частоте 10 Гц | минус 90 дБ | ||
| на частоте 20 Гц | минус 100 дБ | ||
| на частоте 100 Гц | минус 110 дБ | ||
| на частоте 1 кГц | минус 120 дБ | минус 140 дБ | |
| от 9 кГц до 100 кГц | минус 130 дБ | минус 150 дБ | |
| от 100 кГц до 1 МГц | минус 145 дБ | минус 155 дБ | |
| от 1 МГ ц до 1 ГГц | минус 152 дБ | минус 165 дБ | |
| от 1 Гц до 3,6 ГГц | минус 150 дБ | минус 162 дБ | |
| от 3,6 ГГц до 6 ГГц | минус 148 дБ | минус 160 дБ | |
| от 6 ГГц до 7 ГГц | минус 146 дБ | минус 158 дБ | |
| Средний уровень собственных шумов в режиме | с выключенным | с включенным | |
| измерительного приемника (детектор средних значений), относительно 1 мкВ, не более: | предусилителем | предусилителем | |
| на частоте 10 Гц, RBW = 10 Гц | 27 дБ | ---- | |
| на частоте 20 Гц, RBW = 10 Гц | 17 дБ | ---- | |
| на частоте 100 Гц, RBW = 10 Гц | 7 дБ | ---- | |
| на частоте 1 кГц, RBW = 100 Гц | 7 дБ | минус 13 дБ | |
| от 9 кГц до 100 кГц, RBW = 200 Гц | 0 дБ | минус 20 дБ | |
| от 100 кГц до 150 кГц, RBW = 200 Гц | минус 15 дБ | минус 25 дБ | |
| от 150 кГц до 1 МГц, RBW = 9 кГц | 2 дБ | минус 8 дБ | |
| от 1 МГц до 30 МГц, RBW = 9 кГц | минус 5 дБ | минус 18 дБ | |
| от 30 МГц до 1 ГГц, RBW=120 кГц | 6 дБ | минус 7 дБ | |
| от 1 ГГц до 3,6 ГГц, RBW=1 МГц | 17 дБ | 5 дБ | |
| от 3,6 ГГц до 6 ГГц, RBW=1 МГц | 19 дБ | 7 дБ | |
| от 6 ГГц до 7 ГГц, RBW=1 МГц | 21 дБ | 9 дБ | |
| Пределы допускаемой абсолютной погрешности | с выключенным пресе- | с включенным | |
| измерения уровня сигнала минус 10 дБ относительно 1 мВт на частоте 64 МГц (опорный уро- | лектором | преселектором | |
| вень минус 10 дБ относительно 1 мВт, ослабление входного аттенюатора 10 дБ, RBW = 10 кГц) | ±0,2 дБ | ±0,3 дБ | |
| Неравномерность амплитудно-частотной харак- | с выключенным | с включенным | |
| теристики относительно уровня на частоте 64 МГц, не более | преселектором | преселектором | |
| в диапазоне частот от 10 Гц до 9 кГц | ±1,0 дБ | ±1,0 дБ | |
| в диапазоне частот от 9 кГц до 10 МГц | ±0,5 дБ | ±0,6 дБ | |
| в диапазоне частот от 10 МГц до 3,6 ГГц | ±0,3 дБ | ±0,6 дБ | |
| в диапазоне частот от 3,6 ГГц до 7 ГГц | ±0,5 дБ | ±0,8 дБ | |
| Диапазон и шаг перестройки аттенюатора СВЧ | от 0 до 70 д | Б через 5 дБ | |
| Наименование характеристик | Значения характеристик | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ | ±0,2 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц, при RBW | фильтры развертки фильтры БПФ | ±0,1 дБ ±0,2 дБ |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ) | от 0 до минус 50 дБ от минус 50 до минус 60 дБ от минус 60 дБ до минус 70 дБ | ±0,1 дБ ±0,15 дБ ±0,2 дБ |
| Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 20 дБ и доверительной вероятности 95% | с выключенным преселектором от 9 кГц до 10 МГц от 10 МГц до 3,6 ГГц от 3,6 ГГц до 7 ГГц | ±0,4 дБ ±0,31 дБ ±0,4 дБ |
| с включенным преселектором от 9 кГц до 3,6 ГГц от 3,6 ГГц до 7 ГГц | ±0,47 дБ ±0,57 дБ | |
| Типы детекторов | Максимальный пиковый, минимальный пиковый, среднеквадратический RMS, квазипико-вый, средний AVG, CISPR-AVG, CISPR-RMS | |
| Пределы допускаемой абсолютной погрешности выполнения амплитудного соотношения квазипикового детектора (в соответствии с ГОСТ Р 51318.16.1.1-2007) | ±1,5 дБ | |
| Пределы допускаемой абсолютной погрешности выполнения импульсной характеристики квазипи-кового детектора (в соответствии с ГОСТ Р 51318.16.1.1-2007) | |||
| Частота повторения, Гц | Значения импульсной характеристики и её допустимые отклонения, дБ, в полосе частот: | ||
| от 9 до 150 кГц | от 0,15 до 30 МГц | от 30 до 1000 МГц | |
| 1000 | - | минус 4,5 ± 1,0 | минус 8,0 ± 1,0 |
| 100 | минус 4,0 ± 1,0 | опорное значение | опорное значение |
| 60 | минус 3,0 ± 1,0 | - | - |
| 25 | опорное значение | - | - |
| 20 | - | +6,5 ± 1,0 | +9,0 ± 1,0 |
| 10 | +4,0 ± 1,5 | + 10,0 ± 1,5 | +14,0 ± 1,5 |
| 5 | +7,5 ± 2,0 | - | - |
| 2 | +13,0 ± 2,0 | +20,5 ± 2,0 | +26,0 ± 2,0 |
| 1 | +17,0 ± 2,0 | +22,5 ± 2,0 | +28,5 ± 2,0 |
| Относительный уровень интермодуляцион- | с выключенным | с включенным | с включенным |
| ных искажений 3 порядка Ьимз, выражен- | преселектором и | преселектором и | преселектором и |
| ный в виде точки пересечения 3 порядка (TOI)1, при сдвиге по частоте не менее | выключенным | выключенным | включенным пре |
| предусилителем | предусилителем | дусилителем | |
| 5xRBW или 10 кГц (что больше), относи | |||
| тельно 1 мВт, не менее | |||
| от 10 МГц до 100 МГц | 12 дБ | 5 дБ | минус 16 дБ |
| от 100 МГц до 3,6 ГГц | 13 дБ | 8 дБ | минус 14 дБ |
| от 3,6 ГГц до 7 ГГц | 15 дБ | 5 дБ | минус 10 дБ |
| 1TOI = (2*Ьсмес - ЬИМ3)/2, где: Ьсмес. - уровень входного сигнала смесителя | |||
| Относительный уровень гармонических искажений 2-го порядка Lk2, выраженный в виде точки пересечения 2-го порядка (SHI)2, в диапазоне частот, относительно 1 мВт, не менее от 100 МГц до 3,5 ГГц | с выключенным преселектором и выключенным предусилителем | с включенным преселектором и выключенным предусилителем | с включенным преселектором и включенным предусилителем | |||
| 45 дБ | 50 дБ | 35 дБ | ||||
| 2SHI = L^^.- Lk2, где: L^^. - уровень входного сигнала смесителя | ||||||
| Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов, относительно уровня несущей, не более | минус 70 дБ | |||||
| Уровень остаточных сигналов комбинационных частот, относительно 1 мВт, не более | вход заглушен, аттенюатор 0 дБ, частота не менее 1 МГц | минус 103 дБ | ||||
| Входное сопротивление анализатора | 50 Ом | |||||
| КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более | до 3,6 ГГц от 3 ГГц до 7 ГГц | 1,5 2,0 | ||||
| Разъем СВЧ входа: | N-тип «розетка» | |||||
| Характеристики следящего генератора (опция B9) | ||||||
| Диапазон частот сигнала ESR3 ESR7 | от 100 кГц до 3,6 ГГц от 100 кГц до 7 ГГц | |||||
| Диапазон уровней сигнала, относительно 1 мВт | от минус 60 дБ до 0 дБ | |||||
| Пределы допускаемой абсолютной погрешности выходного уровня сигнала минус 10 дБ относительно 1 мВт на частоте 64 M^ | ±1,0 дБ | |||||
| Неравномерность амплитудно-частотной характеристики относительно уровня минус 10 дБ относительно 1 мВт на частоте 64 МГц, не более | ±3,0 дБ | |||||
| Разъем СВЧ выхода: | N-тип «розетка» | |||||
| Режим анализа в реальном м при выключенном преселекто | 1асштабе времени )е (опция K55+B50) | |||||
| Диапазон значений полосы обзора | от 10 кГц до 40 МГ ц | |||||
| Диапазон значений полосы пропускания | от 2 Гц до 128 кГц по уровню минус 3 дБ от 3 Гц до 192 кГц по уровню минус 6 дБ | |||||
| Значения неравномерности амплитудно-частотной характеристики, не более | ± 0,8 дБ | |||||
| Значение динамического диапазона в полосе анализа 40 МГц, не менее | 70 дБ | |||||
| Минимальная длительность сигнала для измерения уровня в полосе анализа 40 МГ ц с детектором Max Peak | 24 мкс | |||||
Условия эксплуатации и массогабаритные характеристики
| Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха | от +5 °С до +40 °С от 40 % до 90 % | |
| Условия хранения и транспортирования: - температура окружающего воздуха - относительная влажность воздуха | от минус 40 °С до +70 °С не более 90 % | |
| Масса без опций, не более | 12,8 кг | |
| Г абаритные размеры (ширинахвысотахглубина) | 412 мм х 197 мм х 517 мм | |
| Питание от сети переменного тока | от 100 В до 240 В; от 50 Гц до 400 Гц | |
| Потребляемая мощность | не более 250 Вт | |
| Напряжение питания постоянного тока | опция B30 | от 10 до 28 В |
| Время прогрева | 30 мин | |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель приемников измерительных ESR3, ESR7 методом наклейки.
Комплект поставки включает:
- приемник измерительный ESR3, ESR7 - 1 шт.;
- опции к приемнику - по отдельному заказу;
- комплект ЗИП - 1 шт.;
- комплект эксплуатационной документации - 1 шт.;
- методика поверки - 1 шт.
осуществляется по документу «Приемники измерительные ESR3, ESR7. Методика поверки» МП РТ 1815-2012, утвержденному ФБУ «Ростест-Москва» в 2012 г.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Стандарт частоты | Частота выходных сигналов 5 МГц, 10 МГц | ±5х10-10 за 1 год | Стандарт частоты рубидиевый GPS-12RG |
| Частотомер универсальный | Диапазон частот от 0,001 Гц до 100 МГц | ±5х10-10 с внешней опорной частотой за 1 год | Частотомер универсальный CNT-90XL |
| Генератор сигналов | от 100 кГц до 7 ГГц от минус 100 дБ до 10 дБ относительно 1 мВт ИМ: длительность импульсов от 20 нс до 1 с | уровень фазовых шумов на частоте 1 ГГц при отстройке 20 кГ ц не более минус 115 дБ/Гц относительно уровня несущей | Генератор сигналов СВЧ SMF100A |
| Генератор сигналов произвольной формы | от 10 Гц до 100 кГц от 5 мВ до 5 В ИМ: длительность импульсов от 20 нс до 1 с | ±1х10-6 ±1 % | Генератор сигналов произвольной формы HMF2525 |
| Измеритель мощности | от 10 Гц до 7 ГГц от 2*10-3 до 1*102 мВт | ±0,1 дБ | Преобразователь измерительный NRP-Z51 аттестованный по 2-ому разряду |
| Аттенюатор ступенчатый | от 0 Гц до 100 МГц от 0 до 70 дБ | ±0,03 дБ | Аттенюатор ступенчатый RSC |
| Осциллограф цифровой | Полоса 600 МГц от 1 мВ до 5 В | ±3 % | Осциллограф цифровой RT01002 |
| Анализатор цепей | от 9 кГц до 7 ГГц КСВН: от 1,05 до 10 | ±5 % | Анализатор цепей векторный ZNB8 |
Сведения о методиках (методах) измерений содержатся в документах:
- «Приемники измерительные ESR3, ESR7. Руководство по эксплуатации»;
- ГОСТ Р 51318.14.1- 2006. Совместимость технических средств электромагнитная. Бытовые приборы, электрические инструменты и аналогичные устройства. Радиопомехи индустриальные. Нормы и методы измерений
Нормативные и технические документы, устанавливающие требования к приемникам измерительным ESR3, ESR7:
- Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия;
- ГОСТ Р51318.16.1.1 - 2007. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
