Топливозаправщики аэродромные 56163, 52025-12

Назначение

Топливозаправщики аэродромные модели 56163 (далее ТЗА) являются транспортными мерами полной вместимости и служат для транспортирования авиационного топлива плотностью не более 800 кг/м3 и заправки воздушных судов отфильтрованным авиационным топливом Джет А-1 (Jet A-1) (ГОСТ Р 52050), Т-I, ТС-I, РТ (ГОСТ 10227 и ГОСТ 12308) в чистом виде и в смеси с противокристаллизационными жидкостями (далее ПВК-жидкость) типа «И» (ГОСТ 8313), «И-М» (ОСТ 54-3-175-73-99) (0,1+0,05; 0,2±0,02; 0,3±0,03)% по объему. Изготавливаются в исполнении “У1” по ГОСТ 15150.

Описание

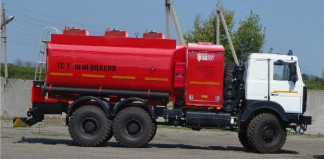

ТЗА модели 56163 изготавливаются на шасси МАЗ-631705.

По общероссийскому классификатору продукции ТЗА присвоен код ОКП:

ТЗА состоит из цистерны и насосно-измерительной станции установленной на базовом

шасси.

Цистерны выполнены в виде горизонтального резервуара, имеющего в поперечном сечении форму «чемодан». Цистерны могут быть разделены на несколько секций. Каждая секция является мерой полной вместимости. Корпус цистерн изготовлен из конструкционных сталей, коррозионно-стойких сталей или алюминиевых сплавов, обладающих гарантируемой свариваемостью, соответствующими механическими свойствами и усилен внутри плосковыгнутыми жесткостями, которые выполняют также роль поперечных волнорезов. В верхней части каждой секции цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для ориентировочного определения уровня налива топлива, воздухоотводящими трубками, в нижней части - опоры, донные клапаны. Насосно-измерительная станция состоит из фильтра, насоса, системы привода рукавного(ых), барабан(ов), счетчика-расходомера-(дозатора), наконечника нижней заправки, пистолета раздаточного, барабана(ов) намотки рукава(ов), раздаточных и напорно-всасывающих рукавов и контрольно-измерительных приборов.

В зависимости от комплектации и требований заказчика ТЗА может выполнять следующие операции:

-    транспортирование топлива к местам заправки воздушных судов (далее ВС);

-    нижняя заправка ВС под давлением (через один рукав);

-    верхняя заправка ВС без давления через удлинительный рукав с пистолетом;

-    наполнение собственной цистерны сторонним насосом нижним и верхним способами;

-    слив топлива из цистерны самотеком;

-    откачка топлива из баков ВС;

-    перекачка топлива из одной емкости в другую, минуя собственную цистерну, через фильтр или минуя его;

-    наполнение цистерны собственным насосом;

-    заправка ВС из сторонней емкости, минуя собственную;

-    дозированные присадки (ПВК-жидкости типа «И», «И-М») в авиатопливо во время заправки ВС.

Технические характеристики

Место для нанесения знака поверки:

Номинальная вместимость цистерны (до указателя уровня налива), м3    12,5

Разность между номинальной вместимостью цистерны и ее действительной вместимостью, установленной при первичной поверке, м    ± 0,187

Пределы допускаемой основной относительной погрешности вместимости при периодической поверке, %    ± 0,4

Объем над указателем уровня для температурного расширения топлива,

% от вместимости, указанной на маркировочной табличке, не менее    2,0

Значение снижения уровня жидкости в горловине каждой секции, % от вместимости, указанной на маркировочной табличке, не более    0,1

Остаток топлива в цистерне после ее слива, % от номинальной вместимости, не более    0,1

Плотность перевозимого нефтепродукта, кг/м3, не более    800

Максимальная подача насосной установки при закрытой заправке ВС, через один рукав с наконечником нижней заправки (ННЗ)

(при противодавлении после ННЗ до 1,5 кгс/см2), дм3 /мин    340

Подача насосной установки при открытой заправке (рекомендуется), дм3 /мин    340

Погрешность учета подачи топлива, % не ниже    ± 0,5

Качество выдаваемого топлива в борт ВС:

-    номинальная тонкость фильтрации, мкм, не более

(3-5) 0,0015 ± 0,25

,°2; 0,з±°,°3

5,5

1000

14750

24900

6950

17950

9500

2550

3630

-    предельное содержание воды (по массе), %, не более Относительная погрешность счетчика (счетчика-дозатора), не более, % Дозировка ПВК-жидкости, %    0,1 +0,05; 0,2±0 Высота самовсасывания, м, не более

Производительность наполнения сторонним насосом, л/мин, не более Масса снаряженной ТЗА, плюс 3 %, нижний предел массы не ограничивается, кг

Полная масса ТЗА, кг, не более

Распределение нагрузки на дорогу полной массой, не более, кг

-    через шины передних колес

-    через шины тележки Габаритные размеры, не более, мм

-    длина

-    ширина

-    высота

ТЗА изготавливаются в исполнении “У” по ГОСТ 15150.

Нормальные условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа (мм рт. ст.) Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа (мм рт. ст.)

20 ± 10;

30 - 80; 84-106 (630 - 795).

от минус 40 до плюс 50;

30 - 100; 84-106,7 (630 - 795).

Знак утверждения типа

Знак Утверждения типа наносится:

-    на маркировочную табличку фотохимическим способом;

-    на титульный лист руководства по эксплуатации и формуляра типографским способом.

Комплектность

В комплект поставки входят:

-    ТЗА в собранном виде;

-    запасные части;

-    инструмент;

-    принадлежности;

-    товаросопроводительная документация;

-    Топливозаправщики аэродромные модели 56163. Руководство по эксплуатации.

РЭ 37. 253. 286-2012;

-    Топливозаправщики аэродромные модели 56163. Формуляр. 56163-0000000 ФО;

-    Топливозаправщики аэродромные модели 56163. Ведомость эксплуатационных документов. 56163-0000000 ВЭ.

Поверка

осуществляется по ГОСТ Р 8.569-98 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Рекомендуемые средства поверки: эталонные мерники 2 разряда вместимостью 10 дм , 100 дм3, 200 дм3, 400 дм3, 1000 дм3,2000 дм3, 4000 дм3, 4600 дм3, 5000 дм3, цилиндр мерный стеклянный 0,5 дм3 по ГОСТ 1770-74.

Сведения о методах измерений

Методика измерений действительной вместимости цистерны и измерений объема отпущенного нефтепродукта приведена в РЭ 37. 253. 286-2012 «Топливозаправщики аэродромные модели 56163. Руководство по эксплуатации»

Нормативные документы, устанавливающие требования к топливозаправщикам аэродромным модели 56163

1.    ГОСТ Р 50913-96 «ГСИ. Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования».

2.    ГОСТ Р 52906-2008 «Оборудование авиатопливообеспечения. Общие технические требования»

3.    ГОСТ Р 8.569-98 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

4.    ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»

Рекомендации к применению

Выполнение государственных учетных операций.
