Системы информационно-измерительные для коммерческого учета и управления резервуарными парками Raptor, 52026-12

Назначение

Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками (далее - системы) предназначены для измерения уровня, вычисления обьема, массы и др. параметров продукта (нефть, светлые, темные и вязкие нефтепродукты, сжиженные газы, химические и агрессивные жидкости и гранулированные вещества) при ведении учетных операций, а также для управления и оперативного учета и измерений в резервуарных парках.

Описание

Система обеспечивает измерение массы продукта косвенным методом статических измерений в мерах вместимости согласно ГОСТ Р 8.595-2004. Система обеспечивает полный контроль за состоянием резервуарных парков, за параметрами продукта в резервуарах любых типов: под давлением и без избыточного давления, с фиксированной или плавающей крышей, в вертикальных или горизонтальных цилиндрических резервуарах градуированных по ГОСТ 8.570-2000 и ГОСТ 8.346-2000 (МИ 3042-2007) соответственно.

Система включает в себя:

-уровнемер радарный 5900S (Госреестр №50131-12), уровнемер радарный 3900REX (Госреестр №19092-09), уровнемер радарный 5400 (мод. 5401 и 5402) (Госреестр №30247-11), уровнемер волноводный радарный 5300 (мод.5301, 5302, 5303) (Госре-естр №38679-08), уровнемер радарный серии Rosemount TankRadar PRO (TH43) (Гос-реестр №18259-04);

-измеритель температуры 2240 (Госреестр №50671-12),

-преобразователь измерительный 644 (Госреестр №14683-09);

-термопреобразователь сопротивления платиновый 65 (Госреестр №22257-11);

- датчик давления 2051Т (Госреестр №39530-08);

-преобразователь давления измерительный 3051S (Госреестр №24116-08).

Объем продукта определяется по градуировочной таблице резервуара на основании измерений уровня продукта уровнемером. Масса продукта вычисляется как произведение объема на плотность, приведенные к одной и той же температуре, минус масса балласта. На процесс измерения не оказывает влияние состояния газовой среды резервуара, наличия пыли и мелких взвесей, а также сорт продукта: нефть, светлые, темные и вязкие нефтепродукты, сжиженные газы, химические и агрессивные жидкости или гранулированные вещества.

Для измерения температуры продукта в комплекте с радарными уровнемерами применяются измерители температуры с термопреобразователями. Автоматическое измерение плотности продукта в системе обеспечивается датчиками гидростатического давления. При отсутствии датчиков гидростатического давления плотность продукта вводится в систему вручную на основе результатов лабораторного анализа пробы, отобранной из резервуара.

Программное обеспечение

Для выполнения функции защитного отключения, а также функции управления используются модули ввода-вывода информации IOT 5100, Т-ВОХ и дополнительные датчики, которые подключаются к аналоговому входу модуля связи 2410.

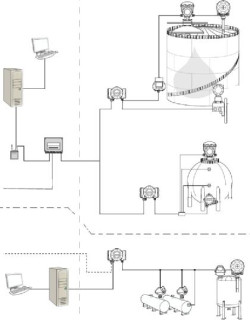

Весь сбор информации от датчиков системы осуществляется модулем связи 2410, который по полевой шине протяженностью не более 4 км передает ее в центральный компьютер системы через модуль полевого соединения FCU 2160 и модем FBM 2180. Оператор взаимодействует с системой посредством программного пакета Tank Master - WinOPI, функционирующего на базе персонального компьютера, который в свою очередь связан с системами управления более высокого уровня.

Встроенное программное обеспечение (ПО) TankMaster предназначено для управления работой системы и обеспечивает конфигурацию, настройку, работу полевого оборудования, а также настройку системы для выполнения задач учета и передачи данных измерений и вычислений в систему «верхнего уровня». TankMaster непрерывно опрашивает подключенное оборудование, и на основе полученных данных измерений (уровень, температура, давление и пр.) проводит в реальном масштабе времени вычисления объема, плотности и массы продукта в резервуаре. Отображение сразу всех значений параметров продукта (данные измерений и вычислений) в резервуаре осуществляется в одном окне.

ПО Tank Master разработано фирмой Rosemount Tank Radar, Швеция. Русификация и адаптация программного обеспечения к российским стандартам произведено ООО «Комбит Инжиниринг», Россия.

ПО выполняет следующие функции:

-измерение уровня, температуры, давления продукта в резервуаре;

-    вычисление объема, плотности и массы продукта в резервуаре;

-    сигнализация достижения контролируемыми параметрами заданных значений;

-    контроль за значением параметров продукта и выдача сигналов тревоги в случае выхода их значений за установленные пределы;

-контроль за возможными утечками продукта в резервуарах.

Класс защиты ПО по МИ 3286-2010 - «А».

Номер версии ПО 6.ху, где

х = А - версия 2011г; В - версия 2012г., расширенная в части сжиженного газа; у= 1 - доступны функции 1,2,3;

2    - доступны функции 1,2,3,4;

3    - доступны функции 1,2,3,4,5.

Технические характеристики

Таблица 1

Примечание: В районах с температурой окружающего воздуха до -60°С оборудование размещается в обогреваемых боксах, поставляемых комплектно.

Знак утверждения типа

наносится на руководство по эксплуатации, паспорт и на маркировочные таблички приборов входяших в систему.

Комплектность

Поверка

осуществляется по документу МП 52026-12 «Системы информационно-измерительные Raptor для коммерческого учета и управления резервуарными парками. Методика поверки», утвержденной ФГУП «ВНИИМС» в 2012г.

Основное поверочное оборудование:

-термометр ТЛ4, 3-го разряда, погрешность ±0,2°С, цена деления 0,1 °С;

-    ареометр для нефти, погрешность ±0,0003 г/см3

-    рулетка измерительная металлическая Р30Н2К ГОСТ 7502-98, 2-го класса.

Нормативные и технические документы, устанавливающие требования к системам информационно-измерительным Raptor для коммерческого учета и управления резерву-арными парками

1.ГОСТ    Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

2.ГОСТ    Р 8.595-2004 «Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

3.ГОСТ    Р 8.596-2002 «Метрологическое обеспечение измерительных систем. Основные положения».

4.ГОСТ    Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».

5.    Р 50.2.075-2010 «Нефть и нефтепродукты. Лабораторные методы измерения плотности, относительной плотности и плотности в градусах API»

6.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
