| Номер в госреестре | 52031-12 |
| Наименование СИ | Уровнемеры радиоволновые |
| Обозначение типа СИ | РДУ3 |
| Изготовитель | Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 05.10.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радиоволновые РДУ3 (далее - уровнемеры) предназначены для бесконтактного измерения в мерах вместимости уровня и (или) высоты газового пространства (далее
- расстояние) жидких, вязких, парящих, неоднородных, выпадающих в осадок, взрывоопасных продуктов, в том числе и нефтепродуктов, уровня сыпучих кусковых материалов с различным размером гранул до 10 мм.

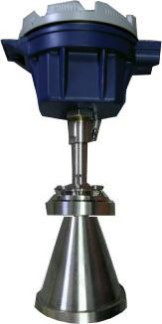

Уровнемеры состоят из датчиков уровня радиоволновых РДУ3 (далее - датчики), обеспечивающих измерение расстояния и выдающих информацию о результатах измерений, и блоков, которые обеспечивают питание подключенных к ним датчиков и формирование выходных информационных сигналов. Датчики имеют различные исполнения в зависимости от типа применяемой антенны: параболическая, диэлектрическая, рупорная, конусная и волновод.
Измерение уровня (расстояния) осуществляется радиолокационным методом. Частот-но-модулированный сигнал сверхвысокой частоты излучается в направлении к поверхности продукта (цели) и, отразившись, принимается антенной.
Уровнемеры изготавливаются в четырех модификациях:
- РДУ3-.. .-ТВ состоит из блока токовых выходов искробезопасного БТВИ5 (далее
- БТВИ5) и одного из датчиков;
- РДУ3-...-Я8 состоит из блока интерфейса искробезопасного БИИ5М (далее БИИ5М) и одного из датчиков;
- РДУ3-...-КМ состоит из блока интерфейса искробезопасного БИИ5А (далее -БИИ5А), одного из датчиков и контроллера производства ЗАО «Альбатрос»;
- РДУ3-.. -МИ состоит из одного из датчиков с ячейкой индикации (далее - ЯИ). Модификация РДУ3-...-ТВ обеспечивает формирование токового сигнала от 4 до 20
мА, в величине которого содержится информация о значении измеренного уровня.
Модификация РДУ3-...-Я8 имеет выходной сигнал в виде последовательного интерфейса RS-485, передача результатов измерений организована в формате протокола Modbus RTU.
Модификация РДУ3-...-КМ имеет выходной сигнал в виде последовательного кода в асинхронном полудуплексном режиме по протоколу ЗАО «Альбатрос» версии 3.0.
Модификация РДУ3-...-МИ состоит из датчика с ячейкой индикации (ЯИ), которая осуществляет индикацию измеренных параметров с помощью жидкокристаллического индикатора (далее - ЖКИ).
Датчики уровнемеров РДУ3-...-КМ (ТВ, RS) могут поставляться по заказу с ЯИ, которая осуществляет индикацию измеренных параметров с помощью ЖКИ, при этом для изменения параметров индикации датчик комплектуется клавиатурой.
Предназначено для обработки измерительной информации (индикации результатов измерений на жидкокристаллическом индикаторе (ЖКИ), формирования параметров выходных сигналов, проведение диагностики уровнемера) и передачи данных. Программное обеспечение (ПО) является встроенным программным обеспечением и является метрологически значимым.
Вычисление цифрового идентификатора программного обеспечения и вывод его значений на ЖКИ уровнемера не проводится. Для контроля работы уровнемера проводится самодиагностика. Для защиты от несанкционированного доступа к ПО доступ к настройкам уровнемера ограничен паролями и пломбами.
Защита ПО уровнемера от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. После загрузки ПО в микроконтроллер устанавливается бит защиты, исключающий считывание и изменение ПО. Контроль версии ПО осуществляется на этапе изготовления и проверкой метрологических характеристик прибора.
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа РДУ 3 | RDU3 3479.hex | 3.479 | - | - |
| РДУ3 (модификации РДУ3-.. .-ТВ, РДУ3-...-RS, РДУ3-.. .-КМ, РДУ3-.. .-МИ) | |||||
| Датчики уровня радиоволно-вые | РДУ3-00 (01,20) | РДУ3-10 | РДУ3-30 | РДУ3-41 | РДУ3-40 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±6 | ±1 (±2 или ±4 по заказу) | ±1 (±2 или ±4 по заказу) | ±6 | ±2 (±4 по заказу) |
| Пределы допускаемой приведенной погрешности измерений уровня, % | ±0,15 | ±0,10 | ±0,10 | ±0,15 | ±0,10 |
| Пределы допускаемой абсолютной погрешности измерений уровня при выводе значений уровня на ЯИ датчика, мм | ±6 | ±1 (±2 или ±4 по заказу) | ±1 (±2 или ±4 по заказу) | ±6 | ±2 (±4 по заказу) |
| Диапазон измерений , мм: - РДУ3-... -Rscra, км, ми) (от установочного фланца датчика); - РДУ3-... -RS(ТВ, КМ, МИ) (от нижней плоскости штанги корпуса датчика) | от 700 до 15000 | от 500 до 15000 | от 800 до 15000 | ||
| Минимальный уровень измеряемой среды, мм: - от дна резервуара; - от конца волновода; - от конца успокоительной трубы | 200 | 100 | 200 | ||
| Скорость изменения уровня измеряемой среды, не более, см/с | 4 | ||||
| Температура измеряемой среды, °С | не ограничивается | от минус 45 до +300 | не ограничивается | ||
| РДУ3 (модификации РДУ3-...-ТВ, РДУ3-...-RS, РДУ3-...-КМ, РДУ3-.. .-МИ) | |||||
| Датчики уровня радиоволно-вые | РДУ3-00 (01,20) | РДУ3-10 | РДУ3-30 | РДУ3-41 | РДУ3-40 |
| Диапазон температур установочного фланца, °С | от минус 45 до +150 | ||||
| Рабочая температура окружающей среды:°С -для датчиков без ЯИ -для датчиков с ЯИ в составе РДУ3-...-ТВ(К^,КМ) -для датчиков, в составе РДУ3-...-МИ | от минус 45 до +85 от минус 40 до +75 от минус 30 до +75 | ||||
| Температура окружающей среды для блоков уровнемеров, °С | от минус 20 до +50 | ||||
| Температура хранения , °С | от +5 до +40 | ||||
| Температура транспортирования, °С | от минус 50 до +60 | ||||
| Рабочее давление среды, не более, МПа | 0,2; 1,0; 2,5; 4,0 | 0,2, 4,0; 12,0 | |||
| Маркировка взрывозащиты датчиков/ блоков: - РДУ3-. -ТВ(И5,КМ) | 0ExiaIIBT3/ T4/ T5 / [Exia]IIB | ||||
| Степень защиты оболочек по ГОСТ 14254-96 -датчиков -блоков | IP68 IP20 | ||||
| Масса датчиков, не более, кг | 5,5/4,7/5,0 | 6,6 | 35,6 | 9,1 | 9,2 |
| Масса блоков, не более, кг | 0,4 | ||||
| Г абаритные размеры датчиков, не более, мм | 162х255,5х 625,6 | 400х400х х534 | 162х255,5хЬ +456,5 | 162х255,5 х765 | 162х255,5х1 115 |
| Г абаритные размеры блоков, не более, мм | 100х75х109,5 | ||||
| Средняя наработка на отказ, не менее, ч | 100000 | ||||
| Срок службы, не менее, лет | 14 | ||||
Нормальное функционирование уровнемеров должно обеспечиваться при длине соединительного кабеля между датчиками и блоками не более 0,5 км. Разрешается применение экранированных кабелей со следующими параметрами: ЯКАБ £ 6 Ом, СКАБ £ 0,1 мкФ, Екаб £ 0,5 мГ н.
наносится на лицевую панель блока уровнемера и на титульные листы эксплуатационной документации.
| Наименование | Кол-во | Примечание |
| Уровнемер РДУ3-...-К^ или РДУ3-...-КМ или РДУ3-...-ТВ или РДУ3-...-МИ | 1 | По заказу |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 | |
| Методика поверки | 1 | |
| Руководство оператора | 1 | По заказу |
| Наименование | Кол-во | Примечание |
| Инструкция по наладке | 1 | |
| Комплект блока интерфейса искробезопасного БИИ5М или БИИ5А или БТВИ5 | 1 | В соответствии с заказом |
| Блок интерфейса искробезопасный БИИ5М или БИИ5 А или БТВИ5 | 1 | В соответствии с заказом |
| Паспорт | 1 | |
| Руководство по эксплуатации | 1 | |
| Комплект датчика уровня радиоволнового РДУ3: | 1 | |
| Датчик уровня радиоволновый РДУ3 | 1 | |
| Комплект монтажных частей | 1 | |
| Примечания 1 Исполнение антенн датчиков РДУ3-00(01, 10, 20, 40, 41) и волноводов датчиков РДУ3-30 определяется заказом. 2 Исполнение датчиков РДУ3 определяется заказом. | ||
осуществляется по документу УНКР.407629.004 МП «Уровнемеры радиоволновые РДУ3. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2012г.
Основное поверочное оборудование:
-лента измерительная 3 разряда с диапазоном измерения от 0 до 20000 мм по МИ 2060-90. Сведения о методиках (методах) измерений
изложены в документе «Уровнемеры радиоволновые РДУ3. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к уровнемерам радиоволновым РДУ3
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие условия».
2. ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
3.ТУ 4214-032-29421521-08 «Уровнемеры радиоволновыеРДУ3. Технические условия».
| Зарегистрировано поверок | 461 |
| Поверителей | 13 |
| Актуальность данных | 18.09.2024 |
