| Номер в госреестре | 52036-12 |
| Наименование СИ | Счетчики газа объемные диафрагменные с термокоррекцией |
| Обозначение типа СИ | AMТ (G6; G10; G16) |
| Изготовитель | "Apator Metrix" S.A., Польша |
| Год регистрации | 2012 |
| Срок свидетельства | 20.12.2017 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
Счетчики газа объемные диафрагменные АМТ (G6; G10; G16) с термокоррекцией (далее - счетчики), предназначены для измерения объема природного газа по ГОСТ 5542-87 и других не агрессивных к материалам счетчика газов, с приведением измеряемого обьема газа к нормальным условиям по ГОСТ 2939-.
Счетчики газа состоят из измерительного механизма, корпуса и отсчетного устройства. Измерительное устройство состоит из набора камер со встроенными мембранами. Кривошипно-шатунные механизмы преобразуют поступательное движение мембран во вращательное, которое через магнитную муфту передается электронному отсчетному устройству. Счетчики газа имеют встроенный температурный компенсатор (термокорректор), который обеспечивает приведение измеренного значения объема газа к плюс 20 0 С в диапазоне температур от
- 250 С до + 550 С.
Вся измерительная система помещена в газонепроницаемый корпус. Корпус изготавливается из листовой стали холодной штамповкой. Мембраны изготавливаются из резино-полистероловой ткани. Присоединение к трубопроводу - фланцевое.

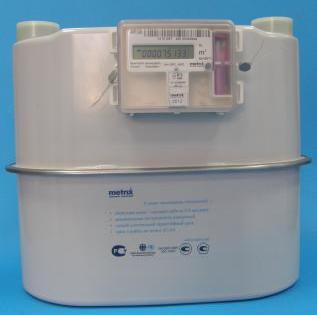

Фотография общего вида с указанием мест пломбировки
| G6 | G10 | G16 | |
| Номинальный расход, м3/ч | 6 | 10 | 16 |
| Минимальный расход, не менее, м3/ч | 0,06 | 0,1 | 0,16 |
| Максимальный расход, не более, м3/ч | 10 | 16 | 25 |
| Порог чувствительности, не более, м3/ч | 0,008 | 0,0 | 13 |
| G6 | G10 | G16 | |
| Максимальная емкость измерительных камер, дм3 | 2,2 | 5,0 | |
| Диапазон рабочих температур, °С | - 25 . . . +55 | ||
| Пределы допускаемой основной относительной Погрешности (при выпуске из производства и после ремонта) в диапазоне расходов, % Qmin < Q < 0,1Qnom 0,1Qnom < Q < Qmax | ±3 ±1,5 | ||
| Пределы допускаемой основной относительной погрешности (в процессе эксплуатации) в диапазоне расходов, % Qmin < Q < 0,1Qnom 0,1Qnom < Q < Qmax | ±5 ±3 | ||
| Максимальное рабочее давление, кПа | 50 | ||
| Потеря давления , не более, Па | 200 | 300 | |
| Емкость отсчетного устройства, м | 99999,9999 | 999999,999 | |
| Межосевое расстояние, не более, мм | 250 | 280 | |
| Размеры трубной резьбы, дюйм | G1 '/4 | G2 | |
| Масса, не более, кг | 3,8 | 7,1 | |
| Габаритные размеры, не более, мм | 326x182x276 | 393 x 205 x 344 | |
| Температура хранения и транспортирования, °С | -30 . . .+55 | ||
| Средняя наработка на отказ, не менее, часов | 100000 | ||
| Срок службы, не менее, лет | 20 | ||
наносится на счетчик и титульный лист паспорта типографским способом.
| Наименование | Кол-во | Примечание |
| Счетчик газа АМТ | 1 | По заказу |
| Паспорт | 1 |
осуществляется по документу по ГОСТ 8.324-2002 «Счетчики газа. Методика поверки». Основные средства поверки:
-расходомерные установки с погрешностью ±0,5%.
изложены в документе «Счетчики газа объемные диафрагменные АМТ (G6; G10; G16) с термокоррекцией. Паспорт».
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным АМТ (G6; G10; G16) с термокоррекцией
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2.ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».
3. МОЗМ MP № 6 «Счетчики газа. Общие требования».
4. МОЗМ MP № 137-1 «Счетчики газа. Часть 1.Требования»
5. Техническая документация фирмы - изготовителя.
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 631 |
| Поверителей | 55 |
| Актуальность данных | 18.09.2024 |
