| Номер в госреестре | 52038-12 |
| Наименование СИ | Осциллограф |
| Обозначение типа СИ | TENMA 72-6800 |
| Изготовитель | "Tenma Test Equipment", США |
| Год регистрации | 2012 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Осциллограф TENMA 72-6800 (далее - осциллограф) предназначен для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяется при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.
Осциллограф 72-6800 представляет собой портативный двухканальный осциллограф с полосой пропускания до 20 МГ ц (DC (открытый вход)) и максимальной чувствительностью 1 мВ/дел. Максимальная длительность развертки 0,2 мкс/дел. При включении растяжки 10, длительность развертки составляет 100 нс/дел. Осциллограф использует электронно-лучевую трубку с излучающим катодом, 6-дюймовым прямоугольным экраном с красной внутренней шкалой. Осциллограф прочен, прост в управлении и обладает высокой эксплуатационной надежностью.

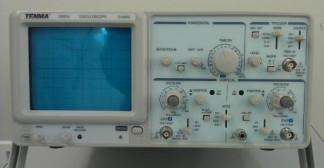

Конструктивно осциллограф выполнен в виде настольного моноблочного прибора. Органы управления и подстыковочные разъемы расположены на передней и задней панели соответственно. Внешний вид осциллографа приведен на рисунках 1 - 2.
Основные метрологические и технические характеристики осциллографа приведены в таблицах 2 и 3.
_Таблица 2 - Основные метрологические характеристики_
| Наименование характеристики | Значение характеристики | ||
| Число каналов | 2 | ||
| Разрядность АЦП, бит | 8 | ||
| Максимальная частота дискретизации, ГГц | при включении 2 каналов | 2,5 | |
| при включении 1 канала | 5,0 | ||
| Объем памяти на канал, Мбайт | при включении всех каналов | 4 | |
| Полоса пропускания, МГ ц | от 0 до 20 | ||
| Время нарастания переходной характеристики, пс, не более | 700 | ||
| Диапазон значений коэффициента развертки | от 1 нс/дел до 50 с/дел | ||
| Пределы допускаемой относительной погрешности по частоте внутреннего опорного генератора | ± 10-5 | ||
| Диапазон значений коэффициента отклонения (КО) | входное сопротивление 50 Ом | от 1 мВ/дел до 1 В/дел | |
| входное сопротивление 1 МОм | от 1 мВ/дел до 10 В/дел | ||
| Пределы допускаемой относительной погрешности установки КО, % | при КО от 10 мВ/дел | ± 1,5 | |
| при КО 1, 2 и 5 мВ/дел | ± 2,0 | ||
| Диапазон установки постоянного смещения, В | входное сопротивление 50 Ом | от ± 1 до ± 5 | |
| входное сопротивление 1 МОм | от ± 1 до ± 97,5 | ||
| Пределы допускаемой абсолютной погрешности установки постоянного смещения, В | ± (0,005Исм + 0,15делКО), где исм - установленное смещение | ||
| Источники синхронизации | входы каналов, вход внешнего запуска, сеть питания | ||
| Режимы запуска | автоматический, ждущий, однократный, n-кратный | ||
| Виды запуска | по фронту, по спаду, по фронту и спаду, длительности, ТВ строке/кадру, кодовой последовательности, логическому условию | ||
| Наименование характеристики | Значение характеристики | |
| Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более | при КО от 10 мВ/дел | 0,8 |
| при КО 2 и 5 мВ/дел | 1,5 | |
| при КО 1 мВ/дел | 2,0 | |
| Минимальный уровень синхронизации от входа внешнего запуска, мВ, не более | 300 | |
Таблица 2 - Габаритные размеры, масса и эксплуатационные характеристики осциллографа_
| Наименование характеристики | Значение характеристики |
| Габаритные размеры (длина х ширина х высота), мм | 455х310х150 |
| Масса, кг | 8 |
| Рабочий диапазон температур окружающей среды, °С | от 10 до 35 |
| Относительная влажность воздуха при температуре 20 °С, % | до 85 |
| Атмосферное давление, кПа | от 97 до 105 |
| Напряжение питания от сети переменного тока частотой 50 или 60 Гц, В | 230±15 % |
| Потребляемая мощность, В А, не более | 40 |
Знак утверждения типа наносится на лицевую панель осциллографа в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки включает:
- осциллограф TENMA 72-6800 - 1 шт.;
- комплект эксплуатационной документации (Осциллограф TENMA 72-6800. АЕСН.441100.002 ФО. Формуляр; Осциллограф TENMA 72-6800. АЕСН.441100.002 РЭ. Руководство по эксплуатации) - 1 комплект;
- методика поверки - 1 шт.
осуществляется по документу «Инструкция. Осциллограф TENMA 72-6800. Методика поверки. АЕСН.441100.002 МП», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ»
14.08.2012 г.
Основные средства поверки:
- установка измерительная К2С-62А (диапазон установки калиброванных значений периода временных меток от 0,5 нс/дел до 5 с/дел, пределы допускаемой относительной погрешности установки периода повторения временных меток ± 0,1 %, диапазон девиации периода ± 10 %, диапазон установки калиброванных значений напряжения постоянного тока и амплитуды меандра от 20 мкВ до 200 В, пределы допускаемой абсолютной погрешности установки напряжения постоянного тока и амплитуды меандра ± (0,0015'U + 1,5 мкВ), где U - установленное напряжение, диапазон девиации амплитуды ± 10 %, выходное сопротивление 50 Ом и 1 МОм, длительность фронта испытательных импульсов не более 70 пс);
- частотомер универсальный Ч3-86 (диапазон частот от 0,1 Гц до 100 МГц, пределы допускаемой относительной погрешности измерений частоты ± 2-10- ).
Нормативные и технические документы, устанавливающие требования к осциллографу TENMA 72-6800
1 ГОСТ 22737-90. Осциллографы электронно-лучевые. Общие технические требования и методы испытаний.
2 Осциллограф TENMA 72-6800. АЕСН.441100.002 РЭ. Руководство по эксплуатации.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 5 |
| Поверителей | 3 |
| Актуальность данных | 18.11.2024 |
