| Номер в госреестре | 52045-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОГ |
| Изготовитель | Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", Украина, г.Запорожье |
| Год регистрации | 2012 |
| Срок свидетельства | 14.12.2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТОГ Назначение средства измерений
Трансформаторы тока ТОГ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерения и устройствам защиты, автоматики, сигнализации и управления в сетях переменного тока.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
По конструктивному исполнению трансформаторы относятся к опорным, одноступенчатым, с газовым заполнением (элегаз), состоят из первичной обмотки и комплекта вторичных обмоток, помещенных в металлический бак и силиконовую или фарфоровую покрышку. Первичная обмотка состоит из двух секций, соединяемых последовательно или параллельно при помощи внешней перемычки, что обеспечивает наличие двух коэффициентов трансформации. Трансформаторы имеют несколько вторичных обмоток для защиты и одну или две измерительных.
Структура условного обозначения вариантов исполнения трансформатора:
ТОГ Х - Х - Х - Х/Х - Х/Х У1
|_ Климатическое исполнение и
категория размещения по ГОСТ 15150-69
- Номинальная сила вторичного тока, А
- Номинальная сила первичного тока, А
- Номинальный класс точности
_ Номер конструктивного варианта
исполнения
Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89
_Наибольшее напряжение
оборудования, кВ
- Газонаполненный
- Опорный
- Трансформатор тока

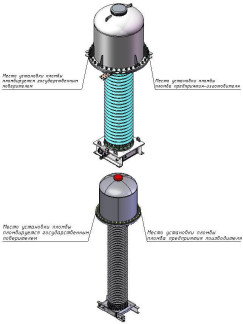

Общий вид трансформатора ТОГ 170 представлен на рисунке 1,
Общий вид трансформатора ТОГ 245 представлен на рисунке 2 Общий вид трансформатора ТОГ 362 представлен на рисунке 3 Общий вид трансформатора ТОГ 525 представлен на рисунке 4
Место установки ппонбы тто лгй'а пре д прияли я-и з ло то 8 и те яя
Меа?с дсасийЫь паюц5ы / пломйиру&пся тсуЩкй>В9ннъ№1 / поберителен_/
■. Песта усшмовха мйпйы '‘рлскчба прёдпрчмтм-изга/по&юеля
Место установки пломбы рломба предприятия-изготовителя
Таблица 1 - Основные метрологические и технические характеристики трансформаторов
| Наименование характеристики | Значение | |||
| Номинальное напряжение, ином, кВ | 150 | 220 | 330 | 500 |
| Наибольшее рабочее напряжение, кВ | 170 | 245 | 362 | 525 |
| Номинальная частота, Гц | 50 или 60 | |||
| Номинальный первичный ток, А | 300-600; 600-1200; 1000-2000; | 300-600; 400-800; 500-1000; 600-1200; 1000-2000; 1500-3000 | 1000-2000; 1500-3000; 2000-4000; | |
| Номинальный вторичный ток, А | 1; 5 | |||
| Количество вторичных обмоток: - для измерения - для защиты | 1 или 2 3 | 1 или 2 4 | ||
| Класс точности вторичной обмотки для измерений | 0,2; 0,2S;0,5; 0,5S | |||
| Класс точности вторичной обмотки для защиты | 5P; 10Р | |||
| Номинальная вторичная нагрузка с коэффициентом мощности tos j = 0,8; В-А /класс точности | 10/0,2S; 10/0,2; 10/0,5S;10/0,5; 20/0,2S;20/0,2; 20/0,5S;20/0,5; 30/0,2S; 30/0,2;30/0,5; 30/0,5S; 30/5P;30/10P; 40/0,2S; 40/0,2; 40/0,5S; 40/0,5; 40/5P; 40/10P | |||
| Номинальный коэффициент безопасности приборов, не более | 5 | 10 | 10 | 10 |
| Номинальная предельная кратность вторичных обмоток для защиты, не менее | 20 | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У1 | |||
| Г абаритные размеры, не более, мм | 2865х986 | 3565х1226 | 4920х1396 | 6470х1462 |
| Масса, кг, не более | 650 | 1100 | 1847 | 2300 |
| Средняя наработка на отказ, ч, не менее | 4 • 106 | |||
| Средний срок службы, лет, не менее | 30 | |||
| Утечка элегаза из трансформатора тока в год, % от массы элегаза, не более | 0,5 | |||
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Кол-во |
| 1 | Трансформатор тока ТОГ * | 1 |
| 2 | Демонтированные на период транспортирования сборочные единицы и детали согласно комплекту монтажных чертежей* | 1 |
| 3 | Паспорт | 1 |
| 4 | Руководство по эксплуатации | 1 |
| 5 | Техническое описание и инструкция по эксплуатации разрядника | 1 |
| 6 | Монтажный чертеж | 1 |
| 7 | Комплект запасных частей* | 1 |
| 8 | Руководство по эксплуатации монитора плотности | 1 |
| 9 | Элегаз в баллоне ** | 1 |
| 10 | Устройство для заполнения трансформатора элегазом ** | 1 |
* - состав в соответствии с заказом ** - по требованию заказчика
Осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформатор тока И-512 (диапазон измерений: первичные токи (0,5^3000) А, вторичные токи 1; 5 А, погрешность измерения ±0,05%);
- аппарат К 507 (диапазон измерений силы тока 1 А, 5 А, допускаемая основная токовая погрешность измерения ±(0,001-0,1)%; допускаемая основная угловая погрешность измерения от минус (3,5-350) мин до плюс (6,5-650) мин);
- магазин сопротивлений Р 5018 (номинальный ток 1 А или 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОГ
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции».
ТУ У 31.1-05755559-006-2002 «Трансформаторы тока ТОГ. Технические условия».
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
