| Номер в госреестре | 52046-12 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФУМ |
| Изготовитель | Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", Украина, г.Запорожье |
| Год регистрации | 2012 |
| Срок свидетельства | 14.12.2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ТФУМ Назначение средства измерений
Трансформаторы тока ТФУМ (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерения и устройствам защиты, автоматики, сигнализации и управления в сетях переменного тока.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
По конструктивному исполнению трансформаторы относятся к опорным, маслонаполненным, одноступенчатым с У-образной первичной обмоткой, расположенной в фарфоровой покрышке с суженной верхней частью. Первичная обмотка состоит из четырех одинаковых секций, которые могут быть соединены между собой последовательно, последовательно-параллельно или параллельно при помощи наружного переключателя. При этом номинальный первичный ток будет меняться в отношении 1:2:4, т.е. 500А, 1000А, 2000А. Вторичные обмотки расположены попарно на ветвях первичной обмотки.
Структура условного обозначения вариантов исполнения трансформатора:
Х - Х/Х - Х/Х У1
Т Ф У М Х Х
Климатическое исполнение и категория размещения по ГОСТ 15150-69 Номинальная сила вторичного тока, А
Номинальная сила первичного тока, А
Номинальный класс точности
Номер конструктивного варианта исполнения Категория в зависимости от
длины пути утечки внешней изоляции по ГОСТ 9920-89
Наибольшее напряжение оборудования, кВ
Маслонаполненный
У-образная первичная обмотка
Фарфоровая покрышка
Таблица 1 - Основные метрологические и технические характеристики трансформаторов
| Характеристики | Значение |
| Номинальное напряжение, кВ | 330 |
| Наибольшее напряжение трансформатора, кВ | 362 |
| Номинальная частота, Гц | 50 |
| Номинальный первичный ток, А | 500; 1000; 2000 |
| Номинальный вторичный ток, А | 1; 5 |
| Класс точности вторичной обмотки для измерений | 0,2; 0,2S; 0,5; 0,5S |
| Класс точности вторичной обмотки для защиты | 5P; 10Р |
| Количество вторичных обмоток | |
| - для измерения | 1 |
| - для защиты | 3 |
| Номинальная вторичная нагрузка с коэффициентом мощности tos j = 0,8; В-А /класс точности | 30/0,2; 50/0,2; 30/0,2S; 50/0,2S; 30/0,5; 50/0,5; 30/0,5S; 50/0,5S; 50/5P; 50/10P |
| Номинальная предельная кратность | 20 |
| вторичных обмоток для защиты, не менее |
| Характеристики | Значение |
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У1 |
| Г абаритные размеры, не более, мм | 3820х1250 |
| Масса, кг, не более | 2145 |
| Средняя наработка на отказ, ч, не менее | 4,7 • 107 |
| Средний срок службы, лет, не менее | 30 |

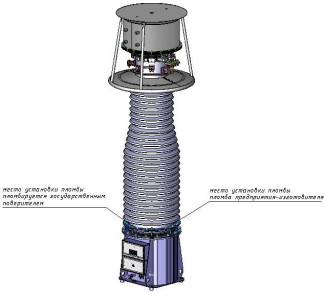

Знак утверждения типа наносится методом лазерной гравировки на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Кол-во |
| 1 | Трансформатор тока ТФУМ | 1 |
| 2 | Демонтированные на период транспортирования сборочные единицы и детали согласно комплекту монтажных чертежей* | 1 |
| 3 | Комплект запасных частей** | 1 |
| 4 | Паспорт | 1 |
| 5 | Руководство по эксплуатации | 1 |
* - состав в соответствии с заказом ** - по требованию заказчика
Осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- трансформатор тока И-512 (диапазон измерений: первичные токи (0,5^3000) А, вторичные токи 1; 5 А, погрешность измерения ±0,05%);
- аппарат К 507 (диапазон измерений силы тока 1 А, 5 А, допускаемая основная токовая погрешность измерения ±(0,001-0,1)%; допускаемая основная угловая погрешность измерения от минус (3,5-350) мин до плюс (6,5-650) мин);
- магазин сопротивлений Р 5018 (номинальный ток 1 А или 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТФУМ
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции».
ТУ У 05755559.005-96 «Трансформаторы тока серии ТФУМ. Технические условия».
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
