Государственный реестр средств измерений

Трансформаторы тока ТОГ 765, 52047-12

52047-12
Трансформаторы тока ТОГ 765 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерения и устройствам защиты, автоматики, сигнализации и управления в сетях переменного тока.
Документы
Карточка СИ
Номер в госреестре 52047-12
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТОГ 765
Изготовитель Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", Украина, г.Запорожье
Год регистрации 2012
Срок свидетельства 14.12.2017
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы тока ТОГ 765 Назначение средства измерений

Трансформаторы тока ТОГ 765 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерения и устройствам защиты, автоматики, сигнализации и управления в сетях переменного тока.

Описание

Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

По конструктивному исполнению трансформаторы относятся к опорным, двухступенчатым, с газовым заполнением (элегаз), состоят из первичной и вторичной обмоток, помещенных в металлический бак и силиконовую покрышку. Трансформаторы выполнены с двумя коэффициентами трансформации, полученными путём изменения количества витков первичной обмотки.

Структура условного обозначения вариантов исполнения трансформатора:

ТОГ Х - Х - Х - Х/Х - Х/Х ХХ

|_ Климатическое исполнение и

категория по ГОСТ 15150-69

- Номинальная сила вторичного тока, А

- Номинальная сила первичного тока, А

- Номинальный класс точности

_ Номер конструктивного варианта

исполнения

_ Категория в зависимости от длины

пути утечки внешней изоляции по ГОСТ 9920-89

_Наибольшее напряжение

оборудования, кВ

- Газонаполненный

- Опорный

- Трансформатор тока

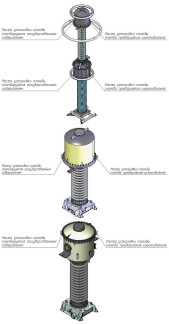

Рисунок 1.

Технические характеристики

Таблица 1 - Основные метрологические и технические характеристики трансформаторов

Характеристика

Значение

Номинальное напряжение, ином, кВ

750

Наибольшее рабочее напряжение, кВ

765

Номинальная частота, Гц

50

Номинальный первичный ток, А

1000-2000; 1500-3000; 2000- 4000

Номинальный вторичный ток, А

1; 5

Количество вторичных обмоток

-    для измерений

-    для защиты

1 или 2 4 или 5

Класс точности вторичной обмотки для измерений

0,2; 0,2S; 0,5; 0,5S

Класс точности вторичной обмотки для защиты

5P; 10Р

Номинальная вторичная нагрузка с коэффициентом мощности tos j = 0,8; В-А /класс точности

20/0,2; 20/0,2S; 30/0,2; 30/0,2S; 30/0,5; 30/0,5S; 40/0,2; 40/0,2S; 40/0,5; 40/0,5S; 40/5P; 40/10Р

Номинальный коэффициент безопасности приборов, не более

10

Номинальная предельная кратность

20

Характеристика

Значение

вторичных обмоток для защиты, не менее

Климатическое исполнение и категория размещения по ГОСТ 15150

У1

Г абаритные размеры, не более, мм

9750х3000

Масса трансформатора в сборе, кг,

3730

Средняя наработка на отказ, ч, не менее

4 • 106

Средний срок службы, лет, не менее

30

Утечка элегаза из трансформатора тока в год, % от массы элегаза, не более

0,5

Примечание.

Вторичные обмотки для измерения могут иметь ответвления, рассчитанные на номинальную силу первичного тока, равного половине номинальной силы первичного тока трансформатора.

Знак утверждения типа

Знак утверждения типа наносится методом лазерной гравировки на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Таблица 2 - Комплектность

№ п/п

Наименование изделия

Кол-во

1

Трансформатор тока: Верхняя ступень Нижняя ступень

1

1

2

Демонтированные на период транспортирования сборочные единицы и детали согласно комплекту монтажных чертежей*

1

3

Паспорт

1

4

Руководство по эксплуатации

1

5

Техническое описание и инструкция по эксплуатации разрядника

1

6

Монтажный чертеж

1

7

Комплект запасных частей*

1

8

Руководство по эксплуатации монитора плотности газа

1

9

Элегаз в баллоне **

1

10

Устройство для заполнения трансформатора элегазом **

1

* - состав в соответствии с заказом ** - по требованию заказчика

Поверка

Осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:

-    трансформатор тока И-512 (диапазон измерений: первичные токи (0,5^3000) А, вторичные токи 1; 5 А, погрешность измерения ±0,05 %);

-    компаратор тока образцовый, номинальные первичные токи 4000, 5000 А, номинальный вторичный ток 1 А; основная погрешность измерения ±0,05 %.

-    аппарат К507 (диапазон измерений силы тока 1 А, 5 А, допускаемая основная токовая погрешность измерения ±(0,001-0,1)%; допускаемая основная угловая погрешность измерения от минус (3,5-350) мин до плюс (6,5-650) мин);

-    магазин сопротивлений Р 5018 (номинальный ток 1 А или 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4 %).

Сведения о методах измерений

Сведений нет.

Нормативные и технические документы, устанавливающие требования к трансформаторам тока ТОГ 765

ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».

ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции».

ТУ У 31.1-05755559-010-2005 «Трансформаторы тока ТОГ 765. Технические условия»

Рекомендации к применению

-    при осуществлении торговли и товарообменных операций;

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
