| Номер в госреестре | 52049-12 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-М |
| Изготовитель | Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", Украина, г.Запорожье |
| Год регистрации | 2012 |
| Срок свидетельства | 14.12.2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИИ Трансформаторы напряжения НКФ-М Назначение средства измерений
Трансформаторы напряжения НКФ-М (далее - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигналов измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу измерительных преобразователей.
Трансформаторы представляют собой маслонаполненную конструкцию однофазного трёхобмоточного устройства, которое состоит из нескольких магнитопроводов с обмотками. Первичная обмотка предназначена для включения на фазное напряжение. Трансформаторы НКФ-М имеют одну первичную и две вторичных обмотки - основную и дополнительную.
Структура условного обозначения вариантов исполнения трансформатора: Ф - М - Х Х Х Х - Г
К
L
Конструктивное исполнение - герметичный
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89
Наибольшее напряжение оборудования, кВ
Модернизированный С фарфоровой покрышкой Электромагнитный каскадный Трансформатор напряжения

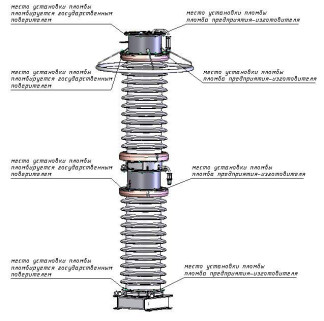

Общий вид трансформаторов НКФ-М-362 I и НКФ-М-362 II представлен на рисунке 1, Общий вид трансформаторов НКФ-М-420 I, НКФ-М-420 III, НКФ-М-525 I и НКФ-М-525 II представлен на рисунке 2,
Общий вид трансформаторов НКФ-М-362 I-Г и НКФ-М-362 II-Г представлен на рисунке 3, Общий вид трансформаторов НКФ-М-525 I-Г и НКФ-М-525 II-Г представлен на рисунке 4.
мес то установки пломбы пломбируется государственным поверителем место установки пломбы пломба предприятия-изготовителя
место установки пломбы пломбируется государственным поверителем
ялз tff iijyf я|| я й о су tf up с mfl £ fflim
ПСЁЕОиЯгЛеУ!
....."" N...
того Ё^ймЙйщ ЩЩтЬ, яло о крёёприктия-ито/гоЗипр хя
fiS-IRO l'cmuvcS-xu г,лом5if я дс нй а яр 5 3 яр is я mu я- юг о да in /не ля
tfPfwo клатш
п легируете я гягувпрстЗеннхн neSvpuwBxex ?
несж< цсяанадхи планЬы
Я JfOrtliH np6dnpi<FH!l.<R-lf330№0i!{f!?}£ ЛН
цр г то jI ста но St и ялс.вдаг яланбьругжя aocydspaaisHvut! пэйерителан
яр сто уста »оВка яляты плс^црур/рся гйсуЗпрстЗеины» я с5?риюеле-ч
место у с та не-5 к l< к&'йЩ
пломб и пре&пр^ я/ats я-изгь могите лн
m
устных is пизябы
strcijoupcMieHrtb'tf yiecma ус.мп.мзЬхи нилн?#
rtttftspumvnErt ^йрШд предприжия-изгпшаЬитгля
-
паало усгляно^ли плспды .планбируеяся zacyrfEpcniiEHHbttf _ пес,ttj устг.нс&ки пжпён ■h&8ejjtiJ$jfs& плснЗа прЕНприяшия-изгажаВищряя
'У
место установки пломбы <--—■
пломбируется государственным место установки пломбы
поверителем пломба пред приятия-изготовите л я
место установки пломбы
пломбируется государственным -^Жщ установки пломбы
поверителем_ ; пломба пред приятия-изготовите ля
I
Таблица 1 - Основные метрологические и технические характеристики трансформаторов НКФ-М-362 и НКФ-М-420
| Значение | ||||||
| Наименование характеристики | ||||||
| НКФ-М- 362 I | НКФ-М-362 II | НКФ-М-362 I-Г | НКФ-М-362 II-Г | НКФ-М-420 I | НКФ-М-420 III | |
| Номинальное напряжение первичной обмотки, кВ | 330 /л/э | 400 /л/3 | ||||
| Наибольшее рабочее напряжение, кВ | 362 | 420 | ||||
| Номинальная частота, Гц | 50 или 60 | |||||
| Количество вторичных обмоток: - основных - дополнительных | 1 1 | |||||
| Номинальное напряжение вторичных обмоток, В - основной - дополнительной | 100/л/3 100 | |||||
| Номинальная мощность основной вторичной обмотки с коэффициентом мощности со8 j = 0,8; В-А: | ||||||
| для класса точности 0,2 | 100 | - | ||||
| для класса точности 0,5 | 200; 400 | 200 | ||||
| для класса точности 1,0 | 400; 600; | 400; 500 | ||||
| для класса точности 3,0 | 1200 | 1200 | ||||
| Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности со8 j = 0,8; В-А / класс точности | 1200/3P | |||||
| Предельная мощность трансформатора, В-А | 2500 | |||||
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У1 | У1, Т1 | Т1 | |||
| Г абаритные размеры, не более, мм | 4070х3920 | 4250х4005 | 4600х4110 | 7130х6630 | 6080х5820 | 6475х6275 |
| Масса, кг, не более | 1460 | 1700 | 1605 | 1845 | 2150 | 2300 |
| Средняя наработка на отказ, ч, не менее | 4 • | 106 | ||||
| Средний срок службы, лет, не менее | 30 | |||||
лист № 6 всего листов 8
Таблица 2 - Основные метрологические и технические характеристики трансформаторов НКФ-М-525.
| Значение | ||||
| Наименование характеристики | НКФ-М-525 I | НКФ-М-525 II | НКФ-М-525 I-Г | НКФ-М-525 II-Г |
| Номинальное напряжение первичной обмотки, кВ | 500 /л/3 | |||
| Наибольшее рабочее напряжение, кВ | 525 | |||
| Номинальная частота, Гц | 50 или 60 | |||
| Количество вторичных обмоток: - основных - дополнительных | 1 1 | |||
| Номинальное напряжение вторичных обмоток, В - основной - дополнительной | 100/V3 100 | |||
| Номинальная мощность основной вторичной обмотки с коэффициентом мощности со8 j = 0,8; В-А для класса точности 0,2 | 50 | |||
| для класса точности 0,5 | 100;200 | |||
| для класса точности 1,0 | 200; 400; 500 | |||
| для класса точности 3,0 | 600;1000 | |||
| Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности со8 j = 0,8; В-А / класс точности | 1000/3P | |||
| Предельная мощность трансформатора, В-А | 2500 | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У1, ХЛ1, Т1 | |||
| Г абаритные размеры, не более, мм | 4070х3920 | 4250х4005 | 4600х4110 | 7130х6630 |
| Масса, кг, не более | 2150 | 2300 | 2395 | 2505 |
| Средняя наработка на отказ, ч, не менее | 4 • | 106 | ||
| Средний срок службы, лет, не менее | 30 | |||
Знак утверждения типа наносится методом лазерной гравировки на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Кол-во |
| 1 | Трансформатор напряжения НКФ-М | 1 |
| 2 | Комплект монтажных частей | 1 |
| 3 | Опись эксплуатационных документов | 1 |
| 4 | Паспорт | 1 |
| 5 | Руководство по эксплуатации | 1 |
Осуществляется по ГОСТ 8.216-2003 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
- Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты ГЭТ 175-2009.
Таблица 3 - Основные характеристики Государственного первичного специального эталона единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты ГЭТ 175-2009:_
| Вид измерений | Измерения электрических и магнитных величин |
| Номинальные значения, диапазон | - диапазон измерений единицы коэффициента масштабного преобразования (Ku) электрического напряжения переменного тока от 0,1 до 10000; - диапазон измерений единицы угла фазового сдвига (фи) электрического напряжения переменного тока - от 0 до0,1 радиан; - номинальная частота - 50 Гц - диапазон номинальных напряжений -от 0,1/V3 до 750/V3 кВ |
| Случайная погрешность воспроизведения | S()(Ku)< 1,6 • 10-6+1,21 • 10-8 • Ки(изм) 8(фи)<2-10-6+0,0061 • фи(изм) радиан |
| Неисключенная систематическая погрешность | 0с(Ки)<4,75-1О-5 0(фи)<2,83-10-5 радиан |
- аппарат К 507 (диапазон измерений вторичных напряжений от 50 до 240 В, допускаемая основная погрешность измерения напряжения ±(0,001-0,1)%; допускаемая основная угловая погрешность измерения ±(0,1-10) мин;
- магазины проводимости Р 5054/1 и Р 5054/2 (пределы допускаемой основной относительной погрешности активной и реактивной составляющих проводимости нагрузки ± 4 %).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НКФ-М
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»,
ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции».
ТУ У 31.1-05755559-001-2001 «Трансформаторы напряжения НКФ-М. Технические условия».
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
