| Номер в госреестре | 52051-12 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКГ |
| Изготовитель | Коммандитное Общество "Запорожский завод высоковольтной аппаратуры - Вакатов" и Компания", Украина, г.Запорожье |
| Год регистрации | 2012 |
| Срок свидетельства | 14.12.2017 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Трансформаторы напряжения НКГ Назначение средства измерений
Трансформаторы напряжения НКГ (далее - трансформаторы) предназначены для масштабного преобразования напряжения переменного тока и передачи сигналов измерительной информации средствам измерений и устройствам защиты, автоматики, сигнализации и управления. Описание средства измерений
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу измерительных преобразователей.
По конструктивному исполнению трансформаторы представляют собой газонаполненные взрывопожаробезопасные изделия, опорного типа, которые состоят из двух блоков. Верхний блок трансформаторов устанавливается на фланец нижнего блока и имеет механическое и электрическое соединение и соединение по газу с последним. Каждый блок представляет собой полимерную покрышку на металлическом основании. Внутри покрышки установлена активная часть, представляющая собой двухстержневой магнитопровод с обмотками на каждом стержне. На нижнем стержне магнитопровода нижнего блока расположены две или три вторичные обмотки - одна или две основных и одна дополнительная.
Структура условного обозначения вариантов исполнения трансформатора: Г - Х Х Х У1
К
L
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Номер конструктивного варианта исполнения
Категория в зависимости от длины пути утечки внешней изоляции по ГОСТ 9920-89
Наибольшее напряжение оборудования, кВ
Газонаполненный
Каскадный
Трансформатор напряжения
всего листов 5

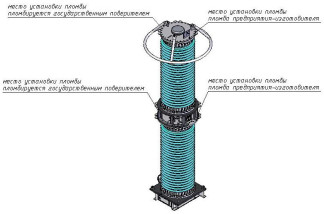

место установки пломбы
пломбируется государственным поверителем место установки пломбы пломба предприятия-изготовителя
место установки пломбы
пломбируется государственным поверителем
Таблица 1 - Основные метрологические и технические характеристики трансформаторов НКГ
| Наименование характеристики | Значение | |||
| НКГ-362 II I, НКГ-362 III I | НКГ-362 II II, НКГ-362 III II | НКГ-525 II I, НКГ-525 III I | НКГ-525 II II, НКГ-525 III II | |
| Номинальное напряжение первичной обмотки, кВ | 330/V3 | 500/V3 | ||
| Наибольшее рабочее напряжение, кВ | 362 | 525 | ||
| Номинальная частота, Гц | 50 | |||
| Количество вторичных обмоток: - основных - дополнительных | 1 1 | 2 1 | 1 1 | 2 1 |
| Номинальное напряжение вторичных обмоток, В - основной - дополнительной | 100/V3 100 | |||
| Номинальная мощность основных вторичных обмоток(при одновременном включении на них нагрузки) с коэффициентом мощности со8 j = 0,8; В-А / класс точности | 50/0,2 | 50/0,2; 50/0,5; 100/0,5 | 50/0,2 | 50/0,2; 50/0,5; 100/0,5 |
| Номинальная мощность основной вторичной обмотки (при отсутствии нагрузки на других обмотках) с коэффициентом мощности со8 j = 0,8; В-А / класс точности | 50/0,2; 100/0,2; 200/0,5; 300/0,5; 300/1,0; 400/1,0; 1200/3,0 | |||
| Номинальная мощность дополнительной вторичной обмотки с коэффициентом мощности со8 j = 0,8 в классе точности 3P, В-А | 1200 | |||
| Предельная мощность трансформатора, В-А | 2500 | |||
| Предельная мощность основной вторичной обмотки, В-А | 1300 | 1200 | 1300 | 1200 |
| Предельная мощность дополнительной вторичной обмотки, В-А | 1200 | |||
| Климатическое исполнение и категория размещения по ГОСТ 15150 | У1 | |||
| Наименование характеристики | Значение | |
| НКГ-362 II I, НКГ-362 II II, НКГ-362 III I НКГ-362 III II | НКГ-525 II I, НКГ-525 II II, НКГ-525 III I НКГ-525 III II | |
| Рабочее избыточное давление элегаза в трансформаторе при температуре 20 °С, МПа (кгс/см2) | 0,4±0,01 (4,0±0,1) | |
| Г абаритные размеры, не более, мм | 4310x967 | 5642x1017 |
| Масса, кг, не более | 1797 | 2019 |
| Средняя наработка на отказ, ч, не менее | 0 4 | |
| Средний срок службы, лет, не менее | 30 | |
| Утечка элегаза из трансформатора тока в год, % от массы элегаза, не более | 0,5 | |
Знак утверждения типа наносится методом лазерной гравировки на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Таблица 2 - Комплектность
| № п/п | Наименование изделия | Кол-во |
| 1 | Блоки трансформатора напряжения НКГ | 2 |
| 2 | Комплект монтажных частей | 1 |
| 3 | Опись эксплуатационных документов | 1 |
| 4 | Монтажный чертеж | 1 |
| 5 | Паспорт | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Руководство по эксплуатации монитора плотности газа | 1 |
| 8 | Комплект инструмента и принадлежностей | 1 |
| 9 | Элегаз в баллоне * | 1 |
| 10 | Устройство для заполнения трансформатора элегазом * | 1 |
* - по требованию заказчика Поверка
Осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки:
- Трансформатор напряжения измерительный эталонный NVOS, диапазон измерений напряжений первичной обмотки (110/-УЗ; 220/V3; 330/^3; 250/V3; 500/V3) кВ, вторичных обмоток (100; 100/V3; 110; 110/л/3) В, основная относительная погрешность по напряжению ±0,01 %, угловая ±1 мин.
лист № 5 всего листов 5
- аппарат К 507 (диапазон измерений вторичных напряжений от 50 до 240 В, допускаемая основная погрешность измерения напряжения ±(0,001-0,1)%; допускаемая основная угловая погрешность измерения ±(0,1-10) мин;
- магазины проводимости Р 5054/1 и Р 5054/2 (пределы допускаемой основной относительной погрешности активной и реактивной составляющих проводимости нагрузки ± 4 %).
Сведений нет.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НОГ
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»,
ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции».
ТУ У 31.1-05755559-012:2007 «Трансформаторы напряжения НКГ. Технические условия».
- при осуществлении торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
