Термогигрометры НМТ120, НМТ130, 52055-12

Назначение

Термогигрометры HMT120, HMT130 предназначены для измерения относительной влажности и температуры неагрессивных газовых сред.

Описание

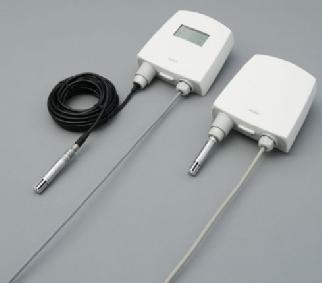

Термогигрометры HMT120, HMT130 (далее - термогигрометры) представляют собой приборы непрерывного действия, основанные на сорбционном методе измерения относительной влажности и выполненные в виде электронного блока, к которому непосредственно либо с помощью удлинительного кабеля подключаются измерительные преобразователи влажности и температуры. Термогигрометры имеют сенсоры влажности ёмкостного типа и платиновые сенсоры температуры Pt100. В измерительный преобразователь встроен микроконтроллер, в память которого записаны градуировочные характеристики относительной влажности и температуры. Термогигрометры имеют исполнения электронных блоков с аналоговыми и цифровыми выходными сигналами и дисплеем, без дисплея, с аналоговыми и цифровыми выходными сигналами только относительной влажности, только температуры. Термогигрометры HMT120 и HMT130 различаются типами аналоговых выходных сигналов: HMT120 имеют аналоговый выходной сигнал 4-20 мА, HMT130 имеют аналоговые выходные сигналы 0-1 В, 0-5 В, 0-10 В. Термогигрометры поставляются с комплектом креплений для герметичной установки в трубопровод с анализируемым газом, а также поставляются с метеорологическим кожухом для наружной установки измерительного преобразователя. Термогигрометры имеют встроенную функцию пересчета единиц относительной влажности в единицы температуры точки росы, объёмной доли влаги, абсолютной влажности, температуры смоченного термометра, энтальпии, парциального давления паров воды, парциального давления насыщенных

Программное обеспечение

В термогигрометрах используется встроенное программное обеспечение, состоящее из двух модулей: «XM70in» - установлен в измерительный преобразователь влажности и температуры, «HMT22H.108» - установлен в электронный блок термогигрометров. Модуль «XM70in» включает в себя блок программного компонента, выполняющий функцию сбора и

передачи сигналов с сенсоров влажности и температуры. Модуль «HMT22H.108» включает в себя блоки программных компонентов, выполняющих функции управления термогигрометром, обработки сигналов измерительного преобразователя относительной влажности и температуры, вывода результатов измерений на дисплей, пересчета единиц влажности и передачи выходных сигналов в аналоговом и цифровом виде.

Для вывода версий модулей встроенного программного обеспечения исполнений без дисплея, термогигрометры HMT120, HMT130 подключаются к компьютеру с установленной программой «HyperTerminal». Версии модулей отображаются после ввода команды «Open». Для исполнений с дисплеем, версии модулей встроенного программного обеспечения отображаются на дисплее при включении.

Влияние программного обеспечения на метрологические характеристики термогигрометров HMT120, HMT130 учтено при нормировании метрологических характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Таблица 1. Идентификационные данные программного обеспечения

Технические характеристики

1. Диапазоны измерений приведены в таблице 2.

Таблица 2

2. Пределы допускаемой абсолютной погрешности приведены в таблице 3.

Таблица 3

3. Выходные сигналы приведены в таблице 4.

Таблица 4

4. Параметры электрического питания приведены в таблице 5

Таблица 5

5.    Потребляемая мощность, Вт

10

80 х200х62 0,54

8

4800

от минус 40 до 80 от 0 до 0,2

от минус 20 до 60 от минус 40 до 60

от 10 до 90 от 80 до 120

6.    Габаритные размеры (ширина х высота х глубина), мм

7.    Масса, кг, не более

8.    Средний срок службы , лет

9.    Средняя наработка на отказ, ч

10.    Условия эксплуатации

10.1    Диапазон температуры анализируемой среды, °С

10.2    Диапазон давлений анализируемой среды, МПа

10.3    Диапазон температуры окружающей среды, 0С

-    для исполнения с дисплеем

-    для исполнения без дисплея

10.4    Диапазон относительной влажности при температуре 25 0С, %

10.5    Диапазон атмосферного давления, кПа

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист формуляра и на корпус термогигрометра в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.

Комплектность

Комплект поставки определяется заказом и отражается в паспорте. Основной комплект поставки термогигрометров HMT120, HMT130 приведен в таблице 6.

Таблица 6

Поверка

осуществляется по методике поверки МП-242-1400-2012 «Термогигрометры HMT120, HMT130. Фирма “Vaisala Oyj”, Финляндия. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д. И. Менделеева” «13» августа 2012 г.

Основные средства поверки:

генератор влажного воздуха HygroGen, модификации HygroGen 2, номер Госреестра 32405-11, диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности по относительной влажности ±0,5 %, диапазон воспроизведения температуры от 0 °С до 60 °С, пределы допускаемой абсолютной погрешности по температуре ±0,1 °С ;

измеритель температуры двухканальный прецизионный МИТ 2, номер Госреестра 46432-11, в комплекте с первичным преобразователем температуры ПТСВ-2, номер Госреестра 32777-06, диапазон измерений температуры минус 200 °С до 200 °С, пределы допускаемой абсолютной погрешности соответствуют рабочему эталону 3-ого разряда по ГОСТ 8.558-2009;

климатическая камера Votsch VT7004, диапазон воспроизведения температуры от минус 70 °С до 180 °С, пределы допускаемого абсолютного значения неравномерности температуры в камере от ±0,5 °С до ±2,0 °С, пределы допускаемого абсолютного значения нестабильности поддержания температуры в камере от ±0,3 °С до ±1,0 °С.

Сведения о методах измерений

Методики измерений приведены в формулярах на термогигрометры HMT120, HMT130.

Нормативные и технические документы, устанавливающие требования к термогигрометрам HMT120, HMT130

1    ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".

2    Техническая документация изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
