| Номер в госреестре | 52056-12 |
| Наименование СИ | Устройства детектирования |
| Обозначение типа СИ | УДБГ-01СА |
| Изготовитель | ООО "СНИИП-АУНИС", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 14.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Устройство детектирования УДБГ-01СА (далее прибор) СНЖА.412152.007 предназначено для обнаружения источников гамма- излучения, измерения мощности амбиентного эквивалента дозы гамма-излучения (далее мощность дозы) и сигнализации в случае превышения установленного порогового уровня мощности дозы.
В приборе в качестве детектора излучения используется пластмассовый сцин-тилляционный детектор в виде пластины, оптически сочленённой с ФЭУ. Прибор имеет два варианта исполнения, отличающиеся размерами сцинтиллятора: УДБГ-01СА со сцинтиллятором размерами 800x150x30 мм, УДБГ-01СА-01 - с размерами 400x150x30 мм.
Поток фотонов, падающий на сцинтиллятор, преобразуется детектором в последовательность электрических импульсов.
Основным назначением прибора является работа в «Режиме мониторинга», когда скорость счета гамма- излучения непрерывно регистрируется, сравнивается с уровнем измеренного фона и в случае обнаружения превышения регистрируемой скорости счета включается звуковой сигнал и индикатор тревоги красного цвета, и выдается сигнал типа «сухой контакт» для комплексной системы безопасности объекта.
При подключении прибора к ПК расширяются его функциональные возможности: помимо обнаружения превышения радиоактивного загрязнения предметов появляется возможность визуального контроля на экране ПК текущих значений мощности дозы, а также извлечение из архивной памяти прибора данных о превышении установленного порога загрязнения, отраженных в журнале тревог объемом 256 записей (строк), непрерывно обновляемых в процессе мониторинга.
Прибор выполнен в виде моноблока, помещенного в металлический корпус, разделенный на два отсека - отсек сцинтиллятора и электроники. Сцинтиллятор помещен в свинцовый коллиматор, охватывающий его с трех сторон, с торцевой стороны он оптически соединен с фотоумножителем (ФЭУ). Чувствительная поверхность закрыта алюминиевым экраном толщиной 2 мм.
Прибор устойчив к воздействию температуры и влажности окружающего воздуха в диапазонах температуры от + 5 до + 40 °С и относительной влажности 75% при 30 °С, без конденсации влаги. Прибор устойчив к воздействию синусоидальных вибраций, соответствующих группе L1 ГОСТ 27451- 87.

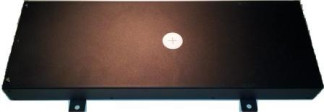

Общий вид приборов приведен на рис. 1; 2. На рисунках указано место нанесения наклейки защиты от несанкционированного доступа.
Прибор содержит программное обеспечение - «УДБГ-01СА ПО». ПО представляет собой загрузочный модуль, который записывается в постоянную память микроконтроллера на этапе изготовления устройства с помощью специального оборудования (программатора). Структура ПО характерна для встроенного программного продукта. Основное назначение ПО - регистрация информации и представление информации на дисплее ПК. Уровень защиты ПО от преднамеренных изменений соответствует уровню «С».
| Таблица 1 | ||||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Программное обеспечение “УДБГ-01СА” | УДБГ-01СА ПО | V110512 | Признаком целостности кода ПО в ПЗУ является равенство контрольной суммы нулю. | Суммирование всех ячеек ПЗУ без учета переносов и добавление специального дополнительного кода |
УДБГ-01СА
Щ*)8 ;
Днгак ПнТЧЕГИв иржугаткн = 24H
Зал .to tOOQ
БыжолЛ ]ib.№IO(i1 ' ji"; V.- ц':; < V.
Контроль ® Сухий Дагчнк Питание
Тренога :ЗП VL_гонт акт присутствия = 24В
USB Kscmct
| Наименование параметра | Значение |
| Диапазон измерения мощности дозы фотонного излучения, мкЗв/ч | от 0,05 до 5 |
| Диапазон энергий регистрируемого фотонного излучения, МэВ | от 0,05 до 1,25 |
| Порог обнаружения источника 13/Cs на расстоянии 0,4 м, кБк: | 30 |
| Чувствительность к мощности дозы фотонного излучения, с-1 •мкЗв/ч: - УДБГ-01 СА; - УДБГ-01 СА- 01. | 20000 12000 |
| Время обнаружения прибором радиоактивного загрязнения выше уровня естественного фона на 0,05 мкЗв/ч с вероятностью обнаружения 0,95 при уровне естественного фона не более 0,25 мкЗв/ч. | не более 0,3 с |
| Предел основной относительной погрешности прибора при доверительной вероятности 0,95 при измерениях мощности дозы не превышает, % | ± 25 |
| Анизотропия чувствительности прибора в телесном угле 60°, не превышает, % | ± 20 |
| Уровень собственного фона прибора, расположенного на рабочем месте, в отсутствии искусственных источников ионизирующих излучений не превышает, мкЗв/ч | 0,15 |
| Пороги сигнализации устанавливаются в долях фона в пределах диапазона | от 0,2 до 0,4 |
| Звуковая и световая сигнализация при превышении установленного порога: прерывистый световой и звуковой сигнал с паузой, с | 1 |
| Частота ложных срабатываний за 8 часов непрерывной работы, не более | 1 |
| Время установления рабочего режима, не более, мин | 15 |
| Время непрерывной работы | не ограничено |
| Питание от сети постоянного тока или от сетевого адаптера типа БП-2А-0,7 с выходным напряжением, В | 24,0±2,4 |
| Ток потребления, не более, мА | 250 |
| Условия эксплуатации: - температура, °С - влажность при 30 °С, % | от + 5 до + 40 до 75 |
| Средняя наработка на отказ, не менее, ч | 10000 |
| Средний срок службы, не менее, лет | 10 |
| Габаритные размеры, мм: - УДБГ-01 СА; - УДБГ-01 СА - 01; | 50 X 195 X 930 50 X 195 X 535 |
| Масса, не более, кг: - УДБГ-01 СА; - УДБГ-01 СА - 01; | 23 13 |
Знак утверждения типа наносят на титульный лист руководства по эксплуатации и в правом верхнем углу лицевой панели прибора типографским способом.
В комплект поставки входят изделия и эксплуатационная документация, приведенные в таблице 3.
Таблица 3
| Наименование | Обозначение |
| 1 Устройство детектирования УДБГ-01СА | СНЖА.412152.007 |
| 2 Устройство детектирования УДБГ-01СА-01 | СНЖА.412152.007-01 |
| 3 Источник питания БП - 2А-0,7 | |
| 4 Оповещатель охранно-пожарный комбинированный «МАЯК-12-КП» | ТУ 4372-001-49518441-99 |
| 5 Датчик присутствия «Reflex» | PD6662, EN50131-1 |
| 6 Руководство по эксплуатации | СНЖА.412152.007 РЭ |
| 7 Свидетельство о поверке | |
| 8 Кабель соединительный, 1,8 м | USB2.0 A / mini B 5P |
| 9 Кабель патч-корд UTP, Cat.5e 3,0 м | PC-5e-3m-GY |
| 10 Держатель источника |
осуществляется по документу СНЖА.412152.007 РЭ «Устройство детектирования УДБГ-01СА. Руководство по эксплуатации», раздел 6 «Методика поверки прибора», утвержденному зам. руководителя ГЦИ СИ ОАО «СНИИП» 01.08.2012г.
При проведении поверки должны быть применены средства поверки, указанные
в табл.4.
Таблица 4
| Наименование средств поверки | Условное обозначе ние | Обозначение стандарта | Примечание |
| Персональный компьютер | ПК | VESA DDC2B | Операционная система Windows XP |
| Источник гамма - излучения Cs | ОСГИ-3-2 | ТУ 7018-00113805076-04 | Активность 1 •104 Бк |
| Установка поверочная дозиметрическая гамма излучения | УПГД-1М | ГОСТ 8.081-2000 | Рабочий эталон I разряда, 137Cs |
| Держатель источника | - | - | Длина 25 см |
Измерения проводятся прямым методом. Методики измерений изложены в Руководстве по эксплуатации СНЖА.412152.007 РЭ.
Нормативные и технические документы, устанавливающие требования к устройству детектирования УДБГ-01СА
1 ГОСТ 27451- 87 - Средства измерений ионизирующих излучений. Общие технические условия.
2 ТУ 4362-007-42741182-2017 (СНЖА.412152.007 ТУ) - Устройство детектирования УДБГ-01СА Технические условия.
3 ГОСТ 8.070-96 - ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучения.
Вне сферы государственного регулирования
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
