| Номер в госреестре | 52068-12 |
| Наименование СИ | Измерители динамического модуля упругости грунтов |
| Обозначение типа СИ | Zorn ZFG |
| Изготовитель | ZORN INSTRUMENTS GmbH & Co. KG, Германия |
| Год регистрации | 2012 |
| Срок свидетельства | 23.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители динамического модуля упругости грунтов Zorn ZFG (далее - измерители) предназначены для определения динамического модуля упругости (несущей способности) грунта и оснований дорог методом штампа, имитирующим проезд автомобиля по дорожному покрытию, согласно основным положениям стандарта СТ СЭВ 5497-86.
Измерители состоят из механического ударного устройства и электронного блока. Принцип работы измерителей заключается в измерении амплитуды полной осадки (перемещения) S грунта под круглым штампом (платформой, плитой), при воздействии на него ударной силы (нагрузки) F. Во время удара электронный блок измерителя автоматически записывает сигнал с датчика перемещения. Одновременно с этим, микропроцессор производит двойное интегрирование сигнала ускорения, и вычисляет амплитуду осадки грунта. По формуле, связывающей измеренную величину амплитуды полной осадки (перемещения) S грунта и ударную силу (нагрузку) F, в электронном блоке вычисляется динамический модуль упругости Еуа, характеризующий деформативность грунта.
Измерители выпускаются в двух модификациях: Zorn ZFG 3.0 GPS и Zorn ZFG 3000 GPS. Модификации измерителей отличаются конструкцией электронных блоков и их функциональностью. Обе модификации имеют возможность работы с нагрузочными механизмами 10 кг и 15 кг.

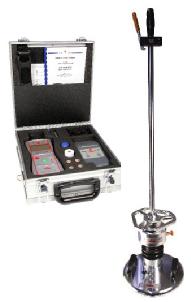

Внешний вид измерителей представлен на рисунке 1 и 2.
Место пломбирования от несанкционированного доступа расположено на задней стороне электронного блока на винте крепления корпуса. Это место одновременно является местом нанесения оттиска клейма при поверке (рисунок 3).
Исполнительный код программного обеспечения измерителя храниться в постоянном запоминающем устройстве и в энергонезависимой памяти данных, которые находятся на одном кристалле микроконтроллера. Защита этих областей осуществляется на стадии программирования кристалла установкой ячеек защиты. После программирования этих ячеек, доступ к метрологически значимой части программного обеспечения прекращается.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню С.
| Идентификационные данные П | О измерителей по МИ 3286-2010: | |||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Zom ZFG 3.0 GPS | Z30 V10.txt | V1.0 | 968E | CRC16 |
| Zom ZFG 3000 GPS | Z3000 V10.txt | V1.0 | BB68 | CRC16 |
| Наименование характеристик | Масса падающего груза | |
| 10 кг | 15 кг | |
| Диапазон измерения динамического модуля упругости, МН/м2 | от 5 до 70 | от 70 до 105 |
| Диапазон измерения перемещения штампа, мм | от 0,3 до 5,0 | |
| Максимальная сила воздействия штампа, кН | 7,09 | 10,62 |
| Пределы допускаемой относительной погрешности измерения динамического модуля упругости, % | ± 1,5 | |
| Пределы допускаемой абсолютной погрешности перемещения штампа, мм | ± 0,02 | |
| Питание прибора от источника постоянного тока напряжением, В | от 4,8 до 6,0 | |
| Рабочий диапазон температур окружающего воздуха модификации, °С: - Zom ZFG 3.0 GPS - Zom ZFG 3000 GPS | от 0 до 40 от 0 до 50 | |
| Габаритные размеры, мм, не более: | ||
| - устройства нагрузки и пластины - измерительный блок модификации Zom ZFG 3.0 GPS - измерительный блок модификации Zom ZFG 3000 GPS | 1300x400 100x210x40 300x270x170 | |
| Масса устройства нагрузки и пластины, кг, не более | 35 | 40 |
| Масса измерительного блока модификации, кг, не более: - Zom ZFG 3.0 GPS | 1 | |
| - Zom ZFG 3000 GPS | 5 | |
наносится типографским способом на титульном листе руководств по эксплуатации и методом фрезерования на механическом ударном устройстве
Измерители динамического модуля упругости грунтов Zorn ZFG модификации Zom ZFG 3.0 GPS электронный блок поставляются в 3х различных комплектациях:
1. в переносной сумке
2. в кейсе
_3. с принтером (в комплекте с кейсом)_
| Комплект поставки Zorn ZFG 3.0 GPS | 1 | 2 | 3 |
| Измеритель динамического модуля упругости грунтов Zorn ZFG 3.0 GPS | X | X | X |
| Устройство нагрузки 10 и 15 кг (в зависимости от заказа) | X | X | X |
| Нагрузочная плита | X | X | X |
| Соединительный кабель | X | X | X |
| Карта SD (мин. 1 гигабайт) | X | X | X |
| Руководство по эксплуатации с методикой поверки | X | X | X |
| Протокол калибровок | X | X | X |
| Переносная сумка | X | ||
| Кейс (в комплекте с отверткой) | X | X | |
| Принтер, блок питания, кабель для принтера, запасной рулон термобумаги | X |
Измерители динамического модуля упругости грунтов Zom ZFG модификации Zom ZFG 3000 GPS поставляется в следующей комплектации:
| Комплект поставки Zorn ZFG 3000 GPS | Количество | Примечание |
| Измеритель динамического модуля упругости грунтов Zorn ZFG 3000 GPS | 1 | |
| Устройство нагрузки 10 и 15 кг | 1 | (в зависимости от заказа) |
| Нагрузочная плита (300 мм) с интегрированным датчиком подключения кабеля | 1 | |
| SD-Карта (мин. 1Гб) | 1 | |
| USB устройство для считывания SD-Карт | 1 | (в зависимости от заказа) |
| Программное обеспечение Zorn ZFG 3000 GPS (Диск) | 1 | (в зависимости от заказа) |
| Зарядное устройство ES18E12-P1J | 1 | |
| 12В зарядное автомобильное устройство | 1 | |
| Руководство по эксплуатации с методикой поверки | 1 | |
| Протокол калибровки | 1 | (в зависимости от заказа) |
проводится по методике поверки, изложенной в руководствах по эксплуатации «Измерители динамического модуля упругости грунтов Zom ZFG 3.00 GPS» и «Измерители динамического модуля упругости грунтов Zom ZFG 3000 GPS», утвержденной ФБУ «Челябинский ЦСМ» в ноябре 2012г.
Основное средство поверки - измеритель лазерный триангуляционный РФ603, диапазон перемещения 10 мм, погрешность измерения перемещения ± 0,25 %
содержатся в руководствах по эксплуатации «Измерители динамического модуля упругости грунтов Zorn ZFG 3.00 GPS» и «Измерители динамического модуля упругости грунтов Zom ZFG 3000 GPS»
Нормативные и технические документы устанавливающие требования к измерителям динамического модуля упругости грунтов Zorn ZFG
1. МИ 2060-90 ГСИ. «Государственная поверочная схема для средств измерений длины в диапазоне Г10-6... 50 м и длин волн в диапазоне 0,2 ... 50 мкм».
2. Техническая документация фирмы изготовителя «Измерители динамического модуля упругости грунтов Zom ZFG»
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 773 |
| Поверителей | 9 |
| Актуальность данных | 18.09.2024 |
